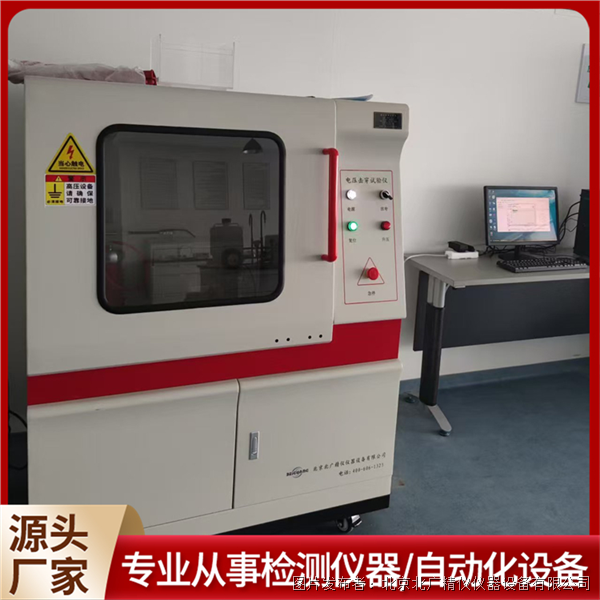

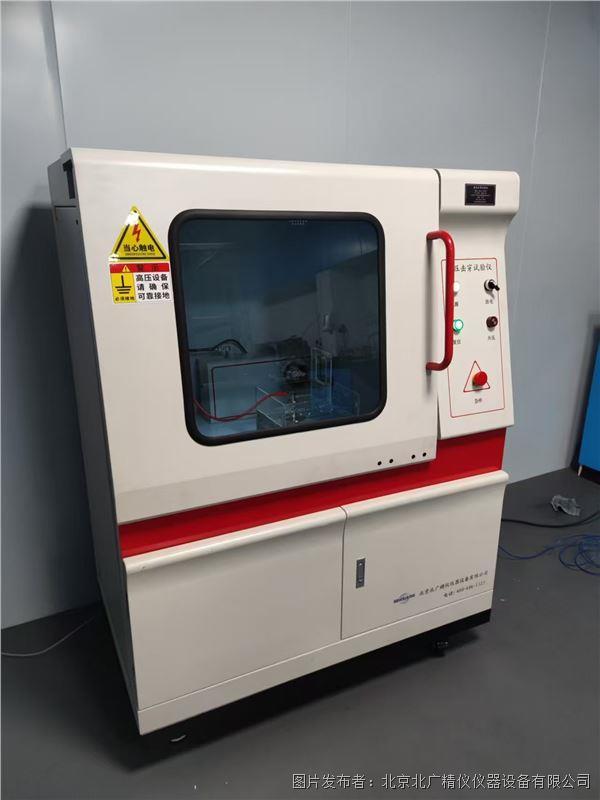

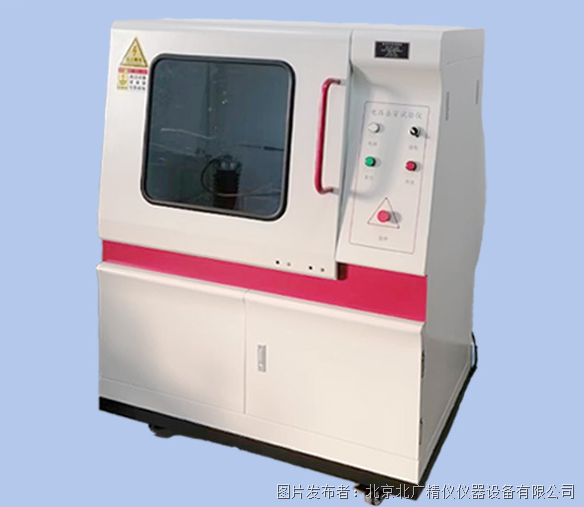

北广精仪GB/T13542.2-2021直流50点电极击穿试验仪

  在电气绝缘材料的研究、开发与品质控制领域，评估材料在高压电场下的耐受能力是一项至关重要的检测项目。电压击穿试验仪（亦常被称为耐电压测试仪）正是为此目的而设计的专用设备。本文将详细介绍一款符合GB/T13542.2-2021等标准要求，具备直流及交流测试功能，并支持多达50点连续自动化测试的电压击穿试验仪。GB/T13542.2-2021直流50点电极击穿试验仪采用计算机全自动控制，能够精确、高效地完成对各类固体绝缘材料的击穿电压、击穿强度（介电强度）及耐电压时间的测定，为材料的电气绝缘性能提供准确的数据支持。

一、 设备核心性能参数

以下参数直接决定了设备的技术规格与测试能力，是设备选型与性能评估的基础。本部分所列参数严格依据设备技术文档，单独列出如下：

• 输入电压：AC 220V

• 设备功率：50kV及以下型号为3KVA

• 输出电压范围：AC 0~50kV （交流）；通过整流可获得对应直流高压

• 升压速率设定：提供0.1kV/s, 0.2kV/s, 0.5kV/s, 1.0kV/s, 2.0kV/s, 3.0kV/s, 5.0kV/s 多档可调速率，以满足不同标准或材料测试规程对升压速度的要求。

• 击穿判停电流设定范围：通常设定在3mA左右，用户可根据材料特性在合理范围内调整。当试样泄漏电流超过此设定阈值时，设备将判定为击穿并自动停止升压、回零。

• 击穿判停峰降电压设定：灵敏度可调（例如默认0.1kV），当实时检测到的电压值从峰值下降超过此设定值时，设备判定击穿。此参数适用于对电压跌落敏感的材料测试。

• 测试电极规格：随设备提供符合GB/T 1408.1-2006（与国际电工委员会IEC 60243-1标准等效）的标准化电极，标准配置为Φ25mm的电极系统，确保测试结果的可比性与权威性。

• 测试通道容量：支持多点连续自动测试，默认最大为50个测试点。用户可根据实际试样数量设置（例如设置为30点），系统将在完成设定数量的测试后自动结束试验流程。

• 控制与数据处理：采用工业计算机与专用控制软件，实现参数设置、过程控制、数据采集、结果计算（击穿电压kV、击穿强度kV/mm）及报告生成的全自动化操作。

二、 设备设计原理与系统构成

GB/T13542.2-2021直流50点电极击穿试验仪的设计遵循高压测试的基本原理，并通过模块化设计整合了高压发生、精密测量、安全保护与智能控制等系统。

1. 核心工作原理

设备的核心在于产生一个连续可调的高压（交流工频或直流），并通过电极系统将此高压施加于被测绝缘材料试样两端。在电压持续升高的过程中，材料的绝缘性能将承受不断增强的电应力。当电压达到某一临界值时，材料的绝缘结构会发生失效，形成导电通道，此临界电压值即为“击穿电压”。设备通过高精度传感器实时采集回路中的电压与电流信号，一旦检测到电流超过预设阈值（过流判停）或电压发生骤降（峰降压判停），控制单元会立即切断高压输出，并记录下击穿瞬间的电压值。击穿强度（E） 则通过一个简单而重要的计算得出，即击穿电压值（kV）与两电极间试样平均厚度（mm）的比值，单位是kV/mm，它消除了试样厚度的影响，更能反映材料本身的绝缘特性。

2. 整机系统组成详解

• 高压发生单元：这是设备的心脏，由调压器和高压变压器级联构成。调压器在控制系统的指挥下，实现从零到最大值的平滑电压调节，高压变压器则将此电压升至测试所需的数千至数万伏特。

• 驱动与控制单元：采用步进电机精确驱动调压器，确保升压过程的线性度与速率稳定，完全按照设定的升压速率（如0.1kV/s ~ 5.0kV/s）进行，排除了人为操作的不确定性。

• 信号检测与转换单元：由高精度集成电路组成的测量电路，负责对高压侧和低压侧的电压、电流信号进行实时采样、隔离与转换，将高压模拟信号安全、准确地转换为计算机可处理的数字信号。

• 计算机智能测控系统：这是设备智能化与自动化的中枢。专用测控软件接收来自下位机的数据，绘制实时升压曲线，执行用户设定的判停逻辑（过流、过压、峰降），并控制整个测试流程。软件界面直观显示测试状态、击穿点位置，并自动存储、计算和导出所有试验数据。

• 电极与测试腔体：提供符合标准的电极系统，并配备封闭的试验箱。箱体不仅用于放置试样和媒质（如空气或变压器油），更是首要的安全屏障。高压电极对箱壁的安全距离经过严格设计，确保即使在极端情况下，箱体外壳也处于安全电位。

• 交直流切换机构：设备高压输出默认为直流。其原理是在高压变压器输出端串联高压硅堆进行整流。当需要进行工频交流测试时，通过手动插入短路杆将高压硅堆从回路中短接，此时输出即为纯正正弦波的交流高压。此物理切换是改变电压性质的根本操作，面板按钮仅用于切换控制系统的报警与测量模式。

三、 详细操作流程与步骤

规范的操作是获得可靠数据与保障人身安全的前提。以下流程基于设备标准操作步骤展开说明。

第一步：试验前的准备工作

1. 环境确认：确保实验室环境满足常态试验要求（温度20±5℃，相对湿度65±5%）。若进行高温或浸液测试，需提前准备好相应的烘箱、油浴及符合要求的介质（如清洁的变压器油、过热气缸油）。

2. 设备通电：打开试验机右侧的总电源开关，让系统通电预热至少15分钟，使电气元件进入稳定工作状态。

3. 系统启动：进入触摸屏或计算机上的设备控制软件操作界面，检查通讯是否正常，各状态指示灯是否就绪。

第二步：试样制备与装夹

1. 试样预处理：依据相关材料标准（如GB/T 13542.2-2021中可能引用的处理条件），对固体绝缘材料试样进行预处理和条件处理。例如，通常在23±2℃，相对湿度(50±5)%环境下处理不少于24小时，以统一试样的温湿度历史。用洁净绸布蘸取合适溶剂擦拭试样表面。

2. 电极准备：在软件操作界面点击“上升”按钮，使上电极升起，为放置试样留出空间。

3. 试样放置：取出试样托板，在托板上平整铺设一层导电锡箔纸作为下电极。将处理好的试样平放于锡箔纸上。对于薄膜等软质材料，需确保平整无褶皱。

4. 装夹闭合：将放好试样的托板小心推入测试舱内指定位置，关闭试验箱门。随后点击“下降”按钮，上电极将缓慢、平稳下降，直至与试样上表面良好接触并达到设定的接触压力。

第三步：测试参数设置（以软件界面为例）

这是测试的核心设置环节，直接决定测试的模式与终止条件。

• 试验模式选择：

  • 击穿试验（破坏性）：电压从零开始，以选定速率连续均匀上升，直至试样发生击穿。关键参数为“极限电压”（安全上限，升至此处即使未击穿也停止）和“判停峰降电压”（击穿灵敏度）。

  • 耐压试验（非破坏性/定时加压）：电压升至预设的“初始电压”（即耐压值）后，保持该电压一段设定的“耐压时间”（单位：秒）。若在升压或保压期间击穿，则记录击穿；若时间到未击穿，则判为通过。

• 基本参数设置：

  • 升压速率：根据标准或研究需求，从0.1kV/s至5.0kV/s中选择。

  • 判停电流：一般设为3mA，可根据材料漏电流特性微调。

  • 测试通道数：设置本次试验需要连续测试的点位数，最多50点。系统将按顺序自动移动电极或试样至下一点。

• 试样信息录入：

  • 必须准确输入试样厚度（多点测试时可输入平均厚度或分别录入）。软件将依据此厚度和测得的击穿电压自动计算击穿强度（kV/mm）。

• 交直流模式协调设置：

  • 根据试验需求，决定是否从设备高压塔中取出短路杆（取出为直流，插入为交流）。

  • 在计算机软件中必须同步选择对应的“交直流电压选择”，以确保测量和计算正确（交流有效值与直流值存在√2倍关系）。

第四步：开始测试与过程监控

所有参数设置无误并确认安全措施到位后，点击“开始试验”按钮。设备将自动执行以下流程：

1. 高压启动，按照设定速率升压。

2. 屏幕上实时显示升压曲线、当前电压/电流值。

3. 界面上的点位状态图会直观显示测试进度：绿色为待测，黄绿色闪烁为测试中，红色表示该点已击穿，黄色表示耐压通过。

4. 当某一点击穿或耐压时间结束后，系统自动切断高压，调压器回零，并控制位移机构移动至下一个预设测试点，然后开始新一轮测试。此过程完全自动，直至完成所有设定点位的测试。

第五步：数据导出与报告生成

测试全部结束后，点击软件中的“数据导出”功能。系统通常支持将数据导出为Excel、PDF或文本格式。报告内容一般包含：试样信息、测试条件（模式、速率、判停条件）、各点击穿电压/时间、计算出的击穿强度以及测试日期等完整信息，便于存档与分析。

四、 试验环境、媒质与试样处理规范

规范的环境与处理方法是保证测试结果重复性与可比性的关键，设备操作需严格遵循相关标准。

1. 试样处理

• 清洁：使用对试样无腐蚀的溶剂擦拭。

• 预处理：为减少试样历史条件差异的影响，常在下表条件中选择一种进行预处理：

  温度(℃)	相对湿度(%)	时间(h)
  20±5	65±5	≥24
  70±2	<40	4
  105±2	<40	1

• 条件处理：为考核温度、湿度等环境因素对性能的影响，测试前需进行条件处理。常见处理条件包括高温处理、浸液处理（蒸馏水、变压器油等）和受潮处理，处理温度、时间需根据材料标准或研究目的从相应规范表中选取。例如，高温处理温度可从90°C至320°C多个等级中选择，处理时间根据材料特性确定。

2. 测试媒质

• 气体媒质：通常为空气。若测试中有闪络发生，可在电极周围加装防飞弧圈（如柔软硅橡胶圈），圈与电极间保持约1mm间隙。

• 液体媒质：

  • 常态及90℃以下热态试验：推荐使用清洁的变压器油。

  • 90℃至300℃热态试验：推荐使用清洁的过热气缸油。

3. 试验环境

• 常态试验环境：温度为20±5℃，相对湿度为65±5%。这是大多数标准测试的基准环境。

• 热态/潮湿环境试验：需使用配套的环境箱，条件由具体产品标准规定。

4. 击穿的判断

试样在施加电压方向及位置出现贯穿性小孔、开裂、烧焦、碳化通道等痕迹，可判为击穿。如痕迹不明显，可通过重复施加试验电压（电压值接近但略低于上次击穿值）观察电流是否急剧增大来进行辅助判断。

五、 设备安全保护系统与操作注意事项

鉴于设备工作于高电压环境，其设计了多重安全保护，但操作人员的规范操作与安全意识同等重要。

1. 内置安全保护机制

• 硬件安全：

  • 试验箱联锁：试验箱门开启时，通过机械或电气联锁装置确保高压变压器的输入电源被切断，高压侧无输出。

  • 安全距离：高压电极对试验箱壁的安全放电距离经过设计，满足安全规范，即便人员接触箱体，也处于地电位，无触电风险。

  • 等电位连接：升压变压器高压侧的尾端与仪器外壳直接相连并可靠接地，确保设备外壳与实验室地点大地为等电位。

• 电气保护电路：控制系统集成多项保护，包括过流保护（电流异常增大时切断）、过压保护（输出电压超过极限值）、失压保护（突然断电后恢复时的安全启动）、短路保护和漏电保护，全方位保障设备与人员安全。

2. 操作与维护注意事项（必须遵守）

• 人员要求：操作与监护人员需经过专门培训。严禁无关人员靠近正在运行的设备。建议始终有两人在场，一人操作，一人监护。

• 接地：设备外壳必须连接单独的、可靠的保护地线。这不仅能保护人员安全，还能有效泄放试样击穿时产生的瞬时大电流和电磁干扰，防止控制计算机失灵。

• 设备安置：设备应安置在坚固、平稳的水泥地面上，避免振动。实验室环境应干燥、整洁，无腐蚀性气体和易燃易爆物品。

• 电缆管理：设备电源线及控制线应妥善布置，避免被尖锐物体划破、被重物压损，或用于拖拉捆绑物体，防止绝缘破损引发危险。

• 长期停用后启用：长时间未使用的设备，再次使用前应进行空载检查（将高压电极线从均压球上取下），在软件中查看空载升压是否正常。

• 异常处理：试验中发生任何异常（如异常声响、气味、闪烁），应立即按下急停按钮或切断总电源，待问题查明并解决后方可继续。

• 防潮：空气中相对湿度过高（如>70%）会显著降低空气的绝缘强度，增加沿面放电风险。试验时，人员应与设备主体保持一定距离（建议1.2米以上）。

• 专用计算机：控制计算机已安装专用测控软件，请勿将其用于上网、娱乐或安装无关软件，以免系统冲突或病毒感染影响设备稳定运行。

六、 应用扩展与测试方案灵活性

GB/T13542.2-2021直流50点电极击穿试验仪不仅限于执行标准的击穿或耐压测试，其灵活的软件设置和硬件配置为多种研究场景提供了可能。用户可以通过组合不同的参数，实现阶梯升压测试、长时间耐久性测试等。其支持的多达50点的连续自动测试能力，特别适用于对一批试样进行统计性评估、研究材料均匀性、或进行韦伯分布（Weibull Distribution）分析，这对于绝缘材料的可靠性研究具有重要价值。通过对“判停电流”和“峰降电压”参数的合理设置，可以适应从高阻的塑料、陶瓷到中阻的复合材料、浸渍材料等各种绝缘材料的测试需求。

结语

综上所述，该款符合GB/T13542.2-2021等标准设计的50点电极电压击穿试验仪，是一套集成高压技术、精密机械、自动控制与计算机测控于一体的综合性测试平台。其详细明确的技术参数、系统化的构成设计、严谨的操作流程、全面的安全保护以及对测试环境与试样处理的规范性要求，共同确保了绝缘材料电气强度测试数据的准确、可靠与高效产出。正确理解设备原理、严格遵守操作规程并重视测试环境的规范性，是每一位使用者充分发挥设备效能、保障安全并获得有价值测试结论的基础。
