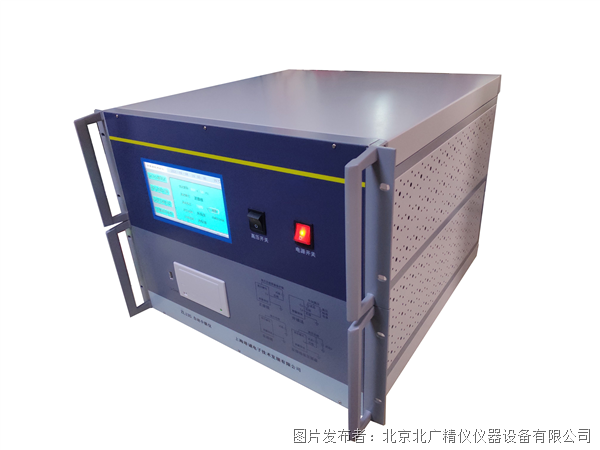

北广精仪树脂自动介电常数介质损耗测试仪

  在电子电气、航空航天、新能源汽车、高端封装与覆铜板等尖端制造领域，树脂材料——如环氧树脂、聚酰亚胺、酚醛树脂、有机硅树脂以及各类特种工程塑料——扮演着不可或缺的角色。它们不仅是结构部件，更是关键的绝缘介质。其电气性能的稳定性，直接决定了最终产品的长期工作可靠性、能效与安全性。在这一背景下，对树脂材料的本征电气属性，特别是介电常数与介质损耗因数进行精确、高效、可重复的测量，便成为从原材料甄选、配方研发到成品质量控制全流程中，一项具有决定性意义的检测环节。

传统上，依赖于手动平衡的经典电桥或功能单一的测试设备，在应对树脂材料多样化的形态（薄膜、板材、浇注体）、宽范围的性能以及复杂的测试环境（如不同频率、温度、湿度）时，常显得力不从心。操作繁琐、效率低下、易受干扰、数据可比性差等问题，制约了研发进度与质量标准的提升。为此，专为适应现代化实验室与产线质检需求而设计的树脂自动介电常数介质损耗测试仪应运而生。本系列仪器，以智能化、自动化与高稳定性为核心设计理念，旨在为用户提供一种值得信赖的、一体化的树脂电气性能评价解决方案。

一、 核心测量参数对树脂材料的意义解读

在深入探讨仪器之前，明确其测量的两个核心物理量的工程意义至关重要。

1. 介电常数：它表征了树脂材料在电场作用下存储电能的能力，是材料极化特性的宏观体现。对于用作绝缘介质的树脂而言，介电常数并非简单地“越高越好”或“越低越好”，而是需要根据应用场景进行针对性设计与精确控制。

   • 在集成电路封装、高频电路板中，通常要求树脂基板或封装材料具有较低且稳定的介电常数，以减少信号传输延迟、降低串扰，提升信号完整性。

   • 在高压电缆附件、电容器浸渍中，适中的介电常数有助于优化电场分布，提高绝缘系统的整体效能。

   • 介电常数与树脂的分子结构、极性基团含量、固化程度、孔隙率以及测试频率、温度密切相关。因此，精确测量介电常数是评估树脂材料配方、工艺一致性及预测其在实际电场中行为的关键。

2. 介质损耗因数：它反映了树脂材料在交变电场中，由于电导、偶极子驰豫等原因所导致的电能损耗，即转化为热能的比率。介质损耗是衡量绝缘材料品质优劣的敏感指标。

   • 过高的介质损耗会导致绝缘部件在运行时发热升温，长期累积可能引发热击穿，加速材料老化，降低设备寿命。在高压、高频应用下，这种热效应尤为显著。

   • 对于追求高能效的电气设备（如新能源汽车驱动电机、高频变压器），选用低介质损耗的树脂绝缘材料，能够有效降低运行中的无功损耗，提升系统效率。

   • 介质损耗的异常变化，常能灵敏地反映树脂材料内部的缺陷、杂质、含水量增加或老化状况，是进行绝缘诊断与寿命评估的重要依据。

树脂自动介电常数介质损耗测试仪的核心使命，便是对这两个参数进行精准、快速的自动化测量，将树脂材料的微观极化与弛豫特性，转化为可量化、可分析、可对比的宏观数据，为材料科学家与工程师提供决策支持。

二、 仪器原理与技术实现：自动化与抗干扰设计

本仪器在技术路径上，摒弃了传统手动调节平衡的复杂操作模式，采用了基于现代电子技术与数字信号处理的先进测量架构。其核心在于“自动”与“精密”。

1. 变频自动测量技术：仪器内置了可编程的变频电源。它能够自动在设定的频率范围内（例如覆盖工频及其邻近频段）进行扫描测量，或固定在用户指定的任一频率点工作。这种设计，使得研究树脂材料的介电频谱特性（介电常数与损耗随频率的变化曲线）成为可能，这对于理解材料在不同工作频率下的性能表现至关重要。单片机系统控制整个测量流程，自动完成频率设定、信号采集、矢量分解、数据运算，最终直接显示并输出被测树脂样品的电容值、介电常数与介质损耗因数，实现了测量的全程自动化。

2. 主动抗干扰能力：在实际的实验室或工厂环境下，空间电磁干扰是影响精密电桥测量稳定性和准确度的主要挑战。本仪器集成了针对性的抗干扰设计。其变频测量原理本身即具备了一定的频率选择能力，可以避开干扰严重的固定频率点。更关键的是，仪器内部采用了先进的数字信号处理算法，能够识别并抑制特定频率的干扰信号，确保即使在复杂的电磁环境中，也能获得稳定、可信的读数。这使得仪器能够适用于各类工业现场环境，而不仅限于屏蔽良好的专用实验室。

3. 宽范围、高分辨率的测量适应性：树脂材料制品形态多样，电容值跨度大。从极薄的功能性涂层、薄膜，到厚重的浇注母线或大型绝缘子，其等效样本电容可能从几个皮法到上万个皮法不等。本仪器通过优化的桥路设计和量程自动/手动切换功能，提供了宽广的电容量测量范围，并能根据测量值自动选择最佳分辨率，从0.001pF起步，确保无论是高阻抗的薄膜样品，还是较大尺寸的块状样品，都能获得高精度的测量结果。

4. 一体化的高压输出与安全设计：为测量树脂材料的介电性能，特别是评估其在较高场强下的表现，需要在样品上施加一定的测试电压。仪器内部集成了稳定可调的直流或交流高压源，电压设定值可根据测试标准或研究需求进行精确设定。这种一体化设计省去了外接高压源的繁琐与安全隐患。同时，仪器配备了完善的安全保护机制，包括高压启动警示、安全互锁接口、过流与过压保护等，保障操作人员与设备的安全。

三、 仪器核心性能与技术参数

以下为仪器在电容、介质损耗、介电常数测量方面的核心性能参数，该参数部分严格依据原始技术规格列出，未作改动：

技术指标(Cx，tgδ，ε直接显示):

• 准确度

  • Cx: ±(读数×0.5% + 0.5pF)

  • tgδ: ±(读数×0.5% + 0.0001)

• 分辨率

  • tgδ: 0.000001

  • ε: ±0.5%

• 抗干扰指标

  • 变频抗干扰(40-70Hz)，最大输入电流5A

  • 内置最高10KV测试电压输出，可调分辨率1V

• 电容量范围:

  • 内施高压: 3pF ~ 60000pF / 10kV； 60pF ~ 1μF / 0.5kV

  • 外施高压: 3pF ~ 1.5μF / 10kV； 60pF ~ 30μF / 0.5kV

• 分辨率:

  • 最高0.001pF，4位有效数字

• 计算机接口

  • 标准RS232接口

• 外形尺寸

  • 8U标准机箱

• 仪器重量

  • 25kg

四、 在树脂相关领域的典型应用场景

1. 研发实验室——新材料配方开发与性能评估：

   在新树脂合成或复合改性过程中，研究人员需系统评估不同配方、固化剂、填料、工艺条件对最终产物介电性能的影响。本仪器可快速、批量测试小样，绘制不同频率、温度下的介电谱，用以分析分子链段运动、界面极化等现象，从而优选出综合电气性能满足设计目标的配方。

2. 生产过程——原材料入厂与过程质量控制：

   树脂原料批次间的稳定性对后续产品一致性至关重要。使用本仪器可对每批进货的树脂原料（制成标准测试样片）进行介电性能抽检，建立原料性能档案。在生产过程中，如覆铜板压合、电机线圈浸渍、封装材料固化后，亦可抽样测试，确保工艺参数正确，产品绝缘性能达标。

3. 品质检验与产品分级：

   对于绝缘薄膜、层压板、绝缘套管、树脂浇注件等成品，介电常数和介质损耗是必须检验的关键出厂指标。自动化测试仪能提供稳定、客观的测试数据，用于产品合格判定，甚至可根据性能细微差异进行产品分级，满足不同客户或应用等级的需求。

4. 老化研究与寿命预测：

   通过对树脂样品进行热老化、电老化、湿热老化等加速老化试验，并定期监测其介电性能（尤其是介质损耗因数tanδ）的变化趋势，可以研究材料的老化机理，评估其长期使用稳定性，为产品的使用寿命预测提供数据支撑。

5. 故障分析与失效分析：

   当使用树脂绝缘的电气设备发生故障时，可从故障部位取样，测试其介电性能，并与正常部位或新料进行对比。介质损耗的显著升高、介电常数的异常变化往往能揭示材料受潮、降解、碳化等失效原因。

五、 仪器操作流程与测试建议

为确保测量结果的准确性与重复性，建议遵循以下步骤与要点：

1. 样品制备：

   • 根据测试标准（如GB/T 1409, ASTM D150, IEC 60250等）制备规定尺寸的树脂试样，常见为圆形或方形平板。

   • 确保样品表面平整、清洁、无污染、无气泡。对于薄膜样品，需注意厚度均匀性测量。

   • 根据需要在样品表面蒸镀或涂覆均匀的电极，或使用三电极系统（保护电极）以消除边缘效应。

2. 仪器准备与连接：

   • 将仪器放置在稳固、无强电磁干扰的工作台上，并良好接地。

   • 根据样品电容预估和测试电压要求，选择合适的测试电极和连接线（内施高压或外施高压模式）。

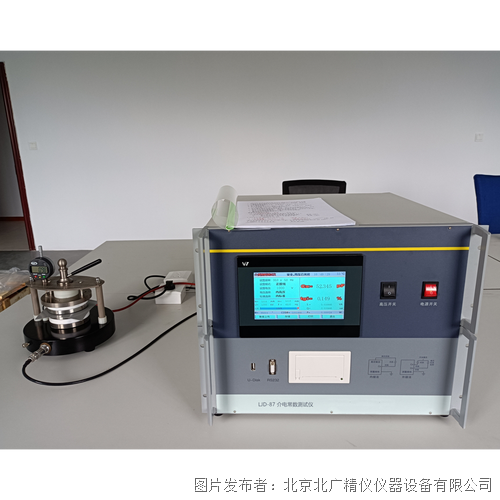

   • 将准备好的样品放入测试电极中，确保接触良好、对中。

3. 参数设置与测量：

   • 开机预热。在仪器控制面板或上位机软件上，设置所需的测试频率、测试电压、测试温度（若连接温控箱）等参数。

   • 启动自动测量程序。仪器将自动完成平衡、测量、计算过程。

   • 记录或保存显示的电容值、介电常数、介质损耗因数。可在同一频率下多次测量取平均，或在多个频率点扫描测量。

4. 数据处理与报告：

   • 将测得的电容值结合样品的几何尺寸（面积、厚度），计算得到材料的相对介电常数。

   • 介质损耗因数通常由仪器直接给出。

   • 分析数据，并与标准要求、历史数据或对比样品数据进行比对，得出结论。

六、 如何为您的实验室或产线选择合适的测试仪

在选型时，除了预算考量，建议从以下几个方面进行评估：

1. 测量范围与精度匹配度：首先确认您日常测试的树脂样品，其电容值和损耗值的大致范围，确保所选仪器的量程和精度能够覆盖并满足您的要求。对于研发前沿的超低损耗材料，对损耗因数的分辨率（如0.000001）要求就非常高。

2. 测试频率范围：明确您的研究或质检标准要求的测试频率。是单一工频（50/60Hz），还是需要从低频到高频的宽频扫描？仪器的变频范围需能满足您的需求。

3. 测试电压与安全性：考虑您是否需要评估材料在较高电场强度下的性能，从而决定所需的内置高压源最高电压。同时，仪器的安全防护设计不容忽视。

4. 自动化与易用性：评估仪器的自动化程度，包括是否自动平衡、自动量程切换、是否提供方便的数据导出接口（如RS232、USB、GPIB等），以及配套软件是否功能完善、易于操作。

5. 环境适应性：如果测试环境存在一定电磁干扰，仪器的抗干扰能力就成为关键选型因素。

6. 扩展性与兼容性：考虑未来是否可能连接温控箱进行变温测试，或连接其他辅助设备。仪器的接口和扩展能力需要具备一定的前瞻性。

七、 仪器的日常维护与校准

为确保仪器长期稳定运行，数据持续可靠：

1. 定期校准：依据实验室质量管理体系的要求，定期（通常每年一次）将仪器送至有资质的计量机构，或使用经过溯源的标准电容器进行期间核查，对仪器的基本测量准确度（电容、损耗）进行校准。

2. 日常维护：保持仪器清洁干燥，避免粉尘、湿气进入机箱。定期检查测试线缆和电极的完好性，避免连接松动或破损。长期不使用时，建议定期通电。

3. 标准样品核查：保留一块性能稳定的树脂标准样品，定期用其进行测试，监控仪器测量结果的重复性与长期稳定性。

结论

树脂自动介电常数介质损耗测试仪，作为连接树脂材料微观电学特性与宏观工程应用之间的精密桥梁，其价值已远远超越了一台普通检测设备的范畴。它将复杂的介电测量过程简化为高效的自动化操作，通过提供准确、可靠的介电常数与介质损耗数据，深度赋能于树脂材料的研发创新、生产工艺优化与产品质量管控。在电气电子设备日益追求高性能、高可靠、小型化、高能效的当下，选择并善用这样一款专业的测量仪器，无疑将显著提升相关企业与研究机构在材料科学领域的核心竞争力，为制造出性能更优、寿命更长、运行更稳的绝缘部件与终端产品奠定坚实的数据基础。无论是对于潜心于前沿材料开发的科研工作者，还是致力于提升产品一致性的质量工程师，亦或是负责保障电力设备安全运行的绝缘诊断专家，这台仪器都将成为一个值得信赖的、高效能的专业伙伴。
