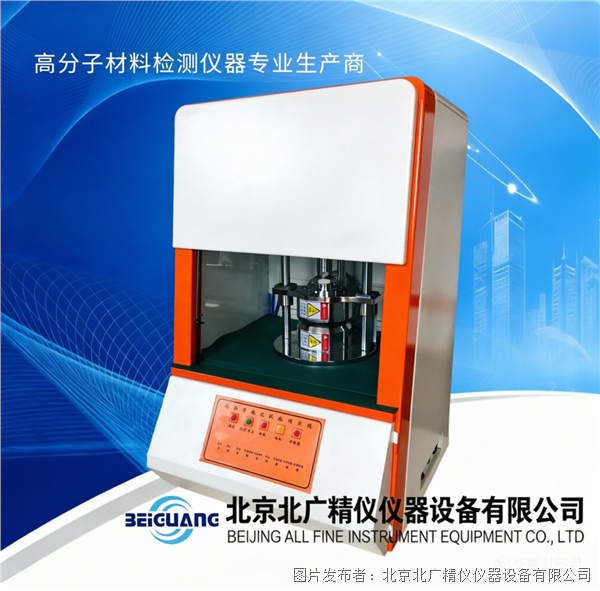

橡胶无转子硫化仪BL-200

  在现代橡胶工业的生产与研发体系中，对原材料性能的把控是决定最终产品质量的关键环节。橡胶作为一种高分子材料，其从生胶状态转变为具有特定物理机械性能的硫化胶，是一个复杂的化学反应过程。为了准确掌握这一过程的变化规律，行业内诞生了一种专门用于测定未硫化橡胶特性的专业仪器——无转子硫化仪。

特别是符合 GB/T 16584标准的无转子硫化仪，已经成为国内橡胶制品企业、科研机构进行质量控制和配方研发不可或缺的工具。本文将深入探讨该设备的工作原理、应用价值，并在文末为您详细列出其核心性能参数。

一、 橡胶硫化过程的科学定义与测试意义

橡胶硫化，简单来说，就是线性高分子通过物理或化学作用，转变为三维网状结构高分子的工艺过程。这一过程直接决定了橡胶制品的弹性、强度、耐磨性等核心指标。

在硫化过程中，橡胶的剪切模量（刚性）会发生显著变化。无转子硫化仪正是基于这一物理特性，通过测量胶料在硫化过程中转矩的变化，来反映硫化速率、正硫化时间以及硫化平坦性等关键数据。对于企业而言，掌握这些数据意味着能够科学地确定生产过程中的硫化时间，避免因硫化不足导致的产品性能下降，或因过硫化造成的能源浪费与产品老化。

二、 无转子硫化仪与传统有转子硫化仪的区别

在无转子硫化仪出现之前，行业内普遍使用的是有转子硫化仪。两者最大的区别在于测试腔体的设计。

有转子硫化仪在测试时，胶料中会置入一个带有转子的部件，转子在马达驱动下进行旋转剪切。这种设计容易在测试高粘度胶料或含有纤维、金属骨架的胶料时产生打滑或清理困难的问题。而无转子硫化仪去除了转子结构，采用模腔振荡的方式。这种设计不仅简化了清洁维护工作，还大大扩展了其适用范围，能够测试各种复杂的混炼胶，且测试数据的重现性得到了显著提升。

三、 GB/T 16584 标准的行业地位

GB/T 16584 是中国关于“橡胶——用无转子硫化仪测定硫化特性”的国家标准。该标准等同采用了国际标准 ISO 6502。这意味着，使用符合该标准的仪器进行测试，所获得的数据不仅在国内具有法律效力和行业通用性，在国际贸易和技术交流中也具有同等的参考价值。

该标准详细规定了测试的温度范围、摆动角度、频率以及数据的处理方法。例如，标准中定义的 T10（焦烧时间）、T90（正硫化时间）等参数，是衡量胶料加工安全性与硫化速度的重要依据。企业通过遵循这一标准，可以确保其研发数据与行业平均水平保持一致，便于进行横向对比。

四、 设备的核心构造与工作原理

一台高性能的 GB16584 橡胶无转子硫化仪，其内部构造通常包含以下几个关键系统：

1. 模腔系统：这是仪器的核心部分，通常采用高强度、耐腐蚀的合金钢（如 Cr6WV）制造。模腔需要具备极好的导热性能，以确保内部温度均匀。模腔分为上模和下模，中间放置胶料。

2. 力矩测量系统：采用高精度的传感器，量程通常覆盖 0~20N.m，解析度极高。该系统负责实时捕捉胶料在硫化过程中阻力的变化。

3. 温度控制系统：采用智能数字式温控仪表，结合 PID 控制算法。系统能够实时调整加热功率，确保模腔内部温度稳定在设定值（如 150℃、180℃等），波动范围极小。

4. 旋转与驱动系统：利用步进电机或伺服电机，配合振幅调整器，驱动模腔进行微小角度的往复摆动（如 ±0.5º 或 ±1º）。

5. 数据采集与处理系统：通过计算机和专用接口板，将传感器收集到的模拟信号转化为数字信号，并在屏幕上实时绘制出硫化曲线。现代软件通常具备曲线放大、比较、打印等功能，极大地方便了数据的分析。

五、 应用场景与行业价值

GB16584 橡胶无转子硫化仪的应用领域非常丰富，几乎涵盖了所有使用橡胶材料的行业：

• 轮胎制造业：用于测试胎面胶、胎侧胶的硫化特性，确保轮胎在高速行驶中的安全性。

• 密封件行业：对于 O 型圈、油封等精密橡胶件，硫化时间的微小差异都会影响其密封效果，该仪器提供了可靠的工艺依据。

• 胶管胶带行业：用于评估不同配方在耐压、耐磨性能上的差异。

• 发泡橡胶研究：部分高端机型（如密闭型模具机型）还具备发泡测试功能，可以同时监测胶料的硫化过程和发泡过程，这对于海绵、泡沫橡胶制品的生产至关重要。

六、 采购与选型建议

在选购此类设备时，除了关注价格因素外，更应重点考察以下几个方面：

1. 合规性：确认设备是否明确标注符合 GB/T 16584 和 ISO 6502 标准。

2. 温控精度：温度是影响硫化反应速率的关键变量，控温精度越高，测试结果的可信度越高。

3. 软件功能：友好的操作界面和强大的数据分析能力，能够显著降低操作人员的劳动强度。

4. 售后服务：由于仪器涉及精密机械和电子元件，厂家的售后响应速度、质保期长短以及是否提供安装调试培训，都是需要考虑的重要因素。

七、 总结

GB16584 橡胶无转子硫化仪是连接橡胶配方设计与实际生产工艺的桥梁。它不仅仅是一台测试仪器，更是企业提高产品质量、降低生产成本、加快研发速度的重要伙伴。随着中国制造业的升级，对于材料测试的规范化要求越来越高，掌握并利用好这一工具，对于任何一家橡胶企业来说都具有深远的战略意义。

GB16584 橡胶无转子硫化仪 核心性能参数表

以下为您列出该设备严格保留的原始技术参数，这些参数是衡量设备是否符合标准及性能优劣的直接依据：

一 ．高精度传感器： 0~20N.m 。
解析度： 0.001N.m 。

二．控制系统：采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果
及曲线处理

三．旋转系统：采用步进 Electronics 调速电机＋振幅调整器。 摆动角度：±0.5º±1º 。

四。控温系统：采用 Inteligent 数字式温控仪表，实时 Automatism 调整 PID 控制参数。
温度控制范围 0--200 ℃ 、 测温控制精度 ≤±0.3 ℃ 、温度分辩率 0.1 ℃。

五、 数据传输方式： RS232 传输

六、显示方式 :Vulcanize － 105+WIN-XP 测试软件计算机屏幕显示，加上优良的用户软件和先进的硬件设备使得整个测量变得非常方便、快捷、精确和愉快。

七、模腔： Cr6wv 材质，符合 GB/T16584 － 1996 标准要求。

八、测控方式：人性化的测控方式，鼠标即点即用或主机面板轻触按键两种试验方式

功能特点：
采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果，使功能更加强大。充分显示了其高度自动化的特点。还具有曲线比较、放大等功能。

硫化仪参数
A ．测温范围： 0 ℃－ 200 ℃
B ．测温精度： ≤ ±0.3 ℃
C ．控温精度： ≤ ±0.3 ℃
D ．温度分辨率： 0.1 ℃
E ．力矩量程： 0 － 10N.m 0 － 20.m N
F ．力矩解析度： 0.001N.m
G ．模腔频率： 1.7Hz
H ．振幅： ±0.5º±1º
I ．环境温度： 0 － 35 ℃相对湿度
J ．尺寸： 5906401100mm
K ．功率： 1KW

八、 深度参数解析与行业应用延展

1. 关于力矩量程 0~20N.m 的深度探讨

力矩量程是硫化仪能够测量的最大阻力范围。设定为 0~20N.m 是基于大量橡胶材料的流变学特性得出的。在橡胶工业中，不同种类的胶料（如天然橡胶 NR、丁苯橡胶 SBR、顺丁橡胶 BR、三元乙丙橡胶 EPDM 等）在硫化过程中产生的剪切模量差异巨大。

对于高填充、高粘度的胶料（如用于轮胎胎面的高炭黑填充胶），其硫化过程中的最大转矩可能接近甚至超过 10N.m。如果仪器的量程过小，例如只有 5N.m，在测试这类胶料时就会出现“打滑”或数据溢出的情况，导致无法获得完整的硫化曲线。而 20N.m 的量程覆盖了绝大多数工业橡胶制品的测试需求，从软质的海绵橡胶到硬质的工业胶辊，都能提供有效的数据支撑。

此外，0.001N.m 的解析度意味着仪器能够捕捉到极其微小的力的变化。在橡胶配方研发中，即使是微小的促进剂添加量变化，也会导致硫化曲线斜率的改变。高解析度保证了这种微小变化能够被清晰地记录下来，为研发人员提供细微的调整依据。

2. 计算机控制系统与数据处理的演变

文中提到的“采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果”，这在当今工业 4.0 的背景下显得尤为重要。早期的硫化仪多为单片机控制，数据存储量小，且难以进行复杂的后期分析。

现代的计算机控制系统，通常基于 Windows 操作系统（如文中提到的 WIN-XP 或更新版本），配合专用的测试软件（如 Vulcanize 系列软件），实现了测试过程的全自动化。操作人员只需在软件界面上输入样品编号、设定温度，点击“开始”，仪器便会自动合模、加热、振荡并记录数据。

更重要的是数据的“保存”与“处理”。橡胶企业的质量管理体系（如 ISO/TS 16949）要求对生产过程中的原材料数据进行长期追溯。计算机系统可以将每一次测试的原始数据、曲线图、分析报告以数据库的形式保存下来，方便日后查询。同时，软件提供的“曲线比较”功能，允许技术人员将新批次的胶料曲线与标准曲线叠加对比，直观地判断新批次胶料是否合格。

3. 步进电机与振幅控制的物理意义

旋转系统中提到的“步进 Electronics 调速电机＋振幅调整器”，是保证测试精度的机械基础。步进电机相比传统电机，具有控制精度高、响应速度快、运行平稳的特点。

“摆动角度：±0.5º±1º”这一参数，是 GB/T 16584 标准中的核心要求。摆动角度的大小直接影响胶料受到的剪切力。较小的摆动角度（如 ±0.5º）属于小应变测试，主要反映胶料的粘弹特性，适合研究胶料的焦烧时间和初期硫化速率。而较大的摆动角度（如 ±1º）则能提供更大的剪切力，适合测试粘度较高的胶料，或者模拟实际生产中较大的形变情况。

振幅调整器的存在，使得一台仪器可以适应不同的测试标准和测试需求。操作人员可以根据具体的胶种和测试目的，在软件中或硬件上进行切换，这种灵活性大大增强了设备的通用性。

4. 智能温控与 PID 算法的重要性

温度是橡胶硫化的灵魂。文中提到的“Inteligent 数字式温控仪表，实时 Automatism 调整 PID 控制参数”，是保证测试结果稳定的关键。

PID（比例-积分-微分）控制是一种经典的反馈控制算法。在硫化仪中，温度传感器（通常是热电偶）实时监测模腔温度，并将信号反馈给温控仪表。仪表根据设定温度与实际温度的差值，通过 PID 算法计算出需要输出的加热功率。

“实时 Automatism 调整”意味着仪表具备自整定功能。由于不同批次的胶料导热系数不同，或者环境温度变化，加热系统的热惯性会发生变化。如果 PID 参数固定不变，可能会导致温度超调（过冲）或响应过慢。智能仪表能够根据当前的加热曲线，自动优化 PID 参数，确保温度控制始终处于最佳状态。

文中提到的“测温控制精度 ≤±0.3 ℃”是一个非常严格的标准。在橡胶硫化动力学中，温度每升高 10℃，硫化反应速率通常会增加一倍（范特霍夫规则）。因此，±0.3 ℃ 的控制精度意味着反应速率的波动被控制在极小的范围内，从而保证了不同时间、不同地点测试数据的一致性。

5. RS232 传输与工业互联

虽然在现代计算机中 USB 接口更为常见，但 RS232 作为工业标准接口，依然在许多精密仪器中保留。RS232 接口具有抗干扰能力强、传输距离适中、协议简单可靠的特点。

在工厂环境中，电磁干扰（EMI）无处不在。RS232 的电气特性使其在长距离传输和噪声环境下比 USB 更加稳定。对于硫化仪这种需要长时间连续运行（有时一次测试长达数小时）的设备，数据传输的稳定性至关重要。RS232 接口确保了从仪器主机到计算机的数据流不会中断或出错，保证了测试数据的完整性和原始性。

6. Cr6WV 模腔材质的选型依据

模腔材质选择了 Cr6WV。这是一种合金工具钢，具有高硬度、高耐磨性以及良好的耐腐蚀性能。

在橡胶硫化测试中，胶料通常含有硫磺、促进剂、防老剂以及大量的填料（如炭黑、白炭黑）。在高温高压（通常 200℃ 以上，压力可达数吨）的环境下，这些化学物质具有很强的腐蚀性和磨蚀性。如果模腔材质硬度不够，表面容易产生划痕，导致胶料粘附，难以清理，甚至影响下一次测试的热传导效率。

Cr6WV 钢经过特殊的热处理工艺（如淬火、回火），表面硬度可以达到 HRC 50-60 以上。这不仅保证了模腔的使用寿命，还确保了模腔表面的光洁度。光洁的表面不仅易于脱模，还能保证胶料与模腔之间的热交换效率一致，避免因局部散热不均导致的测试误差。

7. 测试软件与人机交互体验

“Vulcanize － 105+WIN-XP 测试软件计算机屏幕显示”描述了该设备的人机交互界面。虽然 WIN-XP 是较早的操作系统，但它在工业控制领域以其稳定性和兼容性著称。

测试软件是用户与仪器交互的窗口。优秀的软件设计应该遵循“所见即所得”的原则。文中提到的“优良的用户软件和先进的硬件设备使得整个测量变得非常方便、快捷、精确和愉快”，这强调了用户体验的重要性。

在实际操作中，软件通常会提供直观的图形界面，实时显示硫化曲线的动态绘制过程。操作人员可以在屏幕上直接观察到 ML（最低转矩，代表加工流动性）、MH（最高转矩，代表交联密度）以及 Ts1（焦烧时间）、Tc90（正硫化时间）等关键数据的实时计算结果。这种即时反馈机制，让枯燥的等待过程变得可控和透明。

8. 力矩解析度 0.001N.m 的微观世界

再次强调 0.001N.m 的解析度。在物理学中，力矩是力与力臂的乘积。在硫化仪中，这个力臂是固定的（模腔半径），因此力矩的变化直接反映了胶料内部剪切应力的变化。

0.001N.m 的解析度意味着仪器可以分辨出 0.001 牛顿·米的力矩差异。换算成我们更熟悉的单位，这大约相当于在 1 米长的杠杆末端挂上 0.1 克物体所产生的力矩。在橡胶这种高粘度流体中，能够感知到如此微小的力的变化，体现了传感器技术的高超水平。

在研发新型环保橡胶配方时，例如使用新型生物基促进剂替代传统的含氮促进剂，硫化曲线的细微变化可能就是配方成功与否的关键。高解析度确保了这些“蛛丝马迹”不会被淹没在仪器的噪声中。

9. 模腔频率 1.7Hz 的流变学背景

模腔频率 1.7Hz，即每分钟 102 次（1.7 * 60）。这个频率的选择并非随意，而是基于对橡胶加工过程的模拟。

在橡胶的实际加工中（如密炼、挤出、压延），胶料受到的剪切频率各不相同。硫化仪的振荡频率旨在模拟胶料在模具中流动和填充时的动态剪切状态。1.7Hz 的频率处于低频范围，主要反映胶料在静态或准静态条件下的硫化特性。这对于预测胶料在模压制品（如密封圈、减震垫）中的性能非常有帮助。

如果频率过高，可能会导致胶料产生明显的剪切发热，干扰硫化反应本身的热效应，导致测试结果偏离真实情况。因此，标准规定 1.7Hz（或 100cpm）是一个平衡了测试效率与物理真实性的折中选择。

10. 环境温度与设备稳定性

参数中提到的“环境温度： 0 － 35 ℃相对湿度”，规定了仪器正常工作的外部环境条件。

虽然硫化仪内部的模腔温度可以达到 200℃，但仪器的电子元件（如电路板、电源模块、计算机）通常只能在常温下工作。如果环境温度过高（超过 35℃），会导致电子元件散热困难，降低其寿命，甚至引发故障。反之，如果环境温度过低（低于 0℃），可能会导致仪器内部的润滑油脂凝固，或者冷凝水产生，影响机械传动的精度。

因此，将实验室环境控制在 0-35℃ 之间，是保证硫化仪长期稳定运行的基础。这也提醒用户，在安装设备时，应避免将其放置在阳光直射、靠近暖气或空调出风口的位置。

11. 设备功率与能源效率

功率 1KW，这个数值对于一台集成了加热、电机驱动和计算机的设备来说，属于中等功耗。这意味着在使用该设备时，对电源插座的要求并不苛刻，普通的工业插座即可满足需求。

1KW 的功率主要消耗在加热系统上。为了达到 ±0.3 ℃ 的控温精度，加热系统需要频繁地开关。在达到设定温度后，加热功率会降低，主要依靠 PID 算法进行微调。这种设计在保证性能的同时，也考虑到了能源的经济性。
