GB/T1693-2007硫化橡胶介电常数介质损耗测试仪

北京北广精仪仪器设备有限公司

2026/5/7 15:02:10

产品简介：

一款专为实验室研制的高精度高压电桥，突破了传统的电桥测量方式，采用变频电源技术，利用单片机和现代化电子技术进行自动频率变换、模/数转换和数据运算。

产品分类：

仪器仪表分析测试仪表测量仪器

品牌：

北广精仪

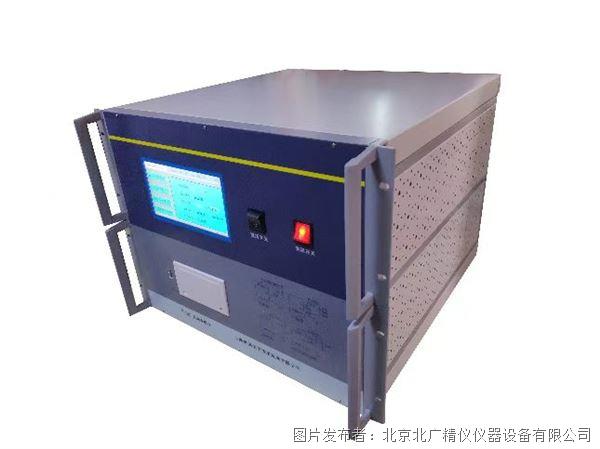

产品介绍

第一章：标准解读与测试原理

1.1 GB/T1693-2007标准概述

GB/T1693-2007《硫化橡胶介电常数和介质损耗角正切值的测定方法》是中国现行的一项针对硫化橡胶材料电气性能测定的国家标准。该标准详细规定了在特定频率条件下，如何准确获取硫化橡胶的介电常数（ε）和介质损耗角正切值（tanδ）。

对于橡胶制造企业、质检机构及科研院所而言，理解并执行这一标准是产品质量控制的关键环节。标准中明确了两种主要的测试方法：

方法A：工频（50Hz）下的测定，主要用于模拟材料在常规电网频率下的工作状态。
方法B：高频电场下的测定，通常指在1MHz或其他指定高频条件下的测试，用于评估材料在射频环境下的性能。

1.2 介电常数与介质损耗的物理意义

在深入仪器技术之前，有必要厘清两个核心物理量的概念：

介电常数（Dielectric Constant, ε）：表征材料储存电能能力的物理量。对于橡胶材料，介电常数的大小反映了其分子极化的难易程度。介电常数越高，意味着材料在电场中能聚集更多的电荷。这一参数对于电缆绝缘层、电容器介质等应用至关重要。
介质损耗角正切值（Loss Tangent, tanδ）：表征材料在交变电场中能量损耗大小的物理量。当橡胶作为绝缘材料使用时，较低的介质损耗意味着更少的电能转化为热能，从而减少发热老化，延长设备使用寿命。

1.3 现代测试技术的演变

传统的介电性能测试依赖于复杂的手动电桥，操作繁琐且对环境干扰极其敏感。随着电子技术的发展，现代测试设备已普遍采用变频电源技术与数字化信号处理技术。通过傅立叶变换数字滤波算法，现代仪器能够有效滤除现场工频干扰及其谐波，使得在强电磁环境下仍能获得稳定、可靠的测试数据。这种技术路径正是符合GB/T1693-2007标准高精度要求的解决方案。

第二章：核心测试设备技术架构

2.1 设备总体设计理念

为了满足GB/T1693-2007标准对精度的严苛要求，专用的硫化橡胶介电常数介质损耗测试仪在设计上遵循了“抗干扰、高精度、自动化”的原则。GB/T1693-2007硫化橡胶介电常数介质损耗测试仪设备内部集成了高压电源模块、精密采样模块、单片机控制系统及人机交互界面，形成了一个闭环的自动测试系统。

2.2 变频电源技术的应用

传统电桥在面对现场复杂的电磁环境时，往往因为干扰信号导致指针摆动或读数漂移。本类测试仪器的核心技术突破在于采用变频电源技术：

频率变换：仪器内部可产生45Hz和55Hz（或其他设定频率）的纯正弦波测试电源。
抗干扰机制：通过偏离工频50Hz的整数倍频率进行测试，再利用数字滤波技术提取特定频率下的信号，从而有效规避了工频电网的干扰。
自动频率跟踪：仪器具备自动频率变换功能，能够根据外部干扰情况智能调整测试频率，确保信噪比最大化。

2.3 数字化测量与运算系统

GB/T1693-2007硫化橡胶介电常数介质损耗测试仪内部采用高性能单片机或嵌入式处理器作为核心运算单元。从模/数转换（A/D转换）到最终数据的运算，全部由数字化电路完成。

自动平衡电桥原理：仪器利用单片机控制，实时调整电桥的平衡状态，无需人工调节旋钮。
矢量运算：通过对采样电阻上的电压信号进行矢量分解，计算出试品的容性电流和阻性电流分量，进而直接得出tanδ值。

第三章：详细性能参数与技术指标

以下内容为符合GB/T1693-2007标准的典型测试设备的详细性能参数。这些参数是衡量仪器是否满足科研与工业检测需求的客观依据。

3.1 准确度指标

准确度是衡量仪器等级的核心参数，直接关系到测试结果的权威性。

电容量（Cx）准确度：
- 常规测量：±(读数 × 0.5% + 0.5pF)
- 配合三电极测试系统：±(读数 × 0.2% + 0.5pF)
介质损耗角正切（tgδ）准确度：
- 常规测量：±(读数 × 0.5% + 0.00005)
- 配合三电极测试系统：±(读数 × 0.2% + 0.00005)
相对介电常数（ε）准确度：
- 在测试绝缘材料时直接显示，配合三电极系统测试时：±(读数 × 0.5%)

3.2 测量范围

宽广的测量范围确保了仪器既能测试微小的标准样品，也能测试大型电力设备。

电容量范围：
- 内施高压模式下：
  - 10kV电压档：3pF ~ 60000pF
  - 0.5kV电压档：60pF ~ 1μF
- 外施高压模式下：
  - 10kV电压档：3pF ~ 1.5μF
  - 0.5kV电压档：60pF ~ 30μF
介质损耗角正切（tgδ）范围：
- 测量范围不限，可根据试品性质自动识别。
试验电流范围：
- 5μA ~ 5A

3.3 分辨率指标

高分辨率是保证微小变化可被观测的基础。

电容量分辨率：最高可达0.001pF（4位有效数字）
tgδ分辨率：0.00001

3.4 高压电源系统

输出电压：内附标准高压电源，最高输出10kV。
电压调节：0.5kV ~ 10kV连续可调，分辨率1V。
输出电流：最大输出电流200mA。
升降压方式：支持电压随意设置，例如可直接设定为5123V。

3.5 频率特性

测试频率范围：40Hz ~ 70Hz。
频率设置模式：
- 单频设置：如50.0Hz、60.0Hz等。
- 自动双变频：如50±0.1Hz到50±10Hz范围内自动扫频；60±0.1Hz到60±10Hz范围内自动扫频。
频率精度：±0.01Hz。

3.6 环境与物理参数

工作电源：AC 180V ~ 270V，50Hz ± 1%（支持市电或发电机供电）。
工作环境温度：-10℃ ~ 50℃。
工作环境湿度：相对湿度 < 90%。
外形尺寸：430mm × 330mm × 350mm（长×宽×高）。
仪器重量：28kg。

3.7 接口与数据管理

计算机接口：标准RS232接口，用于连接电脑进行数据上传与控制。
存储功能：内置日历芯片和大容量存储器，支持历史数据查询与打印。
外部存储：配备U盘接口，可将数据导出至PC机进行进一步分析。
打印输出：内置微型热敏打印机，可打印带日期时间的测试报告。

第四章：符合GB/T1693标准的测试方法与接线

4.1 正接线法（常规方法）

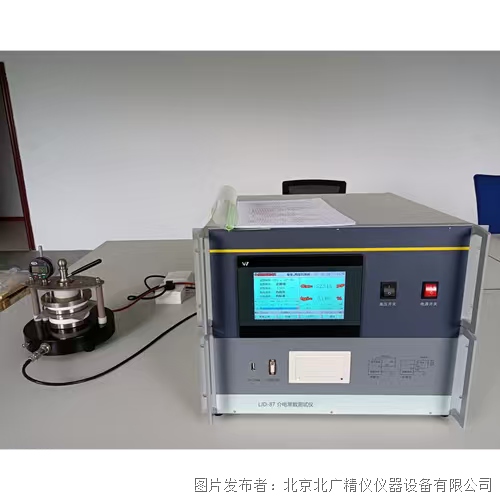

GB/T1693标准中，对于固体绝缘材料（如硫化橡胶试片）的测试，通常采用正接线法。这是实验室环境下最常用的方法。

原理：高压电源施加于试品的高压极（上电极），试品的测量端（下电极或测量电极）通过屏蔽电缆接入仪器的Cx输入端。
接线示意图：
1. HV端（仪器） → 高压电极（试品）
2. CX端（仪器） → 测量电极（试品）
3. GND端（仪器） → 接地电极（试品）及大地

4.2 三电极系统的重要性

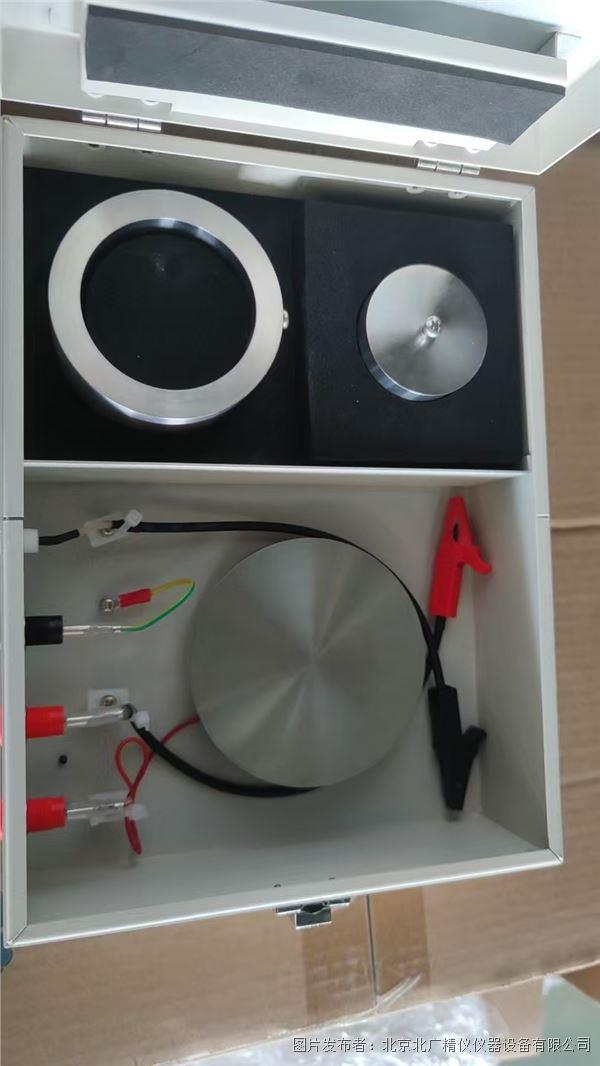

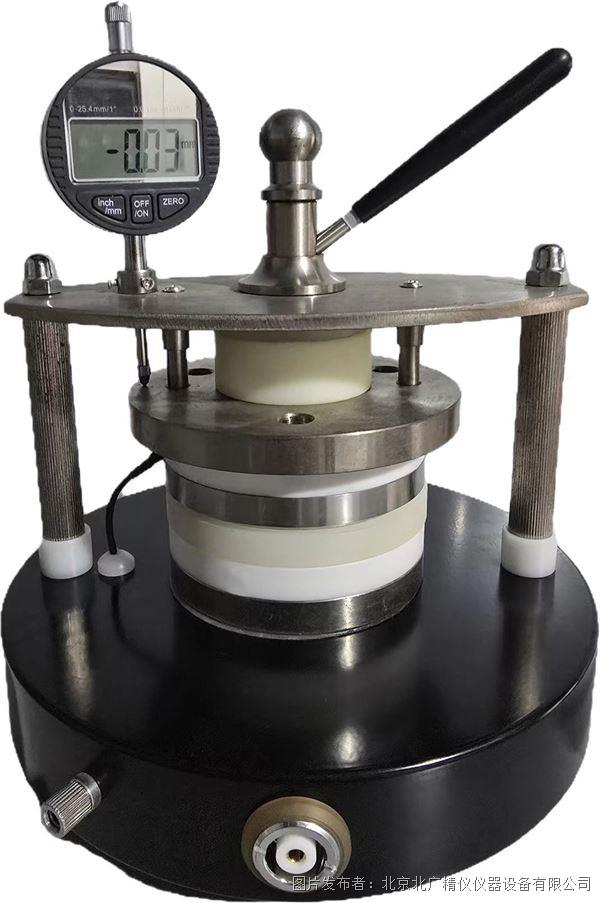

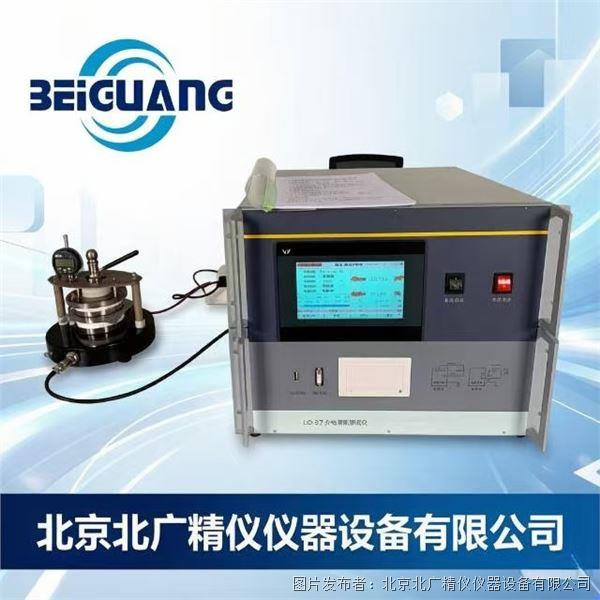

为了准确测定硫化橡胶的介电常数，必须使用三电极系统（主电极、高压电极、保护电极）。

作用：保护电极的作用是消除边缘效应，确保电场均匀分布在有效测量区域内。
参数影响：从上述性能指标可以看出，配合三电极系统使用时，仪器的测量准确度会有显著提升（从0.5%提升至0.2%），这对于高精度材料研究尤为重要。

4.3 外施高压与外标准模式

虽然本仪器内置了高压源和标准电容，但在某些特殊情况下，仍需使用外部设备：

外施高压：当需要测试的电压超过10kV，或者需要使用串联谐振装置来获得大容量无功补偿时，可选择外施高压模式。此时仪器仅作为测量单元，最高可支持500kV的外施电压（取决于外接标准电容器）。
外标准电容：当被测电容量极大（如大型电力变压器）时，需要使用外置的标准电容器进行比对测量。

第五章：仪器操作流程与软件逻辑

5.1 开机与自检

接通电源后，仪器内部的微处理器首先进行硬件自检。自检内容包括内存、AD转换器、高压模块状态等。若自检通过，液晶屏将显示开机界面，提示用户进入测试流程。

5.2 测试参数配置

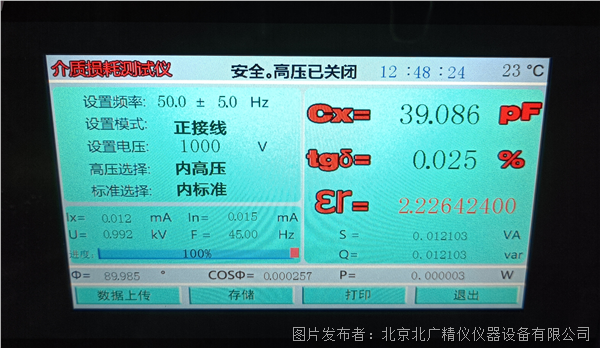

用户需根据GB/T1693-2007标准的要求及试品特性，在触摸屏上进行参数设置：

测试频率选择：
- 若标准为50Hz工频测试，可选择“50.0±0.0Hz”单频模式。
- 若现场干扰较大，建议选择“45/55Hz”双变频模式以提高抗干扰能力。
测试电压设定：
- 根据橡胶材料的耐压等级设定。通常介电常数测试电压较低（如500V或1000V），而介损测试可能需要较高电压。
- 输入方式：通过触控键盘直接输入数值，如“1000V”。
高压与标准选择：
- 常规实验室测试选择“内高压”和“内标准”。
- 外高压和外标准仅在特殊工况下启用。
