冶金工业用Profibus总线技术仪表

• 型号：ACR220E/CP


• 数量：1000


• 制造商：安科瑞电气股份有限公司


• 有效期：2024/3/15 0:00:00

1. 概述 冶金工业用Profibus总线技术仪表

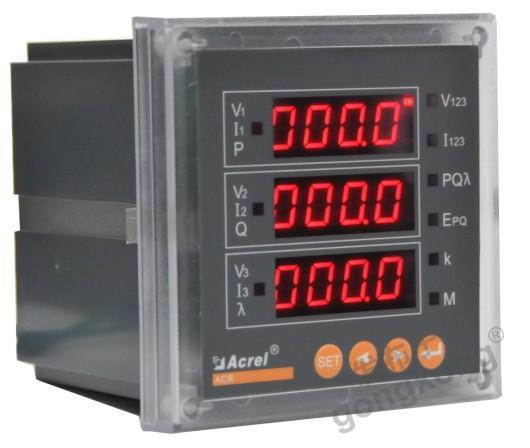

ACR 系列网络多功能电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有 RS485 通讯接口，采用 MODBUS-RTU协议可满足通讯联网管理的需要；4-20mA 的模拟量输出可与任意测量的电参量相对应，满足 DCS 等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信”和“”的功能，采用高亮度 LED/LCD 显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种X的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统,SCADA 系统和能源管理系统中。产品符合企业标准 Q31/0114000129C012-2016《ACR 系列网络电力仪表》的规定。

2. 产品规格冶金工业用Profibus总线技术仪表

注 1：可选功能中，DI：表示开关量输入；DO：表示开关量输出 M：表示模拟量输出；

接线方法见末页(如：4DI4DO 表示四路开关量输入+ 四路开关量输出)

注 2：Profibus 与 RS485 通讯不可同时选择，但可与其他所有功能任意配合使用

注 3：接线方法是为几种可选功能的组合，例：订货型号为 ACR320EFL(8DI2DO),接线方法见末页：A4+B3+C3

注 4： +2C 表示：2 路 RS485 通讯(标配 1 路 RS485 通讯，选择+2C 表示增加 1 路 RS485 通讯)

注 5：仪表型号中，ACR3XX 系列(ACR320EG 除外)可选择配置中性线电流测量功能

注 6：配置 DI 或 DO 功能时才有事件记录

3. 技术参数冶金工业用Profibus总线技术仪表

4. 安装冶金工业用Profibus总线技术仪表

4.1. 外形及安装开孔尺寸（单位：mm）

4.2. 安装方法冶金工业用Profibus总线技术仪表

ACR 系列网络多功能电力仪表安装方式为嵌入式，固定方式为挤压式，具体操作如下：

1、在配电盘上，选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔；

4

2、取出仪表，松开定位螺钉（逆时针），取下安装支架；

3、把仪表插入配电盘仪表孔中，插入仪表后装上安装支架、定位螺钉（顺时针）。
