混合控制系统在油气开采行业中的应用

供稿:Plantmate 2020/7/1 14:04:25

0 人气:5

  • 关键词: 控制系统 油气开采 PLC
  • 摘要:本文基于混合控制系统产品在油气开采行业“数字油田”成功应用的背景,分析了油田数字化过程中的用户需求和层级划分,详细介绍了混合控制系统(GCS)的系统结构、无线网络通信以及系统安装等特征……

内容摘要:
本文基于混合控制系统产品在油气开采行业“数字油田”成功应用的背景,分析了油田数字化过程中的用户需求和层级划分,详细介绍了混合控制系统(GCS)的系统结构、无线网络通信以及系统安装等特征。
油田的数字化改造,不仅可以减少相关的管理维护人员和费用,提高现场生产效率和管理水平。同时通过后续数据归纳分析,为油田上层进行整体战略决策提供数据参考。
通过数字化改造,建立专业的数字化油田网络,完成对油田(主要指抽油机有杆泵采油井)的监视、控制和数据采集,提供生产所需的数据查询、报表等功能,对油气田的安全生产有着重要意义。

01 油田数字化改造分析

数字化油田的整体改造涵盖油田全线,包括:抽油机井、注水井、水源井、计量间及联合站油水系统进行自动化控制系统改造。采集的数据通过工业有线/无线网络传送到作业区监控室及油田公司的上层调控中心,完成对井口设备的远程数据采集和控制功能,同时通过电子巡井和集成视频监视系统,严格关注各油井装置工矿和生产情况,进行相关的管理和调度优化工作,最终实现在正常情况下油田全线工艺站点无人值守的自动化水平。

1.1 调控中心

调控中心是数字化油田的核心,负责完成对油井和库区的数据处理、存储、调度和运营分析等。调控中心根据职能可分为生产数据处理系统和监控系统,监控系统通过良好的人机界面实现对油田装置如抽油机、联合站以及注水站的远程参数采集和常规控制功能,同时提供报警接口,确保现场产生的故障和异常能够得到及时处理,减少危险事故发生。生产数据处理系统则重点解决油田生产优化、井况分析以及产量规划与预测等功能。

1.2 井口测控改造

井口的数据测量是油田数字化的基础,抽油井井口自动检测主要包含以下几部分:原油及管线的状态(油温、油压套压等),抽油机本身的工作状态(载荷、位移),工作电机的状态(电量、电流等信息)以及抽油机控制部分信号等等。

具体数据如下所示:
●数据采集部分:通过现场仪表监测压力、温度、抽油机启停状态参数,通过载荷位移传感器、电流传感器定时或实时测取示功图和电流图。
●控制:实现负荷高于设定上限和下限的超限停机控制、时间定点启停控制、远程启停处理等。●远程通信:抽油机分布较广,抽油机数据主要通过数传电台、GPRS等无线方式与中控室主站电台进行通信。
●报警:考虑到现场的无人职守现状,判断抽油井工作是否正常,给出报警信息,同时根据预先的设定采取不同的动作。●启抽报警:具有抽油机启抽报警功能,保证现场工作人员安全。同时考虑到现场为无人职守状态,对RTU箱体进行防护,实现开箱报警。
●自检:抽油机测控系统硬件故障自检。
●自保护:实现过流、过压、欠压、缺相的自动停机保护。

1.3 通信系统

数据通信是油田监控系统的一个重要环节。从现有通信方式看,可选择有线和无线两种,有线方式包括光纤专线、ADSL等,无线方式有数传电台、CDMA等。这些方式应用于油田监控系统中,各有优缺点。如下表所列的几种通信方式在覆盖范围、费用、可靠性等方面的比较。

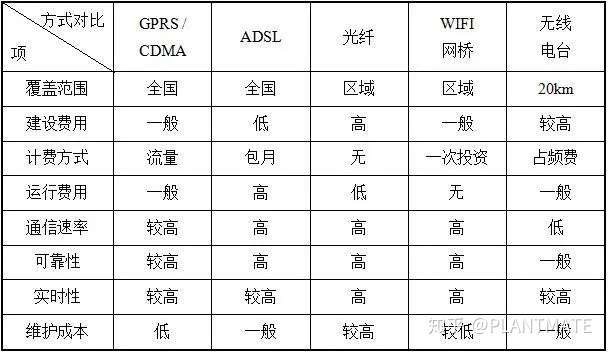

▲各种通信方式的比较

在项目中,用户可以根据自己的油田规模、投资规模、地理分布等情况,综合考虑选择合适的远程组网方式。

一般而言,北方油田井口距离和监控中心都不太远,同时以平原农田为主,地域空旷,在综合比较数据带宽和成本后,拟选择WIFI网桥实现通信。WIFI网桥通信带宽大,同时还可与井口视频监控共用网络。虽然在网络架设初期有一定的调试和安装工作量,但后期支出较少,总体性价比较高。

02 控制系统方案

WebField GCS平台是中控面向Smart World推出的自动化系统,其中包括适用于中大型混合控制场合的G5控制系列产品和适用于分布式测控场合的G3控制系列产品。WebField GCS平台上集成了多种控制技术、可视化技术、网络技术和信息技术,为各种应用提供全集成化的解决方案,适用于离散控制、运动控制、批处理、安全控制和驱动控制等应用场合,在油田中主要应用的是GCS-G3控制系统产品。

2.1 平台解决方案

根据需求,井口部分数据采集可采取如下方案实施:在抽油机附近设置密闭式户外立式箱体,内安装基于GCS控制系统G3系列产品的GCU351(油田测控模块)、电量测控模块以及其他相应的电源空开等设备。箱体内安装语音报警系统,在远程启停的时候,及时进行语音报警,保证现场安全。同时,考虑到现场无人值守,增加开箱蜂鸣报警并提醒监控室功能,保证财产安全。

对于油田最终要的示功图数据,GCU351不仅可通过组态设置在单冲程内采集“载荷”和“位移”的具体数量,并打上时间戳。示功图数据支持本地存储功能,本地最长可保持15天的示功图数据供上位机读取或查询

▲ 单井测控方案

现场还布置视频监控摄像头,通过统一的WiFi网络传送至油田调控中心,集成到统一监控的SCADA软件界面中(GPRS由于带宽受限不适合和视频监控共用网络)。

本地仪表信号的接入考虑到北方的环境和气候因素,分为有线和无线两种接入方式,其中载荷和位移传感器由于一直处于垂直运动轨迹的运动中,传统的信号线缆在北方低温环境下容易脆断,宜采用无线的方式实现信号接入。其他如油温油压套压、电量测控等,可采用有线的方式实现接入。

联合计量站和注水站相对于抽油机井口,点数多且集中,可采用集中安装机柜的方式进行布置。

▲ 系统网络拓扑图

如上图所示,可根据需要选择CDMA/WIFI以及有线光纤环网等方案,以节约施工和可靠通信为准,GCU351与WIFI通过工业以太网总线连接(GCU351本身提供2个冗余的以太网接口)。监控中心提供两个通讯接口,支持各种通信部件的连接,实现和井口平台、计量站以及注水站的数据交互,另一端口则通过标准电缆和上位机实现通信,上位机则选用中控技术股份公司VxSCADA软件产品,实现对系统整体的监控和处理。

和同类产品相比,GCS-G3系列产品不仅体积小、安装灵活,在控制程序实现上也完全具备现场的应用要求。在实际使用中,针对井口开发的计量和连锁报警模块,提高井口的效率和安全性,同时系统还提供开放性的OPC、ODBC等数据接口,具备扩展特性。

GCS系列产品配套VxSCADA软件能充分满足对于油气采集方向的系统控制要求;同时结合无线设备提供无线系统的整体解决方案,解决采油方向的现场分布较散、距离较远、范围大的系统监控问题,在油气采集行业具备良好的应用前景。
