中科易联EtherNet IP开关量IO模块ST35-ADP-EIP与ABPLC通讯应用案例

1.项目背景：

某实验室里的开关量需要ETHERNET/IP主站AB PLC进行数据控制，由于两边数据协议和接口不同，那么需要IO 来进行转换。

ST35-ADP-EIP IO在本项目中后面连接16点数字量输入输出、8点模拟量输入、8点模拟量输出，通过ETHERNET/IP主站来采集和控制开关量模拟量。本项目选用1台ST35-ADP-EIP、2台1616P、3台0800C、2台0008C。

开关量、模拟量 状态上传至IO模块提供信号通过ST35-ADP-EIP IO将数据以ETHERNET/IP协议方式传给现场AB PLC。

2.以网关HT3S-EIS-MDN进行操作配置

2.1.EtherNet/IP配置

（1）把IO连接到耦合器上，进行电源接线。

（2）通过io软件连接到耦合器进行连接模块并配置参数，可通过手册示例进行通信配置，参考有AB。

2.2读取IO配置连接

（1） 用网线连接到EIP耦合器的1口，电脑IP需要与之在统一网段，（默认192.168.1.100），可通过拨码复位IP。

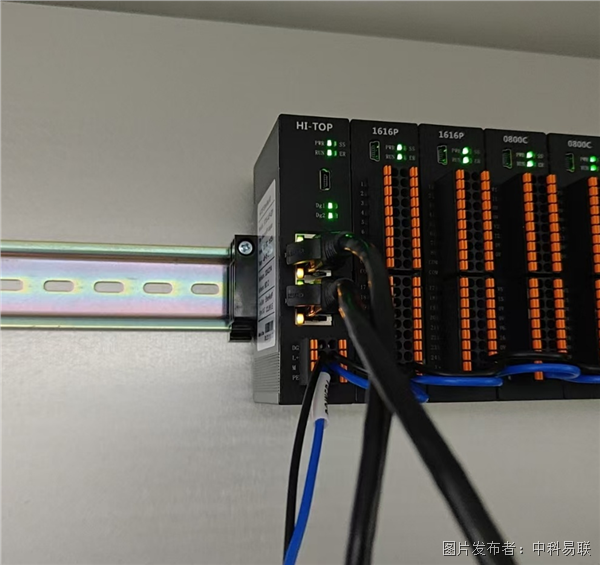

图1

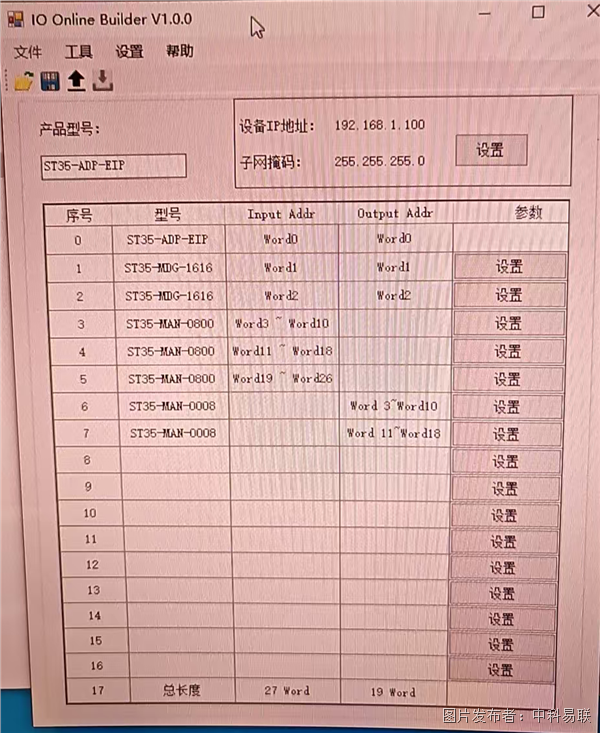

（2）通过Modsan读取模块的站号、波特率、有无校验进行对照，或者使用设备提供的软件进行修改，下图为测试读取到的：

图2

3.现场效果展示：

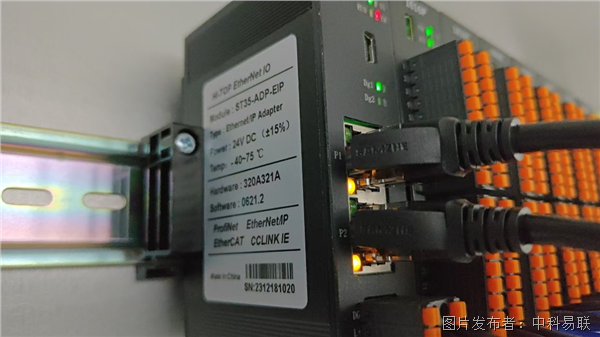

网关电源端子接入24V，P1P2口为EtherNet/IP，通讯成功后，RUN绿色亮起，开关量与模拟量接入到IO上。

图3
