3D工业相机对焊后缺陷检测/全检

在机械手焊接生产流程中，焊后缺陷检测是质量控制的最后一个环节。与焊前预防检测、焊中轨迹引导不同，焊后检测的任务是对已完成焊接的工件进行逐件检查，识别并剔除存在缺陷的不合格品，防止其流入后续装配或客户使用环节。这一环节通常称为“全检型检测”，其核心目标是实现不良品的零流出。

一、为何需要焊后缺陷全检？

焊接过程中即使采取了焊前尺寸筛选和焊中轨迹引导，仍然存在产生缺陷的可能。原因包括：焊接参数波动（如电压、电流、送丝速度的瞬时变化）、保护气体流量不稳定、工件材料局部成分差异、焊枪喷嘴堵塞等。这些因素难以完全消除，因此任何焊接工艺都存在一定的缺陷概率。

传统焊接生产中，焊后检测多采用抽检方式。抽检的局限性在于，只要缺陷率低于抽检比例对应的置信水平，就有一定数量的不良品会漏过检测。对于汽车电池模组、结构件等对安全性要求较高的产品，抽检带来的漏检风险不可接受。全检型检测对每一个工件进行检查，从根本上杜绝了不良品流出的可能。

此外，焊后全检的数据还可以用于工艺回溯。当某批次工件出现集中缺陷时，检测数据可帮助定位是焊前来料问题、焊中参数问题还是设备状态问题，为工艺调整提供依据。

三、光子精密3D线激光轮廓测量仪在焊后缺陷检测中的优势

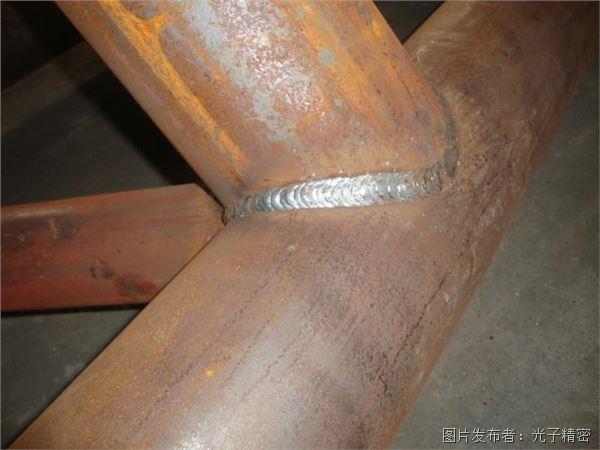

焊后缺陷检测需要识别多种类型的焊接缺陷，包括但不限于：焊缝表面气孔、裂纹、咬边、焊瘤、飞溅附着、焊缝宽度不均、焊缝余高异常、弧坑未填满等。传统检测手段如人工目视检查效率低、主观性强，且无法检测微小缺陷；工业CT成本高、速度慢，不适合在线全检。

光子精密3D线激光轮廓测量仪在焊后缺陷检测中具备以下优势。

第一，可同时检测多种缺陷类型。 通过获取焊缝表面的完整三维轮廓，测量仪可以同时分析焊缝的几何形状、表面平整度和尺寸参数，覆盖气孔（表现为局部凹陷）、咬边（表现为焊缝边缘母材缺失）、焊瘤（表现为局部凸起）、余高超差等多种缺陷。

第二，检测精度高于人工目视。 GL-8000系列在Z轴和X轴方向上的重复精度均为0.3μm，线性精度为±0.02% of F.S.。这一精度水平意味着测量仪能够稳定分辨表面高度差为0.3μm的微小特征。

第三，检测速度满足产线节拍。 全检型检测要求检测时间不能成为产线瓶颈。GL-8000系列49kHz的扫描速度可在数秒内完成单个工件的完整焊缝扫描，配合自动化上下料机构，检测节拍可与焊接节拍匹配。

第四，检测结果客观可量化。 该系列搭载自研Phoskey Vision算法平台，内置焊缝缺陷检测模块，支持2D与3D融合检测。算法平台同时利用灰度图像和高度数据进行缺陷识别，可提高识别的准确率，降低误报和漏报。消除了人工检测的主观差异。同一工件在不同时间的检测结果具有一致性，便于建立质量追溯档案。

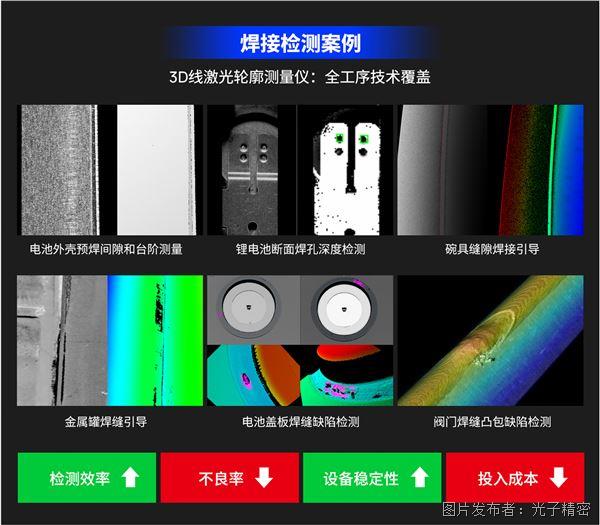

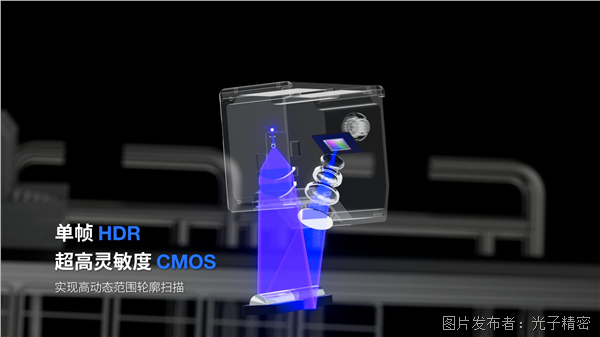

第五、抗环境干扰能力方面。 焊后的焊缝表面通常存在氧化层、飞溅颗粒和金属反光。GL-8000系列搭载原生单帧HDR与多帧HDR技术，可在高反光区域保持有效的激光信号。其杂反光抑制功能可过滤掉因多次反射产生的虚假高度数据，保证检测数据的有效性。

综合以上技术性能，GL-8000系列在焊后缺陷检测中实现了高精度、全覆盖、快节拍和客观量化的检测能力，能够满足全检型检测对设备稳定性和检测可靠性的要求。

五、GL-8000系列在焊后全检中的具体应用方式

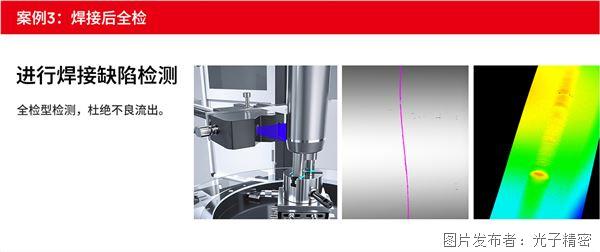

在实际生产线上，GL-8000系列通常部署在焊接工位之后、下一道工序之前。工件通过输送线或机械臂移入检测工位，测量仪对焊缝区域进行扫描。

焊缝表面气孔检测。 气孔在3D轮廓中表现为局部凹陷，凹陷深度和直径可量化。算法平台在每条轮廓上计算拟合基准线，提取低于基准线的局部最小值，当凹陷深度超过设定阈值且凹陷长度超过设定阈值时，判定为气孔缺陷。

咬边检测。 咬边是焊缝边缘母材被熔蚀形成的沟槽，在3D轮廓中表现为焊缝边缘外侧的局部低洼区域。算法平台识别焊缝左右两侧的边缘点，检查边缘点外侧是否存在超出正常母材平面一定深度的区域。

焊瘤检测。 焊瘤是焊料过量堆积形成的凸起，在3D轮廓中表现为超出焊缝正常余高范围的局部高点。算法平台计算焊缝余高的平均值和标准差，将超过均值加三倍标准差的凸起区域标记为焊瘤。

飞溅附着检测。 飞溅颗粒在3D轮廓中表现为离散的尖锐凸起，与焊瘤的区别在于其面积小、高度突出。算法平台可通过连通域分析识别飞溅颗粒并计算其数量和尺寸。

焊缝宽度和余高测量。 对于每一条轮廓，算法平台自动提取焊缝左右边缘点，计算两点之间的水平距离作为焊缝宽度，计算焊缝最高点与母材平均高度之间的差值作为余高。将整条焊缝的宽度和余高数据输出，可判断是否存在宽度突变或余高不一致的问题。

全检型检测将不良品流出概率降至接近于零的水平。对于汽车动力电池模组、航空航天结构件等高安全性产品，这一控制能力具有决定性意义。同时，检测数据的实时记录形成了每件产品的质量档案，一旦客户端出现质量问题，可快速追溯至具体焊缝位置和检测数据，便于分析原因并采取纠正措施。

焊后全检是焊接质量控制的最后一道防线，但与焊前预防检测、焊中轨迹引导并非相互替代的关系。三道检测工序各自承担不同职能：焊前检测剔除尺寸不合格的工件，减少无效焊接；焊中引导纠正动态偏差，降低缺陷发生率；焊后全检拦截残留的缺陷，防止不良流出。三道工序协同工作，形成从“不焊不良”到“焊好”再到“不漏检”的完整质量控制链条。

GL-8000系列可同时应用于三个环节，同一型号仪器在不同工位的检测任务不同，但硬件和软件平台一致，便于企业统一设备管理和人员培训。可部署在焊接多个工位，对每个工件进行快速、客观、可量化的全检，在保证检测质量的同时满足产线节拍要求。对于从事焊接产品生产的企业而言，引入GL-8000系列进行焊后全检，是控制焊接质量、杜绝不良流出的有效技术路径。
