极端环境光纤镀金及钎焊密封技术

在工控领域的极端场景中，核聚变装置、核反应堆堆芯、熔盐化工容器及航空发动机燃烧室等，对光纤传感装备的可靠性提出了严苛要求。普通光纤的聚合物涂覆层在200℃以上易分解、高真空环境下会释气，无法满足工控监测的长期稳定需求，光纤金属化（镀金）成为核心解决方案。

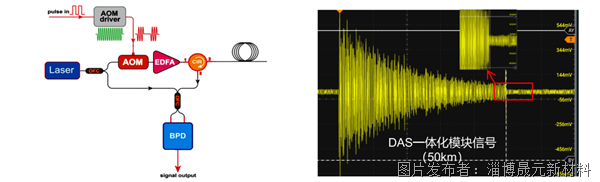

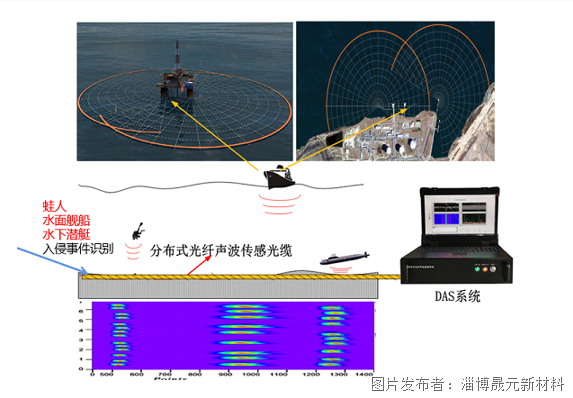

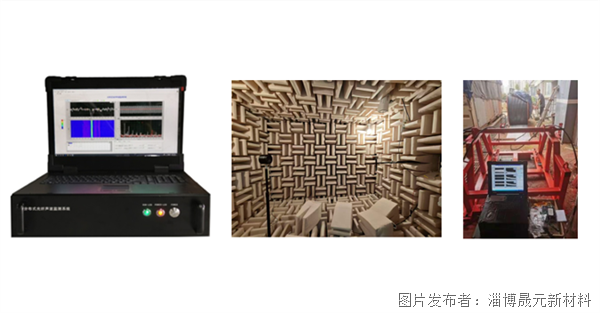

本文基于山东省科技型中小企业创新能力提升工程资助项目“面向核装置状态监测的边缘智能光纤分布式传感装备研究与应用”（项目编号：2023TSGC0970）的科研成果转化，聚焦磁控溅射与化学镀金两种主流工艺的核心差异，结合工程实测案例与分级钎焊密封技术，为工控领域极端环境传感装备的选型、落地与优化提供实操性技术参考，助力工控监测向高精度、高可靠性升级。

一、工控极端场景：光纤金属化的核心刚需

石英光纤本身耐高温性能优异（软化点约1600℃），但出厂时的聚合物涂覆层（丙烯酸酯、聚酰亚胺等）存在明显短板，难以适配工控领域的极端工况，具体表现为：在200℃以上环境中易分解、碳化，失去保护作用；高真空条件下会大量释气，污染设备腔体并影响监测精度；无焊接性，无法与金属法兰密封连接，难以实现光信号跨腔体传输，制约工控监测的有效落地。

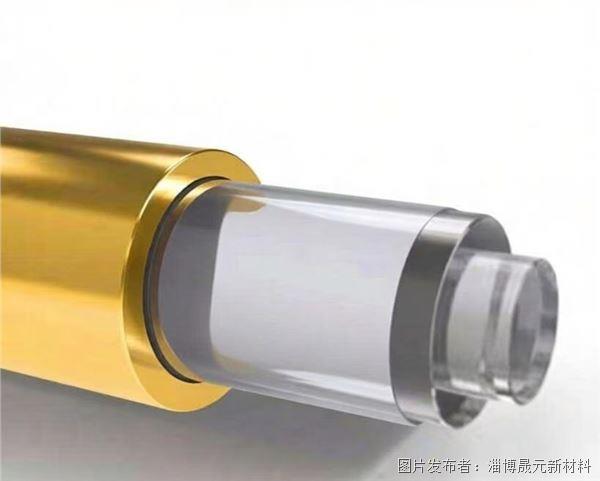

光纤镀金作为光纤金属化的主流方式，可实现宽温域耐受（-269℃至700℃）、无释气、导电可焊接的核心优势，完美适配工控极端场景的监测需求，成为极端环境下光信号稳定贯穿的基础，广泛支撑核工业、航空航天、熔盐化工等工控细分领域的关键参数监测，与铠装光纤、光纤传感跳线等产品协同，构建可靠的工控监测体系。

工控领域典型极端场景对光纤的核心要求：

•     核聚变托卡马克：偏滤器区域热负荷高达9 MW/m²，温度可达800℃，且存在强磁场和高真空（10⁻⁵ Pa量级），要求光纤无释气、耐高温、信号稳定；

•     核反应堆：堆内温度450~600℃，同时承受中子辐照，需光纤具备强附着力、抗辐射能力，保障长期监测可靠性；

•     熔盐化工容器：面临650℃左右的强腐蚀熔盐环境，要求光纤镀层致密无孔，能有效阻挡腐蚀介质渗透；

•     航空发动机燃烧室：壁温超过1200℃，压力脉动剧烈、振动频繁，需光纤镀层牢固、应变传递精准，适配复杂工控环境。

二、两种主流光纤镀金工艺：原理与工控适配性解析

当前工控领域应用最广泛的光纤镀金工艺为化学镀金与磁控溅射镀金，二者在沉积机制、性能表现上存在显著差异，直接决定其在工控极端场景中的适配性，具体解析如下：

（一）化学镀金：低成本常规适配，局限于普通工控场景

化学镀金（Electroless Gold Plating）工艺简洁，无需外接电源，将预处理后的光纤浸入含有金氰络合物和还原剂的镀液中，通过自催化氧化还原反应，使金离子在光纤表面还原沉积形成金层。该工艺设备投入小、流程简单，单根光纤镀金成本仅5~8元，适合大批量生产，可满足普通工控场景的基础需求。

但从工控极端场景的可靠性要求来看，其技术局限性尤为突出，难以适配高温、高真空、强腐蚀等工况：

•     附着力不足：金层与石英基底无化学键合，仅依靠微弱的范德华力附着，90°剥离强度仅3~5 N/mm²，在工控设备振动、温度波动等工况下易脱落；

•     致密性差：镀层针孔率通常>1%，在高温、熔盐等腐蚀环境中，针孔会成为介质渗透通道，加速光纤损坏，无法满足工控长期监测需求；

•     热膨胀失配：石英与金的热膨胀系数差距达20余倍，温度循环时界面产生巨大热应力，易导致金层起皮、剥落，影响工控监测信号稳定性；

•     存在释气隐患：镀液中的氯、硫、有机物等残留物无法完全清除，在高真空工控场景中会释气，污染设备腔体，影响监测精度，不适用于核聚变、核反应堆等高端工控场景。

（二）磁控溅射镀金：高能精密工艺，适配工控极端场景

磁控溅射镀金（Magnetron Sputtering）属于高能物理沉积工艺，在高真空腔体中，利用辉光放电产生的氩离子高速轰击金靶材，使金原子获得数十至上百电子伏特的动能，脱离靶材后沉积在光纤表面，形成致密、牢固的金层。该工艺虽设备投入较高（单台200~400万元）、单根光纤成本30~50元，但性能完全适配工控极端场景的严苛要求，是核工业、航空航天等高端工控领域的首选方案。

其核心优势贴合工控极端场景需求，具体表现为：

•     附着力极强：高速金原子撞击石英表面时，部分原子嵌入表层2~5 nm，形成Au-Si-O非晶过渡层，实现冶金结合，90°剥离强度可达15~18 N/mm²，能抵御工控设备振动、温度波动带来的应力冲击，避免镀层脱落；

•     致密无孔：溅射镀层针孔率可低于0.01%，能有效阻挡熔盐、气体等腐蚀介质渗透，适配熔盐化工、核反应堆等强腐蚀工控场景；

•     厚度精确可控：通过调节溅射功率和时间，可将金层厚度控制在0.1~5 μm，精度±0.05 μm，可根据不同工控场景的监测需求，定制化调整镀层厚度，与光纤传感跳线、铠装光纤等产品适配性更强；

•     无残留无释气：全程在高真空环境下完成，无任何杂质残留，符合高真空工控场景要求，不会污染设备腔体，保障监测精度稳定，适配核聚变等高端工控监测需求。

三、两种工艺工控适配性性能对比（附实测数据）

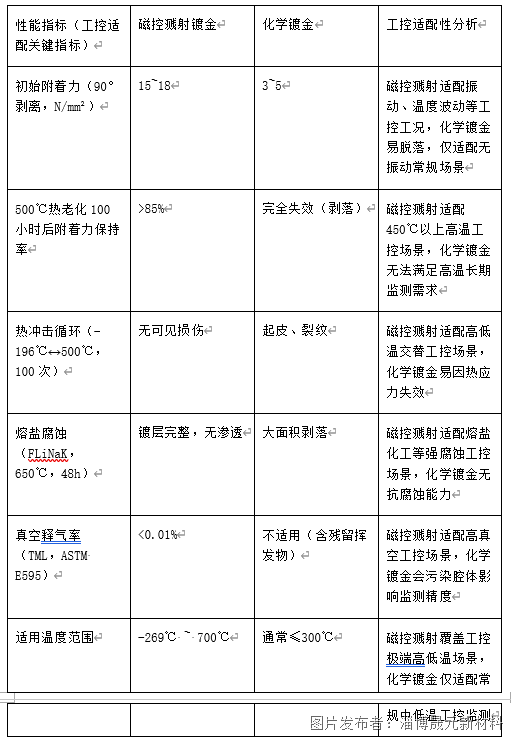

结合ASTM D3330、IEC 60793-1-50工控相关测试标准，参考WEST托卡马克2024年实测报告、JAERI-Tech 98-030（ITER多通道馈通件报告）及国内某核能检测中心2024年测试数据（编号NEL-2024-0821），从工控极端场景监测需求出发，整理两种工艺的关键性能对比，为工控工程师选型提供精准数据支撑：

数据来源：WEST托卡马克2024年实测报告（公开摘要）、JAERI-Tech 98-030（ITER多通道馈通件报告）、国内某核能检测中心2024年测试报告（编号NEL-2024-0821）。

四、工控极端场景应用案例：两种工艺实测效果对比

结合工控领域核工业、航空航天、熔盐化工等典型极端场景的实际应用案例，直观呈现两种镀金工艺的运行效果，为工控工程师提供实操参考，助力传感装备优化选型，推动光纤传感技术在工控领域的深度落地，赋能工控智能化升级。

案例1：核聚变托卡马克（WEST装置）工控监测

应用需求：偏滤器靶板温度工控监测，要求在800℃高温、10⁻⁵ Pa高真空、等离子体放电环境下长期稳定运行，监测精度±2.5℃，信号衰减低于0.05 dB/千小时，适配工控设备连续运行需求。

应用效果：采用磁控溅射镀金光纤写入再生光纤布拉格光栅（Regenerated FBG），累计运行3000小时，金层完好无损，传感器各项性能指标稳定，完全满足工控监测需求；早期尝试的化学镀金光纤，仅运行200小时即出现镀层剥落，导致信号中断，无法适配工控设备连续监测要求，与光纤“听诊”等智能监测方式的适配性极差。

案例2：国内实验快堆堆内工控传感系统

应用需求：堆容器铠装线引出接口光信号传输，属于核工控核心场景，要求在450~600℃堆内环境、中子辐照条件下连续运行，密封接头泄漏率≤1×10⁻⁴ Pa·m³/s，传输损耗增加不超过1 dB/年，保障核工控监测的安全性与可靠性。

应用效果：初始采用“化学镀金光纤+氩弧焊”密封方案，运行800小时后信号丢失，失效分析表明，金层起皮脱落，焊口附近光纤断裂，不符合核工控安全监测要求；改进后采用磁控溅射镀金光纤，搭配Au80Sn20共晶感应钎焊（峰值温度285℃），连续运行12个月（含两次停堆热循环），传输损耗仅增加0.8 dB，密封接头泄漏率稳定在2.3×10⁻⁵ Pa·m³/s，满足核工控长期稳定运行需求，与铠装光纤的适配性大幅提升。

案例3：熔盐堆腐蚀工控试验

应用需求：模拟熔盐化工工控场景，测试光纤在650℃ FLiNaK熔盐中的耐腐蚀性能，要求镀层完整、无介质渗透，保障熔盐化工工控监测的连续性。

应用效果：溅射镀金光纤（镀层厚度5 μm）浸没48小时后，经扫描电镜观察，镀层完整，能谱分析显示界面无氟元素渗透，完全适配熔盐化工强腐蚀工控场景；化学镀金光纤（厚度3 μm）浸没8小时即出现点蚀，24小时后大面积剥落，露出石英基底，无法满足熔盐化工工控监测需求。

案例4：航空发动机燃烧室工控监测

应用需求：燃烧室壁面应变工控监测，适配1050℃高温、10g（20~2000 Hz）振动、0~10000με应变范围，要求应变传递误差低于1%，FBG中心波长漂移小于0.3 nm，适配航空航天工控复杂工况。

应用效果：采用磁控溅射镀金光纤写入飞秒激光直写FBG，配合GH303镍基高温合金垫片通过六点对称点焊固定，长期运行后镀层无可见损伤，传感器各项性能稳定，与工控振动监测系统适配性良好；若采用化学镀金光纤，在该环境下仅能运行数小时，即因高温导致金层剥落，无法实现有效工控监测，难以支撑航空航天工控设备的安全运行。

五、工控场景关键配套技术：光纤与法兰的分级钎焊密封

在工控极端场景中，镀金光纤需穿过金属容器壁实现光信号传输，同时保证气密性，这是工控传感装备落地的关键难题。目前行业内常用的解决方案为分级真空钎焊密封，适配工控设备的密封要求，与镀金光纤协同保障监测系统的可靠性，可与光纤传感跳线、铠装光纤等产品形成完整的工控监测传输体系。

（一）结构组成

真空光纤馈通法兰作为核心密封部件，适配工控设备的安装需求，其结构主要包括：不锈钢法兰基体（304/316L或Inconel，适配工控设备金属腔体）→ 过渡镍管（或可伐合金，缓解热应力）→ 镀金光纤，三者通过两步钎焊实现牢固连接，保障密封性能与信号传输稳定性。

（二）分级钎焊工艺（工控实操优化版）

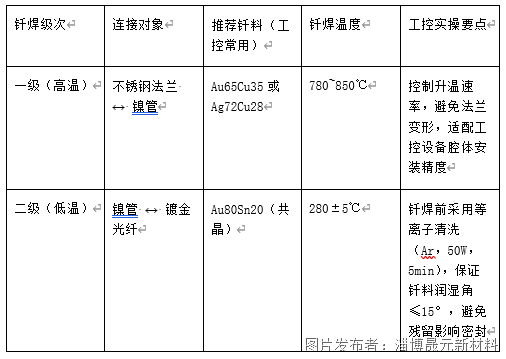

为避免高温钎焊损伤光纤，适配工控设备的精密性要求，工程上采用“高温+低温”两级钎焊工艺，明确工控实操参数，便于现场落地：

（三）密封性能（工控实测数据）

结合工控极端场景的密封要求，参考ITER项目及国内托卡马克装置的实测数据，分级钎焊密封的性能完全满足工控需求，具体如下：

•     ITER项目6通道光纤馈通件：泄漏率（He检漏）3.2×10⁻⁵ Pa·m³/s（工控要求≤1×10⁻⁴ Pa·m³/s），内压耐受5 atm无泄漏，15g扫频振动下插入损耗变化<0.1 dB，20℃↔200℃循环50次泄漏率稳定，适配工控设备振动、温变工况；

•     国内某托卡马克装置4通道馈通法兰：10⁻⁵ Pa真空下泄漏率实测8.6×10⁻⁶ Pa·m³/s，经300次液氮至300℃热循环后性能无明显变化，满足核工控长期密封需求。

六、工控应用实操注意事项（落地导向）

结合工控领域的实际安装、运行需求，针对镀金工艺选型、钎焊操作、机械固定等关键环节，梳理4点实操注意事项，助力工控工程师规避风险，保障传感装备长期稳定运行，提升工控监测的可靠性与安全性：

1.   镀金工艺选型：工控场景中，工作温度超过300℃、存在剧烈热循环、需要真空密封（优于10⁻³ Pa）或涉及熔盐腐蚀的，优先选择磁控溅射镀金光纤；若工作温度≤250℃且无特殊要求，化学镀金光纤可满足基本需求，但需定期巡检，避免因镀层失效影响工控监测，与光纤传感跳线等配件搭配时需注意兼容性；

2.   钎焊前表面处理：镀金光纤在钎焊前必须彻底清洁，优先采用等离子清洗，也可使用专用清洗剂，确保无有机物、氧化物残留，避免影响钎焊强度和密封性能，适配工控设备的精密密封要求；

3.   机械固定优化：不当的点焊、压接会引入局部应力，导致金层开裂，影响工控信号传输；建议在固定点预先用激光刻蚀微槽增加接触面积，优化焊接参数（参考值：18A，25ms脉冲），适配工控设备的振动工况，与铠装光纤的固定方式协同优化；

4.   辐照场景适配：核工控场景中，金的中子吸收截面较高，长时间高剂量中子辐照下会产生¹⁹⁸Au（半衰期2.7天），虽活度低于安全限值，但聚变堆14 MeV中子环境中，可在光纤通道前端加装含硼聚乙烯屏蔽体，保障核工控监测安全。

七、工控领域技术升级方向与行业展望

当前，工控领域对极端环境传感装备的需求日益提升，光纤镀金工艺的成本优化与性能升级成为行业发展重点，结合项目研究及工控行业趋势，未来主要聚焦三大方向，推动光纤传感技术与工控领域的深度融合，助力工控智能化转型：

•     成本优化：开发卷对卷连续溅射系统，提升光纤镀金生产效率，降低单根光纤生产成本，推动磁控溅射镀金工艺在工控领域的规模化应用，与光纤传感跳线、铠装光纤等产品协同降低工控监测系统成本；

•     性能升级：开展辐射硬化光纤（掺F或OH⁻）与溅射镀金工艺的兼容性研究，拓展其在核工控高辐射场景的应用；研发镀金层+陶瓷涂层（TiN、Al₂O₃）复合结构，适配超高温（>700℃）、强腐蚀工控场景，进一步提升光纤传感装备的耐极端环境能力；

•     工程化适配：研发多通道馈通法兰的自动化焊料点胶技术，控制各通道插入损耗一致性，降低工控工程应用成本；优化钎焊工艺参数，提升密封可靠性，适配更多工控极端场景的安装需求，与工控智能监测系统协同，提升监测智能化水平，如与光纤“听诊”等AI监测技术结合，实现工控设备故障提前预警。

随着工控技术向智能化、极端化方向发展，磁控溅射镀金工艺将逐步突破成本瓶颈，成为工控极端场景的主流选择；化学镀金工艺将继续发挥低成本优势，适配常规工控场景的规模化应用。两者协同发展，搭配钎焊密封技术，将进一步推动光纤传感装备在核工业、航空航天、熔盐化工等工控领域的深度应用，为工控极端环境监测提供可靠支撑，助力工控行业高质量发展。

结语

在工控极端场景中，光纤镀金工艺与钎焊密封技术的适配性，直接决定光纤传感装备的可靠性与落地效果。磁控溅射镀金凭借高能粒子注入带来的强附着力、高致密性优势，完美适配核工业、航空航天等工控极端场景；化学镀金则凭借低成本优势，满足常规工控场景的基础需求。配合分级钎焊密封技术，镀金光纤可实现高温、高真空、强腐蚀、强辐照环境下的长期可靠光信号贯穿，与铠装光纤、光纤传感跳线等产品协同，构建完善的工控监测体系。

本文所述技术依托山东省科技型中小企业创新能力提升工程资助项目“面向核装置状态监测的边缘智能光纤分布式传感装备研究与应用”（项目编号：2023TSGC0970）完成，希望能为工控领域的工程师、技术研发人员提供一份客观、可验证的实操性技术参考，助力工控极端环境传感装备的技术创新与工程落地，推动我国工控监测技术向高端化、高可靠性方向升级。
