蓝普锋RPC系列RPC2401 通讯模块

RPC2401提供PROFIBUS-DP从站扩展功能，通过使用本模块RPC2000系列PLC可作为PROFIBUS-DP从站连接到PROFIBUS-DP网络中。

• 产品性能



•                  通讯口数量：               1个


•                  接口类型：                   端子接线A+、B-


•                  通讯协议：                   PROFIBUS-DP （从站）


•                  站地址：                      1～125（由拨码开关设定）


•                  波特率：                      9.6/19.2/45.45/93.75/187.5/500kb
                                                       1/1.5/3/6/12Mbps，自适应


•                  数据传输区大小：        输出区最大128字节
                                                       输入区最大128字节


•                  每个段最多站点数：     32


•                  每个网络最多站点数： 126


•                  隔离耐压：                   现场与系统500VDC




• 功耗说明

• 工作环境

• DP从站接线与地址设定

1.  PROFIBUS-DP通讯接线方式：RPC2401通过接线端子A+和B-与主站相连；

2.  DP从站地址设置：8位拨码开关用来设置DP从站地址，每位拨码的开关状态指代不同的二进制数值

（ON表示1，OFF表示0），1~8位拨码组成的8位二进制数对应的十进制数值就是RPC2401的DP从站地址，

地址设置如图2所示。

注：拨码开关出厂默认设置均拨至“OFF”状态，即全部为“0”。

图2 开关状态与站地址对应关系

• 主站GSD文件获取途径

   在安装目录\RunPower\RunPro\PCBASEDIO下。

• 安装尺寸

• 主要接口及端子定义

① 模块端子：A+为DP从站通讯正进线和出线端，B-为DP从站通讯负进线和出线端，“*”表示此通道无实际物理连接；

② 指示灯：COM指示灯亮表示RPC2401与DP主站之间正在进行通讯数据交互，灭表示DP没有通讯数据交互。RUN用于显示模块运行情况；

③ DP拨码开关：8位拨码开关用来设置DP从站地址。

注：RPC2000系列PLC端子均为可插拔。

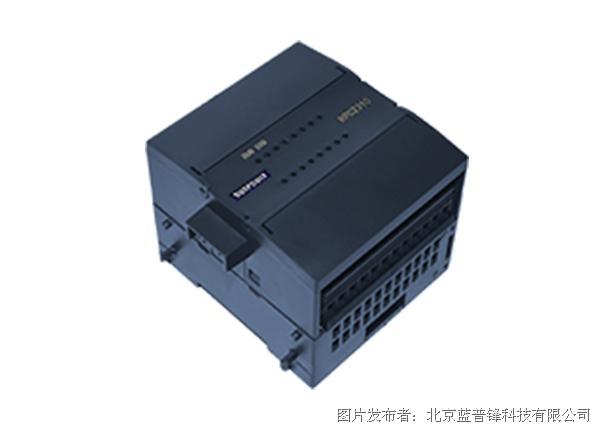

RPC2401模块图
