蓝普锋RPC系列RPC2230 - 16路输入输出 扩展模块

蓝普锋RPC系列RPC2230 - 16路输入输出 扩展模块

产品简介:

RPC2230集成8路数字量输入以及8路晶体管输出通道,数字量输入信号的额定电压为24VDC,数字量输出信号的额定电压为24VDC。

产品分类:

PLC 小型PLC

品牌:

蓝普锋

产品介绍

RPC2230集成8路数字量输入以及8路晶体管输出通道,数字量输入信号的额定电压为24VDC,数字量输出信号的额定电压为24VDC


  • 输入与输出


输入通道


通道数量

8


输入类型

漏型/源型


输入信号

额定电压24VDC


允许范围 030VDC


输入ON信号

1530VDC,允许最小电流3mA



输入OFF信号

05VDC,允许最大电流1mA



输入延时

<1ms(额定输入电压时)


隔离方式

光电隔离


隔离耐压

1000VDC


输出通道


通道数量

8


输出类型

晶体管


输出信号

额定电压24VDC


允许范围 20.4VDC28.8VDC


单点最大输出电流

1A


最大漏电流

1mA


公共端输出电流总和

<4A


浪涌电流

<8A100ms


通态触点阻抗

<0.2Ω


短路保护

外部提供


开关延时

<1ms


隔离方式

光电隔离


隔离耐压

1000VDC

  • 功耗说明


模块功耗


外部提供电源(24VDC

输入20mA;输出需根据负载进行计算


扩展总线电源(5VDC

90mA

  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结

  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm(H)


重量

120g


安装方式

导轨安装,标准35mm DIN导轨


面板安装

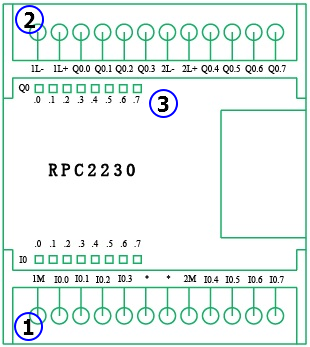

  • 主要接口及端子定义

模块输入端子:由公共端1M、2M及输入点I构成,1M为I0.0~I0.3的公共端,2M为I0.4~I0.7的公共端,可采用源型/漏型接法,“*”表示此通道无实际物理连接;

模块输出端子:由电源驱动端1L-、1L+、2L-、2L+及输出点Q构成,1L-、1L+为Q0.0~Q0.3的电源驱动端,2L-、2L+为Q0.4~Q0.7的电源驱动端;

指示灯:输入通道中,亮对应通道输入信号为1,灭对应通道输入信号为0;输出通道中,亮对应通道输出信号为1,灭对应通道输出信号为0。

注:RPC2000系列PLC端子均为可插拔。

图1  RPC2230模块图.png

1  RPC2230模块图
