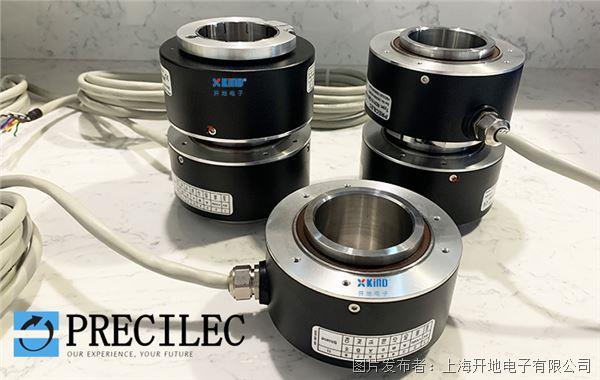

雷恩PRECILEC大通孔 空心轴 增量式旋转编码器RCI90D系列

雷恩PRECILEC大通孔 空心轴 增量式旋转编码器RCI90D 系列

90系列重载型增量编码器，坚固的耐振动设计
雷恩专用的ASIC光电技术，增强抗干扰长距离传输
通孔孔径最大可达30mm（12mm, 14mm, 16mm, 20mm, 25mm, 28mm可提供）
分辨率最大可达10000ppr(常规1024ppr; 2048ppr; 4096ppr)
温度范围-20...+85 °C （可定制-40...+85 °C）
防护等级IP65
专为钢铁冶金行业、起重行业、造纸行业、木材加工行业设计制造

电气参数 （Electronical Data）
电源电压   9-26Vdc;  5Vdc
脉冲数  1 ppr –10000ppr
响应频率   Max 300KHz
输出信号   A,  B,  Z,  /A,  /B,  /Z
零脉冲   标准0.25 T（0.5T ,1T 可选）
信号方向   A超前B信号90°;（轴端顺时针旋转）
感应机理   光电式
输出形式   HTL & TTL ( TTL与RS422兼容 )
输出电压   VH &e; 4v,    VL≤0.5v  @ 5Vdc
                  VH &e; Vcc-3v,  VL≤0.5v @ 24Vdc
消耗电流   140 mA  @ 5Vdc
                  40 mA   @ 24Vdc
上升时间   ≤ 200 ns  @ 5Vdc
                  ≤ 800 ns  @ 24Vdc
下降时间   ≤ 200 ns  @ 5Vdc
                  ≤ 200 ns  @ 24Vdc
插头输出   M23*12芯；哈丁插头10芯；端子盒式
电缆输出   径向8芯PVC电缆（12芯PUR可选）
绝缘阻抗    &e; 10M&Omea;
EMC   EN61000-6-2 ； EN50081-1(1992)

机械环境参数（Mechanical & Enviromental Data）
外径尺寸   90mm
孔径   最大孔径为30 mm（12mm,14mm,16mm,20mm及25mm可选）
壳体材质   铝材质
轴体材质   不锈钢
旋转速度   6000 rpm
启动力矩   5Ncm
转动惯量   550 gcm²
轴向载荷   50N
径向载荷   80N
耐振动性   200m/s² ( 10-1000Hz )
耐撞击性   500m/s² ( 6ms )
壳体固定   双弹簧片、扭力臂、长弹簧片
防护等级   IP65
工作温度   -40℃….+85℃
储存温度   -40℃….+95℃
重量   约700g ( 不含电缆 )
