摘要

介电常数与介质损耗因数是表征电介质材料在高频、音频乃至工频电场下电气性能的关键参数。本文旨在全面解析依据GB/T 1409-2006标准设计的高频/音频介电常数介质损耗测试仪的技术原理、核心构造、操作流程、性能参数、应用范围与日常维护知识，为相关领域的研究人员、质量工程师和技术人员提供一份详尽的技术参考与应用指南。

引言

在现代电气电子、航空航天、新材料研发等关键领域，从传统的陶瓷、云母、聚合物，到先进的复合材料、纳米材料，其在高频电路、绝缘系统、储能元件中的表现，很大程度上取决于材料本身的介电特性。介电常数（ε）反映了材料储存电场能量的能力，而介质损耗角正切（tanδ）则表征了材料在电场中因极化弛豫、电导等原因导致能量损耗的程度。精确测量这两个参数，对于评估材料的绝缘性能、信号传输损耗、高频器件的选型与设计至关重要。国家标准GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》 为此类测试提供了权威的方法指导。符合此标准设计的测试仪器，是保障测量结果准确性与可比性的基础。本文将围绕北京北广精仪仪器设备有限公司提供的GDAT-A型高频介电常数介质损耗测试仪及其配套装置，展开系统性论述。

第一部分：测试原理与核心技术

1.1 标准依据与方法概述

GB/T 1409-2006 标准涵盖了从工频、音频到高频（米波波段）频率范围内，固体、液体绝缘材料相对介电常数和介质损耗因数的多种测量方法推荐。对于高频测量，谐振法因其较高的灵敏度和精度而被广泛采用。标准中详细规定了测试电路、试样要求、环境条件和计算步骤，确保不同实验室间的数据具有可比性。本文所述的测试仪即是基于该标准推荐的高频谐振法（Q表法）原理设计制造的。

1.2 高频谐振法（Q表法）原理

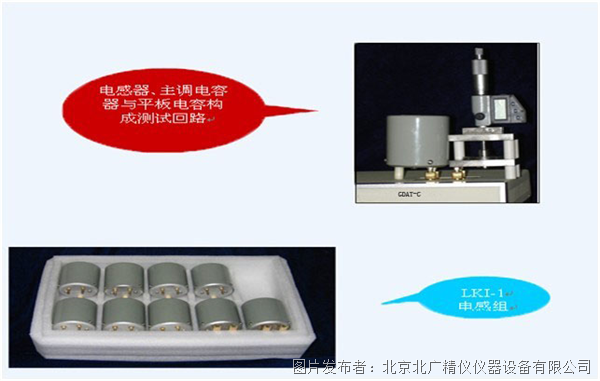

该仪器的核心测试原理为高频谐振法。其基本电路是由一个高频信号发生器、一个已知高品质因数的电感线圈（L）、一个标准可变空气电容器（C_s）和由被测材料构成的测试电容器（C_x）共同构成的串联或并联谐振回路。

当调节信号源的频率（f）或可变电容器的电容量（C_s），使LC回路发生电压谐振时，回路中的电流或电容器两端的电压达到最大值，此时的频率为谐振频率f0。品质因数Q值定义为谐振时回路中储存的能量与每个周期内消耗能量之比的2π倍，是衡量谐振回路选频特性与能量损耗的重要参数。

对于被测材料，将其制成特定形状（通常为平板状）置于测试电极之间，形成以该材料为介质的电容器C_x。通过测量在接入试样前后，为维持回路谐振状态，标准可变电容器的变化量，可以计算出试样的介电常数；通过测量接入试样前后，回路Q值的变化或谐振曲线的宽度，可以计算出试样的介质损耗角正切tanδ。

1.3 仪器的技术实现与创新

基于上述原理，GDAT-A型高频介电常数介质损耗测试仪 采用了一系列现代电子与计算机技术以实现自动化、高精度测量：

• 数字频率合成与锁定技术：仪器采用DDS信号源，能够产生频率范围宽、稳定性高的测试信号，并通过频率数字锁定技术，确保测试点频率的精确设定与稳定输出。

• 智能化测量与控制：以单片计算机作为控制与测量核心，实现了谐振点的自动搜索、频率的步进与锁定。系统能够根据测量条件自动切换Q值量程，并自动判断谐振状态，显著简化了操作流程，降低了对操作人员经验的依赖。

• 优化的调谐回路设计：仪器改进了传统Q表的调谐回路，最大限度地降低了回路自身的残余电感和分布电容，提高了测量的基础精度，尤其在高频段减少了系统误差。

• 自动稳幅技术：保留了经典设计中的自动稳幅功能，确保信号源输出幅度不随频率和负载的变化而波动，为Q值的精确测量提供了稳定的激励条件。

第二部分：仪器系统构成与核心组件

完整的测试系统由GDAT-A型高频Q表主机和BH916型介电常数测试装置（测微电极夹具）两大部分构成。

2.1 GDAT-A型高频Q表主机

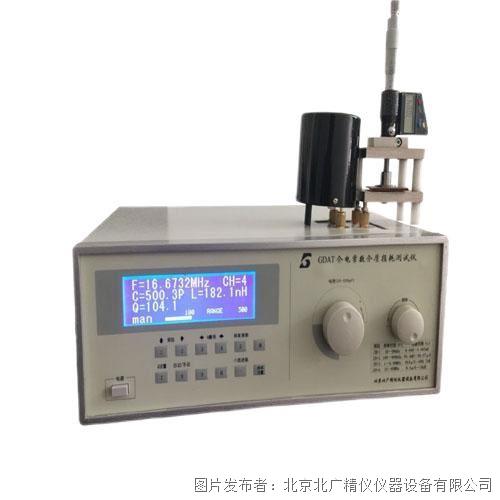

主机是整个系统的大脑，负责信号发生、数据采集、处理和显示。其面板包含以下主要部分（依据文档2图示与描述）：

• 显示屏：用于实时显示当前工作频率、Q值、电感量、等效电容等参数。

• 触摸控制按键：包括“频率搜索”、“频率暂停”、“频率加”、“频率减”、“电感切换+”、“电感切换-”等，提供直观的人机交互。

• 通道选择波段开关：位于左下方，通常有左、中、右三个档位，用于匹配不同的测试电感范围，确保仪器工作在最佳状态。

• 辅助电容调节旋钮：位于右下方，顺时针旋转到头时辅助电容最小。用于在特定情况下微调谐振点，尤其在手动精细调谐时使用。

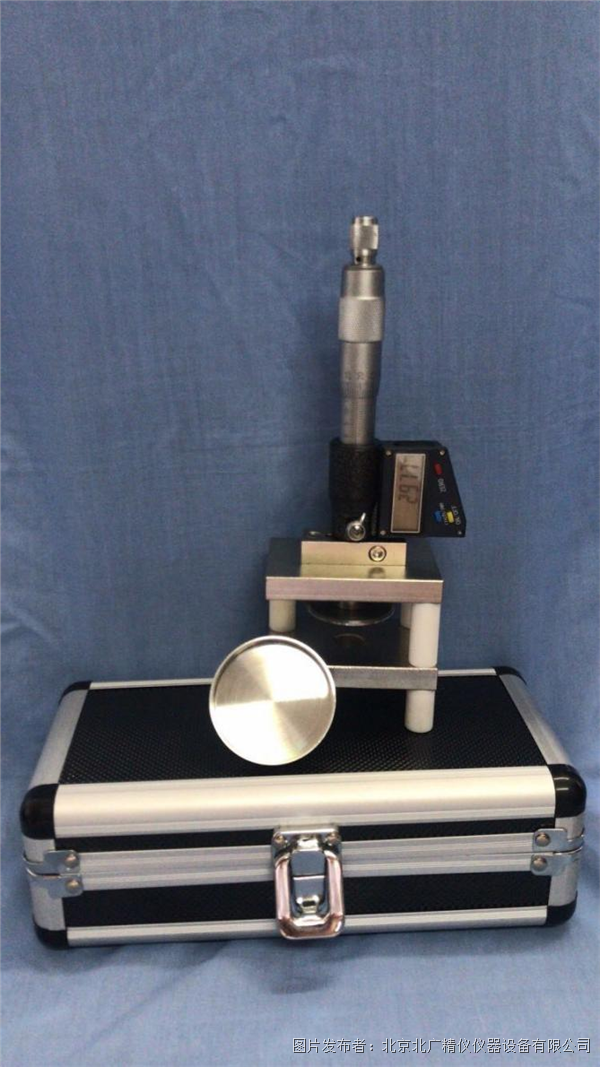

2.2 BH916型介电常数测试装置（测微电极夹具）

这是实现材料测试的关键机械部件，是一个高精度的测微装置，由两个核心的测微电容器并联构成：

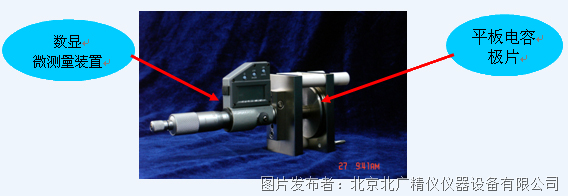

• 平板电容器（测量电容）：

  • 功能：用于夹持被测样品。其极片为平行板结构，极片直径通常有Φ50mm和Φ25.4mm两种可选，以适应不同尺寸的样品。

  • 调节机构：与一个高精度螺旋测微杆（千分尺）相连，用于精确调节两极片间的距离。极片平行度是保证测量准确度的关键，要求误差不超过0.02mm。通过读取测微杆的刻度值D，可以精确得到极片间距或样品厚度。

• 圆筒电容器（线性可变微调电容）：

  • 功能：这是一个线性度极高的可变空气电容器，主要用于在测量介质损耗时，通过改变其电容量来测量谐振曲线的宽度（带宽法）。

  • 结构：由两个同轴圆筒构成，通过另一个高精度的螺旋测微杆改变动筒与定筒之间的重叠长度，从而线性地改变电容量。其线性率是重要指标，通常为0.33 pF/mm ±0.05 pF/mm，即测微杆每移动1毫米，电容量变化约0.33皮法。其轴心同心度误差要求不超过0.1mm。

• 连接与安装：该装置通过支撑板和底板固定，并配有标准间距（25mm±1mm）的插头，可直接与主机背板的相应插座连接，构成谐振回路的一部分。整个夹具的自身损耗（夹具损耗角正切值） 要求极低，在1MHz时应≤4×10⁻⁴，以确保对低损耗材料测量的准确性。

第三部分：详细性能参数与技术指标

为确保信息的完整性并便于查阅，此处将文档中列出的核心性能参数以表格形式呈现，不作改动。

3.1 GDAT-A高频Q表主机技术指标

3.2 BH916测试装置（测微电极夹具）性能参数

第四部分：标准测试操作步骤详解

以下操作步骤综合了文档1和文档2的说明，以测量流程为主线进行梳理。

4.1 测试前的准备工作

1. 环境确认：确保实验室环境满足标准要求（温度23±2℃，相对湿度50±5%为佳，至少满足仪器工作条件：0-40°C，湿度<80%）。

2. 样品制备：根据GB/T1409-2006，将待测材料制备成表面平整、清洁、厚度均匀的圆形或方形试样，厚度通常为1-3mm，直径应略大于电极直径。测量前需对试样进行清洁、干燥等预处理。

3. 仪器连接与开机：将BH916测试装置的插头牢固连接到GDAT-A主机对应的Q表插座上。根据预估的测试频率范围，选择合适的标准电感线圈，安装在主机指定的电感接线柱上。连接电源，预热仪器15-30分钟。

4.2 介电常数（ε）测量步骤

1. 初始间距归零：旋转平板电容器的测微杆，使上下两个电极极片完全接触（注意力度，避免损坏）。记录此时测微杆上的刻度读数，记为 D₀。

2. 安装样品：松开电极，将准备好的试样平整地放入上下电极之间。缓慢旋转平板电容器的测微杆，使两极片刚刚夹住样品（手感需一致，避免过紧或过松）。记录此时新的刻度读数，记为 D₁。则试样厚度 t = D₁ - D₀。

3. 设置辅助电容：将主机右下方“辅助电容”旋钮顺时针旋转到底（电容最小位置）。

4. 选择电感与通道：开机后，在主机触摸屏上，通过“电感切换+”或“电感切换-”按钮，选择与实际安装电感值匹配的档位。同时，根据屏幕提示，调节左下方的“通道选择”波段开关至对应的通道（通常为左、中、右之一），使仪器识别当前谐振回路条件。

5. 自动搜索谐振：按下“频率搜索”键，仪器将自动在预设范围内扫描频率，寻找并锁定使回路Q值达到最大的谐振频率点。此时屏幕显示的Q值为最大值，频率为谐振频率f₀。若Q值未达预期，可再次搜索或手动微调频率（使用“频率+”、“频率-”键）。

6. 测量无样品时的电容补偿值：在保持频率不变（切记不要触碰频率键）的情况下，小心地将平板电容器中的样品取出。此时由于电容变化，回路失谐，Q值下降。然后，仅调节平板电容器的测微杆，使回路重新达到谐振（Q值再次最大）。记录此时测微杆的新刻度读数，记为 D₃。则电容变化量对应的间距变化为 ΔD = D₃ - D₀。

7. 计算介电常数：对于平板电极，介电常数ε（相对介电常数εᵣ）可近似由以下公式计算：εᵣ = t / (ΔD)。即，εᵣ = (D₁ - D₀) / (D₃ - D₀)。更精确的计算需考虑边缘效应，仪器或后续数据处理软件可能会进行修正。

4.3 介质损耗角正切（tanδ）测量步骤（谐振曲线变窄法/带宽法）

测量tanδ通常需要在测量ε的基础上，利用圆筒电容器的线性变化来测量谐振曲线的宽度。

1. 准备与初次谐振：将样品夹在平板电极间，间距调为样品厚度t（即读数为D₁）。辅助电容旋钮调至最小。开机并选择正确的电感和通道。按下“频率搜索”使回路谐振，记录此时屏幕显示的等效电容读数（或状态），记为 C₁。同时记录当前的Q值，记为 Q₀。

2. 测量有样品时的谐振曲线宽度：

   • 将圆筒电容器的测微杆调节到中间位置（例如10mm处）。

   • 确保回路处于谐振状态（Q=Q₀）。然后，缓慢顺时针旋转圆筒电容器的测微杆，同时观察Q值读数。当Q值下降到原来Q₀值的一半（即Q = Q₀/2）时，立即停止，记录圆筒测微杆上的刻度读数。

   • 再将圆筒电容器逆时针旋转，经过谐振点后继续旋转，直至Q值再次下降到Q₀/2，记录此时的刻度读数。

   • 计算这两个读数之差的绝对值，记为 M₁（单位：mm）。这个M₁正比于有样品时谐振曲线的宽度。

3. 测量无样品时的谐振曲线宽度：

   • 取出平板电极间的样品，并调节平板测微杆，使其恢复至夹住样品时的相同间距（即读数为D₁，此时电极间为空气）。

   • 将圆筒电容器调回中间位置（如10mm处）。再次“频率搜索”使回路谐振（此时频率会与有样品时不同）。记录此时的等效电容读数，记为 C₂，以及谐振Q值（可能不同于Q₀，可记为Q₀‘）。

   • 重复步骤2的操作：顺时针和逆时针调节圆筒电容，分别找到Q值下降到Q₀‘/2的点，记录两个刻度读数，其差的绝对值记为 M₂。

4. 计算介质损耗角正切：介质损耗角正切tanδ可由下式计算：

   tanδ = K * (M₁ - M₂) / [2 * (C₁ - C₂)]

   其中，K 是圆筒电容器的线性变化率，即单位长度变化对应的电容变化量，通常为 0.33 pF/mm（具体值以出厂校准值为准）。C₁和C₂是步骤中记录的等效电容读数（单位pF）。M₁和M₂的单位是mm。

第五部分：应用领域与材料范围

该测试系统适用于GB/T1409-2006标准所涵盖的各类固体和液体绝缘材料，在科研、质检、新品研发中具有广泛应用：

• 无机非金属材料：如氧化铝、氮化铝、钛酸钡等电瓷、装置瓷、电容器陶瓷；石英玻璃；云母等。

• 高分子聚合物材料：如聚乙烯（PE）、聚丙烯（PP）、聚四氟乙烯（PTFE）、聚酰亚胺（PI）、环氧树脂、聚苯乙烯（PS）、橡胶等塑料、橡胶、薄膜、胶带。

• 复合材料：包括树脂基复合材料、陶瓷基复合材料等，特别是用于高频电路板的覆铜板（FR-4、高频板材如PTFE基材） 的介电性能评估。

• 涂层与薄膜材料：各种功能性涂层、绝缘漆、电容器薄膜的介电性能测量。

• 高校与科研院所：用于材料科学、电气工程、电子科学与技术、物理学等专业的教学实验与前沿研究。

第六部分：仪器的维护、保养与注意事项

6.1 日常使用注意事项

1. 预热：仪器开机后需预热足够时间（通常15-30分钟），待电路稳定后再进行测量，以保证精度。

2. 谐振时间：避免让回路长时间处于强谐振状态，以免信号源功率器件过热。测量完成后及时退出或暂停。

3. 样品安装：放置和取出样品时动作轻柔，避免碰擦电极表面，影响极片平行度。夹持样品力度要均匀适中。

4. 频率与电感匹配：不同电感对应不同的最佳频率范围。应参考说明书提供的建议（如文档2中表格：25mH电感建议在100kHz手动搜频，5mH至0.5uH电感可在较高频率自动搜频等），选择合适的电感以获得较高的Q值和测量灵敏度。当自动搜索效果不佳时，应切换到手动模式精细调节频率和辅助电容。

5. 环境清洁：保持测试夹具和电极的清洁，防止灰尘、污渍影响测量。可用无水乙醇和脱脂棉轻轻擦拭，待完全干燥后使用。

6.2 定期保养与校准

1. 机械精度检查：BH916测试装置是高精度机械部件，应避免剧烈振动和碰撞。定期检查：

   • 平板电容器两极片的平行度（应≤0.02mm）。

   • 圆筒电容器的轴心同心度。

   • 两个测微杆的移动是否顺滑，分辨率是否达到0.001mm。

2. 电气性能验证：定期使用已知介电性能的标准样品（如标准陶瓷片、特氟龙片）进行测试，验证仪器测量结果的准确性。

3. 圆筒电容器线性率校验：如需精密校验，可使用高精度电容测量仪（分辨率±0.01pF），测量圆筒电容器从0mm到20mm每隔1mm位置的电容量，检查其变化是否符合线性率0.33pF/mm ±0.05pF/mm的指标。

4. 专业维护：仪器出现故障或指标异常时，不应自行拆卸维修。应联系厂家或专业技术人员进行处理。北京北广精仪仪器设备有限公司提供的联系方式为：电话 010-57432088，王春婷 18911397542。

第七部分：与相关电性能测试仪器的配套

介电常数与介质损耗测试是材料电性能评估的一部分。在实际研发和质检中，常需进行多项电性能测试。北广精仪公司可提供完整的电性能测试解决方案，相关仪器包括（基于文档1列表）：

• 电压击穿试验仪：用于测量材料的介电强度（击穿场强）。

• 体积表面电阻测定仪：用于测量材料的体积电阻率和表面电阻率。

• 导体/半导体电阻率测定仪：用于测量导体和半导体材料的电阻率。

• 耐电弧试验仪与耐电痕化指数测定仪：用于评估材料的耐电弧和抗漏电起痕性能。

• 滑动摩擦磨损试验仪：用于评估材料的摩擦学性能。

这些仪器与介电常数测试仪共同构成了对绝缘材料、电子材料、电工材料综合性能的评估体系。

结语

GB/T1409-2006高频介电常数介质损耗测试仪 是现代材料研究与质量控制的精密设备。深入理解其基于高频谐振法的测试原理，熟练掌握由GDAT-A高频Q表和BH916测微电极夹具构成系统的操作方法，严格遵守标准流程，并注重日常维护，是获得准确、可靠、可重复的介电性能数据的关键。本文通过对仪器原理、结构、参数、操作、应用和维护的系统性阐述，希望能为使用者提供有价值的指导，助力于新材料开发、产品性能优化与产品质量保障工作的有效开展。
