北广精仪单柱式数显橡胶拉力试验机BWN-10KN

  在橡胶制品、高分子材料、复合材料、金属线材、塑料薄膜、纺织物、包装材料等众多行业的研发、生产与质量控制环节中，对材料进行精确的力学性能测试是评估其可靠性、耐久性与适用性的基础。单柱式数显橡胶拉力试验机，作为一种结构紧凑、功能全面的材料试验设备，集成了高精度测力、宽范围调速、多功能测试与智能化数据管理于一体。本系统严格遵循相关材料测试标准，专为满足实验室、质检部门及生产现场对材料拉伸、压缩、弯曲、剥离、撕裂、剪切等静态力学性能进行标准化的高效测试需求而设计。

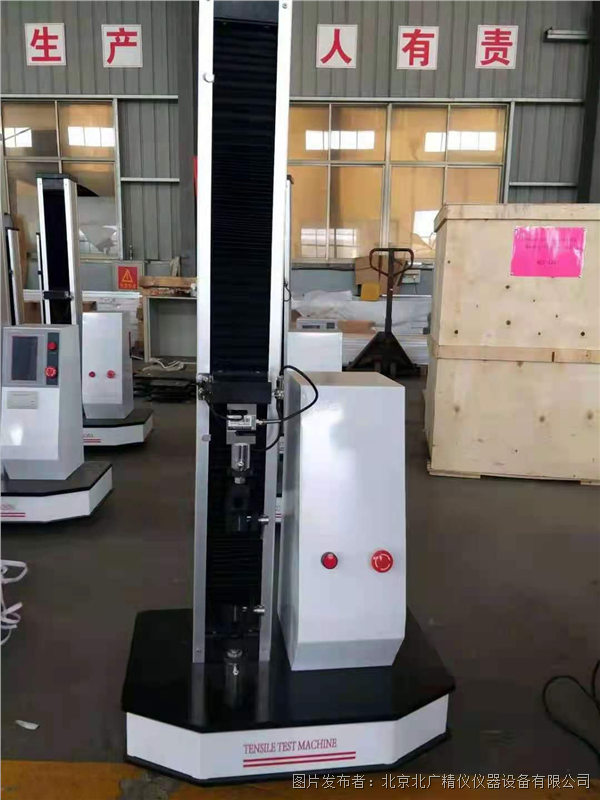

单柱式数显橡胶拉力试验机BWN-10KN采用单柱式（门式）高刚性机架，结构稳定，占地空间小。其核心摒弃了传统的表盘读数与手动记录模式，实现了从试验力施加、变形测量到数据计算、报告生成的全过程数字化与自动化。通过高分辨率传感器、精密丝杆传动系统与计算机闭环控制系统，设备确保了在宽量程范围内力值与位移控制的准确性与重复性，为产品研发、配方优化、来料检验、工艺监控与成品验收提供了科学、值得赖的量化依据。

一：系统核心设计理念与机械结构

单柱式数显橡胶拉力试验机BWN-10KN的核心设计目标是在有限的实验室空间内，提供稳定、可靠且功能完备的力学测试环境。其设计与架构围绕以下几个核心理念展开：

1.1 高刚性单柱式框架结构

设备主体采用优质合金钢经精密加工而成的单柱式（亦称门式）框架。这种结构具有较高的刚性比，确保了在施加轴向拉力或压力时，横梁与底座之间保持出色的对中性和稳定性，最大限度减少了机架变形对测试精度的影响。相较于双柱式机型，单柱式设计更为紧凑，节省了宝贵的实验室空间，同时保持了足够的测试宽度（标准350mm）与行程（标准950mm），能够满足绝大多数常规尺寸样品的测试需求。

1.2 精密机械传动与驱动系统

动力传递系统是试验机平稳、精确运行的核心。本机采用高性能步进电机或交流伺服电机作为动力源，通过高精度减速机增扭后，经由同步带传动，驱动台湾ABBA品牌的高精度滚珠丝杆旋转。滚珠丝杆副将电机的旋转运动转化为驱动横梁上下移动的直线运动。这种传动方式具有效率高、摩擦力小、轴向间隙小、定位精度高、寿命长等特点，为实现0.01-500mm/min范围内精确的速度控制提供了坚实的机械基础。

1.3 高精度测力与变形测量系统

力的测量由美国“传力”品牌的高精度应变式负荷传感器完成。该传感器线性度好、滞后低、抗侧向力能力强，可精确测量0-10kN范围内的拉压力。传感器信号经由24位高精度模数转换器（A/D）进行采集，力量解析度高达1/10000，确保了力值测量的细微变化也能被准确捕捉。位移测量则通过光电编码器与丝杆螺距换算实现，结合横梁移动控制，可精确计算试样的伸长、压缩变形。

1.4 全数字闭环控制系统

设备采用基于计算机的外部控制方式。控制软件通过多功能测控卡与主机通信，形成一个完整的闭环控制系统。用户设定的目标速度或力值作为指令，系统实时读取传感器的反馈信号（实际力值、位移），通过先进的PID控制算法，动态调整电机的驱动信号，使横梁的运动精确跟踪设定值。这种控制方式响应快、控制准，尤其在进行恒应力、恒应变等特殊测试时优势明显。控制系统还具备过载保护、限位保护、紧急停机等多重安全防护功能。

二：系统核心功能特性详解

2.1 模块化测试标准与丰富试验类型

设备配套的测试软件内置了模块化的测试标准库，用户可根据测试材料类型（如橡胶、塑料、金属、纺织品、粘合剂等）和测试目的，快速调用预设的测试方法，或自定义测试流程。软件支持的典型试验类型包括：

• 拉伸试验：测定材料的弹性模量、屈服强度、抗拉强度、断裂强度、断后伸长率、断面收缩率等。

• 压缩试验：测定抗压强度、压缩模量、压缩永久变形等。

• 弯曲试验：测定弯曲强度、弯曲模量、最大挠度等。

• 剥离试验：进行90°剥离和180°剥离，用于评估胶粘带、不干胶、复合材料的粘合强度。

• 撕裂试验：适用于薄膜、橡胶、织物、纸张等的撕裂强度测试。

• 剪切试验：评估铆钉、螺栓、粘接接头的抗剪切性能。

• 循环载荷试验：可进行低周次的拉伸-压缩循环测试。

2.2 智能化数据管理与报告生成

软件具备强大的数据管理能力。试验开始前，用户可输入试样的详细资料（编号、批次、规格尺寸等）。试验过程中，软件实时绘制力-位移、应力-应变、力-时间等多种曲线。试验结束后，结果（如最大力、强度、伸长率等）自动计算并列表显示。用户可对多条试验曲线进行叠加对比，分析数据离散性。软件支持自动生成包含公司标识、试样信息、测试条件、结果数据、曲线的标准测试报告，并可通过连接的彩色喷墨打印机或激光打印机直接打印输出。所有原始数据与报告均可存档，便于追溯与复现。

2.3 人性化操作界面与辅助功能

软件采用图形化中文操作界面，布局清晰，逻辑引导明确。横梁移动控制设有“快速粗调”和“慢速微调”功能，便于快速定位和精确对中试样夹持位置。具备“自动返程”功能，测试结束后横梁自动返回至初始位置。软件还提供“自动判断断裂”和“定伸长停车”、“定负荷停车”等功能，提高了测试的自动化程度。数据显示窗口采用8段LED数码管与计算机屏幕双显示模式，直观明了。

2.4 灵活的扩展性与定制化能力

设备的标准测试空间（宽350mm x 行程950mm）和速度范围（0.01-500mm/min）已覆盖绝大多数应用。同时，为满足特殊需求，制造方可提供定制服务，包括特殊测试空间、特殊测试速度、高低温环境箱、视频引伸计、大变形测量装置等。标准配置提供一副通用拉伸夹具，用户可根据试样形状（如哑铃型、矩形、线材、管材）选购对应的楔形夹具、气动夹具、缠绕夹具、压缩夹具、弯曲夹具、剥离夹具等，极大地扩展了设备的应用范围。

2.5 高标准的部件配置与可靠性

从配置清单可以看出，设备在核心部件上选用了国内外知名品牌产品，如美国的“传力”传感器、台湾的“ABBA”滚珠丝杆、德国的“扭卡特”减速机等，这为整机的长期稳定性、测量准确性和耐用性提供了保障。主要电气控制系统由制造方自主开发生产，便于提供及时的售后服务与技术升级。

三：设备工作原理深度解析

材料力学试验的本质，是通过可控的方式对标准试样施加力或位移，同步测量其响应，从而推算出材料的各项性能参数。

3.1 试验力产生与测量原理

设备的核心动作单元是横梁。当控制系统驱动电机转动时，通过传动系统带动丝杆旋转，使套在丝杆上的螺母带动横梁作垂直运动。横梁向上移动时，对上夹具施加拉力；向下移动时，可对放置在下压盘上的试样施加压力，或与下夹具配合对试样施加拉伸力（此时下夹具固定）。试样所承受的力通过传感器传递到机架。传感器内部的弹性体在受力后产生微小的形变，导致粘贴在其上的应变片电阻值发生变化，从而输出与受力大小成比例的电信号。该信号经放大、A/D转换后，被计算机软件采集并换算为力值。

3.2 变形与位移测量原理

试样标距内的变形是计算应变和弹性模量的关键。对于金属等变形较小的材料，通常使用外接的引伸计直接夹持在试样标距上，进行高精度测量。对于橡胶、塑料等大变形材料，常采用跟踪横梁位移（扣除系统柔度影响）或使用非接触式视频引伸计的方式来估算试样变形。设备的位移测量主要依赖于与电机同步旋转的光电编码器。编码器记录电机的旋转圈数，结合丝杆的螺距，即可精确计算出横梁的移动距离。

3.3 应力-应变曲线与性能参数计算

软件在测试过程中，以固定的频率同步采集力值（F）和变形量（ΔL）。根据试样的原始横截面积（A₀）和原始标距（L₀），软件实时计算并绘制应力（σ = F / A₀）- 应变（ε = ΔL / L₀）曲线。从这条曲线上，可以自动或手动判读一系列关键参数：

• 弹性模量（E）：应力-应变曲线初始直线段的斜率。

• 规定塑性延伸强度（Rp）：如Rp0.2，表示产生0.2%塑性应变时的应力。

• 抗拉强度（Rm）：试样在断裂前承受的最大力对应的应力。

• 断裂伸长率（A）：试样断裂后的总伸长与原始标距的百分比。

• 剥离强度：在剥离试验中，单位宽度剥离力曲线的平均值。

3.4 闭环控制原理

在进行恒速率位移控制（如常见的拉伸试验）时，软件以设定的横梁移动速度为目标，通过编码器反馈的实际速度进行PID调节，确保速度恒定。在进行某些特殊测试，如“恒应力速率拉伸”或“应力松弛”时，系统则以力值为控制目标，实时调整横梁移动速度，使试样所受的应力按设定速率增加或保持恒定，这对控制系统的动态响应性能提出了更高的要求。

四：系统性能参数与技术指标

为确保您获取完全准确、未经改动的原始性能数据，现将两份文档中提供的主要性能参数进行整合与独立陈列如下。这些参数是评估和选用本设备的核心技术依据。

主要部件配置清单

五：核心应用领域与典型测试方案

5.1 橡胶与弹性体行业

• 硫化橡胶：进行拉伸测试，获取抗拉强度、拉断伸长率、定伸应力、永久变形等关键数据，是配方研发和质检的核心项目。

• 热塑性弹性体（TPE/TPR）：评估其力学性能，作为替代传统橡胶或软质PVC的材料选择依据。

• 橡胶制品：对密封圈、输送带、胶管、减震垫等成品或试样进行力学性能验证。

5.2 塑料与高分子材料行业

• 工程塑料：测定增强或未增强塑料的拉伸、弯曲、压缩性能，用于结构件设计选材。

• 薄膜与软包装：进行薄膜的拉伸、撕裂、剥离强度测试，评估其承重、抗穿刺和封口质量。

• 管材与型材：进行管材的扁平压缩、纵向拉伸、环刚度等测试。

5.3 纺织物、无纺布与复合材料

• 纺织品与服装：测试织物、线、带的断裂强力和伸长率。

• 土工布与无纺布：进行宽条拉伸、撕破、顶破、剥离等试验，满足岩土工程标准。

• 纤维增强复合材料：评估单向布、层合板的拉伸、弯曲、层间剪切性能。

5.4 金属线材与轻型构件

• 金属丝、铜铝线：测试其抗拉强度、断后伸长率，用于电线电缆、弹簧钢丝等品质控制。

• 小型金属零部件：如紧固件、小轴、链条等的拉伸、剪切测试。

5.5 胶粘剂与包装材料

• 压敏胶带与不干胶：进行90°和180°剥离强度测试、持粘性测试。

• 包装材料：测试打包带、缠绕膜的拉伸强度与伸长率，纸箱边压强度等。

5.6 教学与科研

• 为高等院校材料、机械、土木等专业提供标准的材料力学性能教学实验平台。

• 支持科研院所进行新材料（如纳米复合材料、水凝胶、生物材料）的力学行为研究。

六：标准操作流程与关键注意事项

6.1 通用测试流程概述

1. 准备工作：开启主机和电脑电源，预热系统。根据试样形状和测试类型，选择合适的夹具并正确安装在试验机上。使用标准量具测量试样的原始尺寸（厚度、宽度、直径、标距等），并准确输入软件。

2. 试样安装：将试样置于夹具中，通过横梁的“上升/下降”按钮（粗调/微调）使试样对中、夹紧。确保试样受力轴线与夹具中心线重合。

3. 软件设置：在软件中选择或创建测试方法，设置试验速度、返回速度、采样频率、断裂判断条件、所需计算结果等参数。必要时，将力值和位移清零。

4. 开始试验：点击软件“开始”按钮。设备将按设定速度运行，自动绘制曲线，采集数据。

5. 试验结束：试样断裂或达到设定的停止条件后，横梁自动停止并返回至起始位置。软件自动计算各项结果。

6. 数据分析与报告：在软件中查看、分析测试曲线和结果数据。可对多条曲线进行比较。生成测试报告并打印或保存。

7. 结束工作：取下破坏的试样，清洁夹具和试验区域。关闭软件和主机电源。

6.2 关键注意事项（基于设备特性）

1. 环境要求：设备应安装在稳固的工作台上，环境清洁、干燥，无振动、无强电磁干扰，温度波动不宜过大。

2. 安全第一：试验进行时，严禁身体任何部位进入横梁移动区域或夹具之间。确保所有安全防护装置（限位开关、急停按钮）功能有效。

3. 正确选配夹具：夹具是力值传递的关键环节，必须确保其与试样匹配且夹持可靠，防止打滑或对试样造成不当损伤。楔形夹具需定期检查钳口的磨损情况。

4. 试样制备：试样的制备质量直接影响测试结果。应严格按照相关产品标准加工试样，确保尺寸准确、边缘无缺口、表面无损伤。

5. 定期校准：试验机属于计量仪器，应根据使用频率，定期（通常为一年）由法定计量机构或厂家进行力值、速度的校准，以确保数据的溯源性。

6. 日常维护：保持丝杆、导轨的清洁，定期涂抹少量润滑脂。检查同步带张紧度。避免设备在超负荷状态下运行。

七：设备的维护、保养与常见故障排查

7.1 日常与定期维护

• 清洁：每日试验后，清理设备表面的灰尘和散落的试样碎屑。定期清洁夹具钳口。

• 润滑：每运行数月或根据使用频率，在滚珠丝杆和导轨上施加指定的润滑油或润滑脂。

• 紧固：定期检查并紧固各部分的连接螺栓，特别是夹具安装螺钉。

• 电气检查：检查电源线、信号线有无破损，接头是否牢固。

7.2 常见故障现象与初步排查

• 开机无反应：检查电源插头、电源开关、空气开关是否正常。

• 力值显示异常（如为零、漂移、跳动）：检查传感器连接线是否牢固；检查试样是否夹好，有无打滑；在软件中执行“传感器清零”操作；检查周围是否有强干扰源。

• 横梁无法移动或移动不畅：检查急停按钮是否被按下；检查限位开关是否触发；检查电机、驱动器、控制卡连接线；检查传动系统是否有卡死现象。

• 试验速度不准：检查系统设置的速度单位是否正确；进行速度校准。

• 软件无法连接硬件：检查USB或串口数据线连接；检查设备是否已上电；在设备管理器中查看端口识别是否正常；重启电脑和设备。

• 测试结果重复性差：检查试样制备是否一致；检查夹具是否磨损、打滑；检查设备是否水平安装稳固；检查环境温度是否稳定。

八：标准配置、服务与技术支持

8.1 标准随机配件（基于文档整合）

一套完整的单柱式数显橡胶拉力试验机通常包含以下基本配置：

8.2 可选配件与扩展功能

• 专用夹具：压缩夹具、弯曲夹具、剥离夹具、线材缠绕夹具、纺织物夹具、气动平推夹具等。

• 变形测量装置：大变形引伸计、电子引伸计、非接触式视频引伸计。

• 环境试验装置：高低温试验箱，用于测试材料在不同温度下的力学性能。

• 特殊软件模块：松弛蠕变试验模块、疲劳试验模块、弹性模量专用计算模块等。

8.3 服务承诺

正规制造商通常提供包含设备安装调试、操作培训、一年保修、终身维护、定期回访、技术咨询等在内的服务体系。对于核心部件（如传感器、丝杆）可能提供更长的质保期。

结语

单柱式数显橡胶拉力试验机以其紧凑的结构、强大的功能、高精度的测量和智能化的操作，成为现代材料力学性能测试领域的一款通用且重要的设备。它将机械、电子、测量技术与计算机软件完美结合，不仅显著提升了测试效率与数据可靠性，也为深入理解材料特性、优化产品设计、严控生产质量提供了不可或缺的技术手段。无论是在工厂的质检中心验证产品一致性，还是在研究院所探索材料科学的前沿，它都是一位值得信赖的、精密的数据提供者。
