北广精仪绝缘材料高温电阻率测定仪

  在现代电工电子、航空航天、新能源材料及前沿科研领域，绝缘材料是保障设备安全、可靠、高效运行的基础。对其电学性能的评估，尤其是电阻与电阻率参数的精确测定，是材料研发、质量控制与安全认证的关键环节。在实际应用中，材料往往并非处于理想的室温环境，而是在各种高温条件下工作。例如，电动汽车电机绕组、风力发电机定子、高压输电线路绝缘子、航空航天器内部线缆、以及各类电力电子元器件的封装材料等，都可能长期暴露在数十摄氏度乃至数百度的高温环境中。温度会显著影响材料内部载流子的浓度与迁移率，从而改变其导电特性。因此，在高温条件下对绝缘材料的体积电阻率与表面电阻率进行准确测量，对于评估其在实际工况下的绝缘性能、预测其长期可靠性、防止因绝缘失效引发的短路、击穿乃至火灾事故，具有不可替代的重要意义。

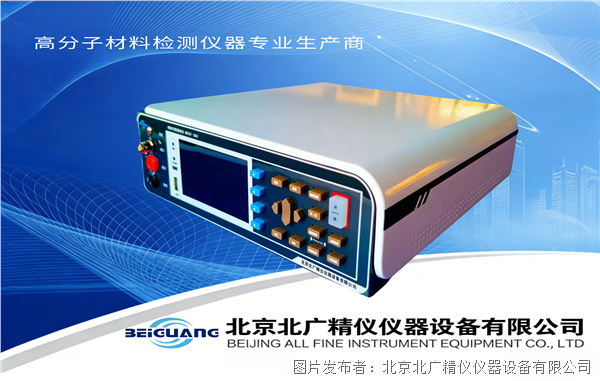

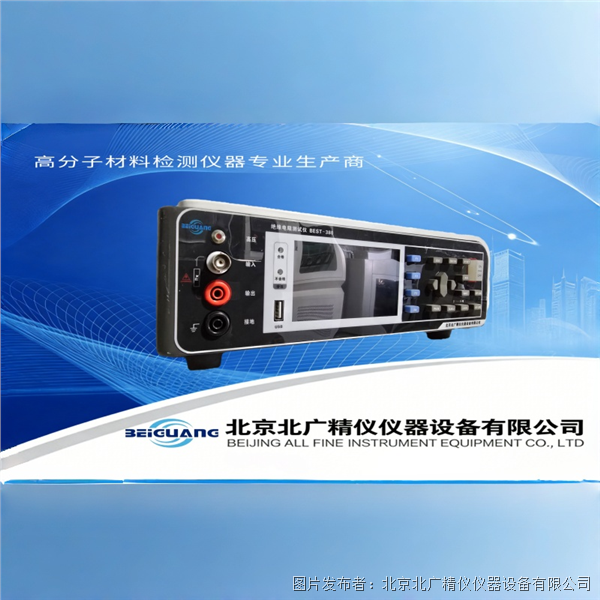

北京北广精仪仪器设备有限公司推出的电阻率测定系统，正是为满足这一严苛测量需求而设计的高性能综合性解决方案。该系统不仅能在常温下执行精密测量，其核心设计理念与丰富的配件兼容性，使其能够与外部温控设备（如恒温油浴、高温烘箱）无缝集成，构建起一套完整的绝缘材料高低温电阻率测试平台。本文将以该系统的核心主机——BEST-380型体积表面电阻率测定仪为基础，深入解析其技术原理，并重点探讨其如何应用于高温环境下的绝缘材料电阻特性研究。

一、 设备系统概述与高温测试集成方案

绝缘材料高温电阻率测定仪是一台由高性能微处理器控制的精密仪器。其核心功能是在直流测试电压下，测量材料的绝缘电阻、体积电阻、表面电阻，并通过内置算法直接计算出体积电阻率和表面电阻率。为了实现高温下的测试，需要构建一个“主机 + 温控环境箱 + 专用高温测试电极”的系统。

高温测试系统工作流程简述：

1. 样品准备：将待测绝缘材料样品制备成标准要求的形状与尺寸。

2. 高温环境建立：将样品置于高温环境箱（如恒温油浴槽或高温烘箱）内的专用测试电极中。该电极需采用耐高温、低漏电的材料（如特氟龙、陶瓷）制作，并配备高温屏蔽导线与主机连接。

3. 系统连接：将高温环境箱内的测量电极通过高温屏蔽电缆与BEST-380主机的高压输出端（H端）、测量输入端（L端）和保护端（G端）正确连接。

4. 参数设置：在BEST-380主机上设定所需的测试电压、测量模式、延时时间等参数。同时，在高温环境箱的控制面板上设定并稳定在目标温度点。

5. 平衡与测量：保持目标温度足够长的时间（通常根据材料厚度和热导率确定，如30分钟至数小时），确保样品整体温度均匀并与环境达到热平衡。之后，通过主机启动测试程序，仪器自动施加电压、采集电流、计算并显示电阻及电阻率值。

6. 数据记录与分析：仪器可直接读取数据，或通过其丰富的接口（如RS-232、LAN）将测试数据实时传输至上位机软件，记录不同温度下的电阻/电阻率变化曲线，用于研究材料的电学性能与温度的关系。

该集成方案的关键在于BEST-380主机具备高精度、高输入阻抗和强大的抗干扰能力，能够准确测量在高温环境下可能变得极其微弱的泄漏电流（可低至10^-16A量级），并将之转化为可靠的电阻数据。

二、 设备核心原理与符合标准体系

1. 测量原理

绝缘材料高温电阻率测定仪采用经典的“三电极系统”或“保护电极系统”进行测量，这是国际电工委员会（IEC）和国家标准（GB）中规定的标准方法，用于消除表面漏电流和边缘效应对测量结果的影响，确保测量的准确性。

• 体积电阻率测量：在被测样品相对的两个表面上放置电极（通常为测量电极和高压电极），并施加直流电压。测量流过样品体内的电流，通过样品的几何尺寸（厚度、电极面积）计算得出体积电阻率。体积电阻率反映了材料内部的绝缘特性。

• 表面电阻率测量：在同一表面的两个同心环状电极（通常为环形电极和同心圆电极）间施加电压。测量沿样品表面流过的电流，通过电极的几何尺寸计算得出表面电阻率。表面电阻率反映了材料表面的绝缘特性，易受环境湿度、污染影响。

2. 符合标准体系（文档所列标准节选与解读）

该仪器严格遵循国内外一系列关于绝缘材料、静电防护及电阻测试的基础与专业标准，为其测量结果的权威性与可比性提供了根本保障。与高温测试相关的标准基础主要源自其核心遵循的常温测试方法标准，这些方法是高温测试的基准。

• GB/T 1410-2006《固体绝缘材料体积电阻率和表面电阻率试验方法》：这是中国国家标准中关于固体绝缘材料电阻率测试的基石性方法标准。它详细规定了测试电极系统、样品制备、测试程序和环境条件。任何在高温下的扩展测试，其基本方法学都建立在该标准之上。

• ASTM D257-99《绝缘材料的直流电阻或电导试验方法》：这是美国材料与试验协会的对应标准，在国际上被广泛接受。仪器同时符合中美两大标准体系，使其数据可用于国内认证与国际合作。

• GB/T 1672-1988《液体增塑剂体积电阻率的测定》：此标准明确涉及对液体材料电阻率的测量。在进行高温测试时，某些固体绝缘材料（如电缆料）的增塑剂或内部组分可能在高温下发生变化，此标准为评估相关液体成分的电性能提供了方法依据。

• 相关静电与安全标准：文档中列出的一系列GB标准（如GB 12014防静电工作服、GB 4385-1995防静电鞋、GB 4655-2003橡胶工业静电安全规程、GB/T 22042-2008服装防静电性能表面电阻率试验方法等）以及GJB（国家军用标准），指明了该仪器在评估材料静电防护性能方面的应用。高温环境可能影响材料的静电耗散能力，该仪器可用于研究温度对材料抗静电或导电性能的影响。

这些广泛的符合性表明，BEST-380不仅是一台测量仪器，更是一个符合多维度质量与安全规范的技术平台，为在包括高温在内的复杂条件下评价材料电性能提供了标准化的工具。

三、 核心性能参数详解

以下参数完全摘自您提供的【文档内容】，它们是BEST-380型体积表面电阻率测定仪固有技术能力的量化体现，是评估其能否胜任高精度、高稳定性测量任务（包括与高温环境集成测试）的核心依据。

● 一般功能:

• 测量参数：绝缘电阻R，泄漏电流I，表面电阻Rs，体积电阻Rv

• 测试电压：1-1000v (1000个档位可以调)

• 测试范围：电阻10²Ω ~ 10¹⁶Ω (基本覆盖半导电材料和超绝缘材料的电阻测量，超出显示电流最大换算可到20次方)，电阻率最高可达到10²²Ω·cm

• 测量方式：手动/自动两种

• 界面语言选择：英文/中文两种

• 显示位数：4/5位两种选择

• 测量模式：三种

• 测试速度可选择：快速5次/秒，慢速1次/秒，两种可选

• 回读电压精度：0.5% ±1V

• 测试特点：带设置记忆功能，开机一键测试出结果，不用反复设置

• 可设定测量延时和放电延时

• 十种自定义测量模式：可以用户自己编辑，开机直接调取，满足不同材料的测试需求

• 量程超限显示：量程上超和量程下超

• 输入端子：香蕉插头，BNC插头

• 精度保证期：1年 (根据计量证书有效期，可在全国任意检测所检测，精度保证)

• 操作温度和湿度：0℃ 到 40℃，80%RH以下(无凝结)

• 存储温度和湿度：-10℃ 到 60℃，80%RH以下(无凝结)

• 操作环境：室内，最高海拔2000m

• 电源电压：110V/220V AC

• 频率：47Hz/63Hz 两种供电模式

• 功耗：50W

• 尺寸：约331mm x 329mm x 80mm

• 重量：约4.1kg

● 显示与操作:

• 显示：采用4.3寸高分辨率TFT屏显示，操作简单

• 机身小巧，功能强大，测试性能卓越

● 精度与速度:

• 回读电压精度：0.5% ±1V

• 绝缘电阻最大精度：1% (快速测试)

• 最小测试周期：仅需200ms (恒压测试)

• 采用恒压测试法快速测量绝缘电阻

● 接口与连接:

• HANDLER接口

• RS-232接口

• 以太网接口

• U盘接口

• 可连接上位机软件操作

● 供电:

• 110v~240V 双模式供电

• 电源频率 47Hz~63Hz

• 最大功耗 50W

标准配置:

1. 测试仪器1台

2. 电源线1条

3. 测试电极1套

4. 使用说明书1份

5. 测试主机1台

6. 出厂测试报告1份

7. 上位机连接线1条

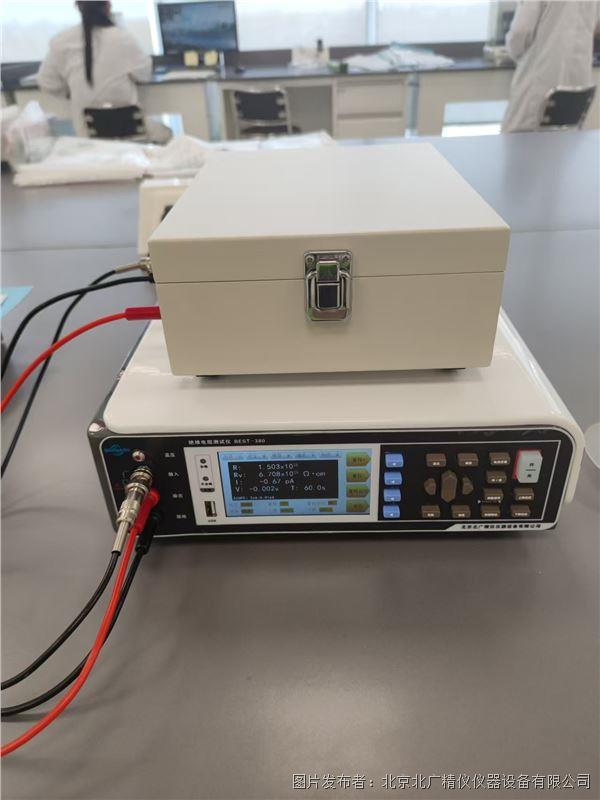

8. 屏蔽箱1个

9. 测试夹1套

10. 232数据串口组件1套

四、 在高温电阻率测试中的独特技术优势

当我们将BEST-380主机应用于集成化的高温测试系统时，其文档中描述的诸多技术特点转化为了解决高温测量挑战的显著优势：

1. 高输入阻抗与微弱电流检测能力：高温下，优质绝缘材料的电阻率仍然可能维持在极高水平（>10^15 Ω·cm），对应的泄漏电流极其微弱（<10^-12 A）。仪器高达10^16 Ω的直接测量能力和通过电流换算扩展至10^20 Ω量级的能力，确保了能够准确捕捉这种微小电流变化，这是进行有效高温绝缘评价的前提。

2. 宽范围、高精度可编程测试电压：1-1000V范围内1000档可调的直流电压，为用户研究电场强度对材料高温电阻特性的影响提供了极大的灵活性。例如，可以测试材料在不同温度、不同电场下的导电行为，研究其电导机制的转变。“回读电压精度0.5%±1V”保证了施加在样品两端的电压准确已知，这是计算电阻率的必要条件，尤其在高温下导线和接触电阻可能引入额外误差时尤为重要。

3. 优异的稳定性与抗干扰设计：高温环境箱可能带来额外的电磁干扰和热噪声。仪器采用“恒压测试法”和精密的屏蔽设计（标配屏蔽箱），能够有效抑制外部干扰，确保在稳定的高温环境中获得重复性良好的数据。其“自动扫描”和“量程超限显示”功能，能自动适应因温度变化导致的电阻值巨大波动，快速找到合适的量程。

4. 自动化、可编程的测试流程：高温测试往往需要长时间的热平衡和多个温度点的数据采集。“十种自定义测量模式”和“可设定测量延时和放电延时”功能，允许用户预先编好完整的测试程序（如：升温至T1，恒温30分钟，自动测量并记录，放电，再升温至T2...）。通过RS-232或以太网接口与上位机软件及温控箱联控，可以实现无人值守的自动化温度-电阻率关系扫描，极大提升实验效率和数据一致性。

5. 丰富的接口与数据处理能力：配备的HANDLER接口可用于构建全自动测试流水线；U盘、RS-232、LAN接口方便将不同温度下海量的电阻、电阻率、泄漏电流数据实时导出，便于后续绘制电阻率-温度曲线、分析活化能、研究材料绝缘性能的温度依存性。

五、 高温绝缘测试的典型应用领域分析

结合设备能力与相关标准，其高温电阻/电阻率测试系统在以下领域具有明确的应用价值：

1. 电工绝缘材料研发与品控：用于评价云母带、绝缘漆、浸渍树脂、层压制品、电工塑料（如PEEK、PI、PTFE）等在不同工作温度下的体积和表面电阻率，确保其在长期高温运行下的绝缘可靠性，防止电机、变压器、电器绕组因绝缘老化而击穿。

2. 电线电缆行业：评估交联聚乙烯（XLPE）、乙丙橡胶（EPR）、硅橡胶等电缆绝缘料和护套料的热稳定性。通过测量其在高温（如90°C, 105°C, 甚至更高长期工作温度）下的电阻率，可以预测电缆在满载运行时的绝缘状态，是产品型式试验和材料筛选的关键项目。

3. 电子封装与基板材料：随着电子设备功率密度增加，封装材料和电路基板（如环氧模塑料、陶瓷基板、高频PCB材料）面临更高的工作温度。测量其高温下的绝缘性能，对于防止漏电、保证信号完整性、提高器件可靠性至关重要。

4. 新能源领域：在光伏组件中，评估背板、封装胶膜（EVA/POE）在户外高温高湿环境下的绝缘性能；在锂电池中，研究隔膜在高温下的离子电导与电子绝缘平衡；在燃料电池中，评估质子交换膜等材料的电性能。

5. 航空航天与特种材料：用于测试航空航天器用线缆绝缘、复合材料的绝缘性能在宽温域（如-55°C 至 +200°C 或更高）内的变化，满足相关国军标（GJB）对材料环境适应性的严苛要求。

6. 科研与机理研究：在材料科学基础研究中，电阻率-温度关系是研究材料导电机制（如离子导电、电子导电）、相变、老化行为的重要手段。该仪器的高精度和宽量程为相关研究提供了可靠的工具。

六、 操作指南与高温测试注意事项

在进行高温集成测试时，除遵循设备基本操作规程外，还需特别注意：

1. 系统搭建：确保高温环境箱（油浴/烘箱）温度均匀性良好，控温精度满足实验要求。使用耐高温、低损耗的测试电极和屏蔽电缆。所有连接必须牢固，防止因热胀冷缩导致接触不良。

2. 样品与电极：样品制备需平整、清洁、无缺陷。高温电极与样品接触需良好、均匀，可采用适当的压力装置。电极材料在测试温度下应保持稳定，不与被测材料发生反应，且自身绝缘电阻要远高于样品电阻。

3. 热平衡：升温至目标温度后，必须保留足够的恒温时间，确保样品内部温度均匀并达到设定值。对于厚样品或低热导率材料，此时间可能需要数小时。未达到热平衡的测量结果无意义。

4. 安全与防护：高温测试存在烫伤风险，操作需佩戴隔热手套。测试电压可能高达1000V DC，必须严格遵守高压电气安全操作规程。测量完成后，需先对样品充分放电，再关闭高温箱并取出样品，防止残余电荷和高温造成伤害。

5. 数据解读：高温下材料的电阻率可能随施加电压的时间而变化（吸收电流、极化效应）。因此，需标准化测量时间（如充电1分钟后的读数）以进行有效对比。仪器的“测量延时”功能可用于统一此条件。

结论

绝缘材料高温电阻率测定仪，以其宽达10^16 Ω的直接测量范围、高达10^22 Ω·cm的电阻率测量能力、0.5%的回读电压精度以及1%的电阻测量精度，构成了一个坚实的高精度测量核心。当其与外部温控设备相结合时，便构成了一套功能完备的绝缘材料高温电阻率测试系统。该系统严格遵循GB/T 1410、ASTM D257等国内外核心标准，其自动化、可编程的特性，以及丰富的接口和数据处理能力，使其不仅能满足常规质检需求，更能胜任复杂的科研级材料高温电性能表征任务。

从电机绝缘、电缆材料到电子封装和前沿新材料研究，在需要探究温度对材料绝缘特性影响的各个领域，这套基于BEST-380的集成化测试方案，为工程师和科研人员提供了从室温到高温、从材料筛选到失效分析的全方位、高可靠性数据支持。通过对材料在模拟工作温度下的电性能进行提前评估，可以有效指导产品设计、优化材料配方、预防潜在故障，从而为提升各类电力设备、电子产品和尖端装备的长期运行安全性与可靠性奠定基础。
