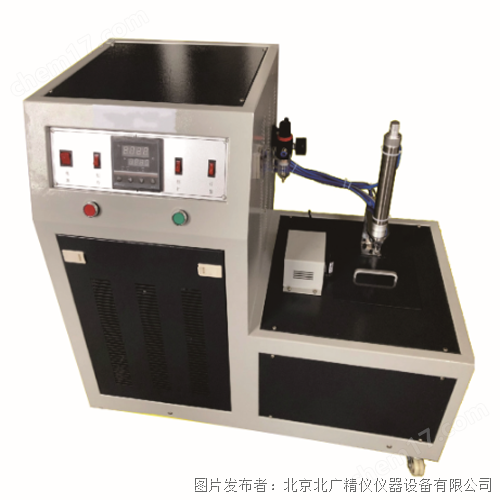

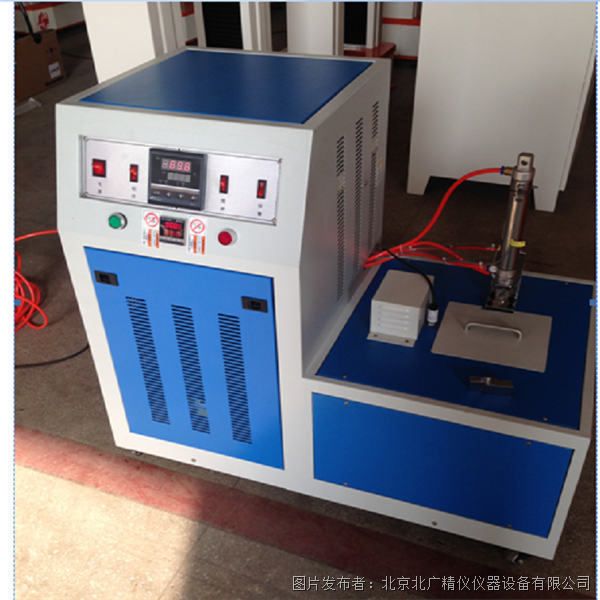

北广精仪GB/T1682-2014高铁橡胶低温脆性试验机

一、 设备概述与核心标准解析

• GB/T 1682-2014：硫化橡胶低温脆性测定的单试样法标准，是当前高铁橡胶检测的主要依据。

• GB/T 5470-2008：塑料冲击脆化温度的试验方法标准，适用于各类塑料材料。

• HG/T 2-162-1965：塑料低温冲击压缩试验方法（部分早期设备或特定材料可能参考）。

• ISO 812、ASTM D746 等国际标准：满足出口产品或国际比对需求。

二、 设备核心性能参数详解

• 控温范围：室温 ~ -70℃。这意味着设备能够模拟从常温到极寒（-70℃）的广阔温度区间，完全覆盖并远超高铁橡胶常规测试需求（通常-40℃ ~ -60℃已足够），为材料研发和极限测试提供了充裕空间。前提是室温不高于25℃。

• 恒温精度：±0.3℃。这是衡量设备温场稳定性的关键指标。极高的恒温精度确保了试样在整个浸泡和测试期间，所处环境的温度波动极小，从而保证了脆性温度测试结果的重复性和准确性。波动过大会直接导致测试结果离散，无法精确判定材料的真实脆化点。

• 降温速度：

  • 0℃ ~ -30℃：约 2.5℃/min

  • -30℃ ~ -40℃：约 2.5℃/min

  • -40℃ ~ -70℃：约 2.0℃/min
    分段控速的降温策略，符合制冷系统的科学工作逻辑，既能保证从常温到低温的快速达到，又能在超低温段保持稳定、均匀的降温，防止温度过冲，保护压缩机，并确保冷却介质（如乙醇）温度均匀。

• 最大外形尺寸：900 mm (长) × 500 mm (宽) × 800 mm (高)。此参数关系到设备在实验室内的摆放和空间规划，属于紧凑型台式设计，对实验室空间要求友好。

• 工作室有效空间：280 mm (长) × 170 mm (宽) × 120 mm (高)。这是容纳冷却介质和试样的核心区域。其尺寸需确保试样能完全浸入冷却液，且液面以上有足够空间避免介质外溅，同时保证内部温度场均匀。

• 可装试样数量：支持单试样（如橡胶类，依据GB/T1682-2014）和多试样（如塑料类，可达5-15个，依据GB/T 5470-2008）两种夹持器。这体现了设备的兼容性和高效率，用户可根据测试标准灵活更换夹具。

• 冲击距离：冲击装置弹簧在压缩状态下，冲击器端部到试样的距离为 (25 ± 1) mm。这是标准严格规定的关键机械参数，确保每次冲击的势能一致。

• 冲击弹簧规格：

  • 自由状态：直径19 mm，长度85-90 mm。

  • 压缩状态：长度 (40 ± 1) mm，负荷 108 N ~ 118 N。
    弹簧的规格和预压缩力是产生标准规定冲击能量的核心，必须严格符合标准，否则冲击力不准确，测试结果无效。

• 数字计时器：范围0秒 - 99分钟，分辨率1秒。主要用于精确控制试样的冷冻时间，标准规定通常为 3.0 ± 0.5 min。精确计时是保证所有试样在设定温度下达到热平衡的关键步骤。

• 冷却介质：工业乙醇或其他指定不冻液。乙醇因其冰点低、粘度适中、化学性质相对稳定而被广泛使用。使用时需确保液面高度使夹持器下端到液面距离为 75 ± 10 mm。

• 搅拌电机：8W。功率适中的搅拌电机可驱动介质在工作室內持续循环，破坏温度分层，是实现±0.3℃高精度恒温的关键部件之一。

• 工作电源：220V ~ 240V，50Hz，1.5kW。标准民用电源，方便实验室接入。功耗适中，运行经济。

• 工作环境温度：≤ 25℃。这是保证设备制冷效率和技术参数达标的外部环境要求。过高的环境温度会导致压缩机负载过大，降温速度变慢，甚至无法达到设定低温。

三、 高铁橡胶低温脆性测试的详细流程与结果判定

1. 试样制备：按标准规定，从高铁橡胶制品（如密封条）上裁取标准尺寸的长条形试样。

2. 设备检查：确认设备（如BWD-C型）各部件连接完好，冷却介质（乙醇）液位符合75±10mm要求，气缸压力等出厂设置未擅自改动。

3. 通电预热：接通220V电源，温控仪和计时器亮起，设备自检。设定目标试验温度。

1. 注入介质与制冷：向冷井（工作室）注入足量乙醇。启动制冷，设备将按预设程序（如2.5℃/min）降温。搅拌电机（8W）同步工作，使温度均匀。

2. 装夹试样：当介质温度接近并稳定在设定值（精度±0.3℃内）时，用试样夹持器垂直夹紧一个试样。夹持力需适中，既要防止试样在低温下变形，又要避免其在冲击时脱落。

1. 冷冻过程：按下夹持器，将试样完全浸入低温乙醇中，同时立即启动计时器。试样必须在 3.0 ± 0.5 min 的精确时间内，在温度波动不超过±1℃的稳定环境中完成冷冻，使其内部温度与介质温度充分平衡。

2. 执行冲击：冷冻时间一到，立即通过设备手柄或气动装置（配置中的亚德客气缸提供动力）快速提起升降夹持器。冲击装置在弹簧（压缩长度40±1mm）驱动下，在半秒钟内完成对试样的标准冲击。

1. 取样与观察：迅速取下被冲击后的试样，沿冲击弯曲方向将其弯曲180°。

2. 破坏判定：在良好光线下，用肉眼（或按标准规定倍数放大镜）仔细观察试样弯曲部位是否出现裂纹、裂口或完全断裂。任何形式的可见破坏均计为“破坏”。

3. 阶梯法确定脆性温度：这是测试的核心逻辑。如果试样冲击后破坏了，则提高下一次测试的冷冻介质温度（例如提高2℃）；如果试样未破坏，则降低温度。以此类推，每次测试一个试样。

4. 测试终止条件：不断重复步骤2-9，直到找到这样一个温度点T：在此温度下测试的试样“破坏”，而在比T高1℃的温度下测试的试样“不破坏”。那么，材料的脆性温度 就定义为这个导致破坏的温度T，或按标准更精确的表述，介于这两个结果之间。这两个温度相差不大于1℃时，试验结束。

四、 设备核心组件与高可靠性保障

• 制冷心脏：双压缩机系统。采用意大利阿斯帕拉（Aspara）品牌双压缩机。双机复叠或并联设计，是实现-70℃超宽温区、2.5℃/min快速降温以及±0.3℃高精度恒温的基础。知名品牌压缩机意味着更高的能效比、更低的故障率和更长的使用寿命，这是设备长期稳定运行的核心保障。

• 温度感知核心：感温探头。采用上海产的PT-100铂电阻温度传感器。PT-100因其优异的线性度、稳定性和精度，被广泛用于高精度温控领域。它直接浸入冷却介质中，实时、精准地将温度信号传递给温控表，是控制精度±0.3℃的源头。

• 精准执行机构：气缸与电磁阀。亚德客（AIRTAC）是国产气动元件领军品牌，其提供的气缸负责驱动夹持器的升降，动作需快速、平稳、位置准确（保证25±1mm冲击距离）。挣马品牌的电磁阀和气压阀则精确控制气路的通断与压力，确保冲击动作的即时性和一致性。优质的气动元件保证了机械动作的重复精度，减少了人为操作误差。

• 控制大脑：温度控制表与时间计数器。上海科技的温控表接收PT-100的信号，通过先进的PID（比例-积分-微分）算法，动态控制压缩机制冷和加热丝的功率，实现精准控温。时间计数器则确保了3.0±0.5 min冷冻时间的精确管理。两者共同构成了设备的智能控制中心。

• 冲击能量源：冲击装置与弹簧。本厂制造的冲击装置（含冲击锤和自锁机构）和严格按照参数（压缩负荷108-118 N）选配的弹簧，是产生标准冲击能量的直接部件。其加工精度、耐磨性和一致性，直接决定了每次冲击是否合规。

五、 行业应用价值与选型建议

• 高铁与轨道交通：核心应用领域。用于测试车辆风挡密封胶条、车门密封条、转向架减震垫、电缆橡胶护套、内饰材料等在高寒地区下的低温脆性，是保障行车安全、提升乘客舒适度、延长部件寿命的强制性质量把关环节。

• 汽车工业：测试汽车门窗密封条、雨刮胶条、发动机悬置垫、油管等橡胶件，以适应北方冬季及出口至寒冷地区的车辆要求。

• 电线电缆与电工电器：检测电线电缆的橡胶/塑料绝缘层和护套的低温性能，防止其在低温敷设或使用时开裂，导致短路或漏电风险。

• 科研与质检机构：用于新材料（如耐低温特种橡胶、弹性体）的配方研发、性能对比、质量仲裁和入厂检验。

• 航空航天与军工：对应用于极端环境的密封、减震、绝缘材料进行更为严苛的低温可靠性验证。

1. 标准符合性第一：首要确认设备是否明确支持并可通过计量检定GB/T1682-2014标准。这是满足高铁等行业检测要求的准入证。

2. 参数对标需求：对比性能参数是否满足您的测试要求。控温范围是否足够（如需要-70℃）、恒温精度±0.3℃是否达标、降温速度是否满足实验效率要求。

3. 关键部件考察：关注核心部件的品牌，如压缩机、温控表、传感器、气动元件等。知名品牌通常是稳定性和耐用性的背书。

4. 功能与兼容性：确认设备是否同时兼容单试样（橡胶标准）和多试样（塑料标准）测试，以提高设备利用率。检查是否具备自动报警、数据记录等辅助功能。

5. 供应商技术支持：了解供应商是否提供完整的安装培训、操作培训、标准解读服务以及及时的售后维护支持。专业的支持能极大降低设备使用门槛和故障停机时间。

结论

在高铁等高端装备制造业追求极致安全与可靠性的今天，投资一台如此高性能、高标准的低温脆性测试设备，意味着对材料内在质量的严格把控，对产品长期可靠性的深度自信，以及对终端用户安全承诺的坚实背书。它不仅是一个质量控制工具，更是推动材料技术进步、保障重大工程安全、提升企业核心竞争力的重要科研与质量基础设施。在选择时，务必深入理解其技术内涵，严格核对其标准符合性与核心参数，使其真正成为您产品质量提升与技术创新的可靠伙伴。
