北广精仪GB/T10064-2006电线电缆半导电橡塑电阻测试仪

  在电线电缆、高分子复合材料、半导体及新型功能材料的研究、开发与品质控制过程中，准确评估材料的导电性能是衡量其质量、确保最终产品功能可靠性的关键环节。半导电橡塑材料，作为高压电缆屏蔽层、抗静电制品、电子元件等领域的核心材料，其电阻率（或电导率）是表征其导电能力的基础性参数。遵循GB/T10064-2006等系列标准中对绝缘材料电阻测试方法的要求，我们引入此款基于四端法（开尔文法）与四探针法原理的高精度电阻/电阻率测试仪。本系统专为满足科研单位、质控实验室及生产现场对片状、块状半导体、金属镀层、导电薄膜以及半导电橡塑材料的体电阻、方块电阻、电阻率及电导率进行快速、准确测量而设计。

GB/T10064-2006电线电缆半导电橡塑电阻测试仪摒弃了传统手动计算、量程切换繁琐的测量模式，采用高精度恒流源、高输入阻抗放大电路与全自动量程转换技术。通过双电测（正反向电流测量）与温度补偿算法，系统有效削弱了接触电势、热电势及环境温漂带来的测量误差，为材料配方研究、工艺优化、来料检验与产品分选提供了稳定、值得信赖的量化依据。

一：系统核心设计理念与技术架构

GB/T10064-2006电线电缆半导电橡塑电阻测试仪的核心设计目标是在宽量程范围内，实现从微欧到兆欧级别电阻与电阻率的高重复性、高准确度测量。其技术架构围绕以下几个核心理念构建：

1.1 四端法（开尔文法）与四探针法的融合应用

系统核心基于四端测量原理，有效消除了测试导线电阻及接触电阻对测量结果的影响，尤其适用于低电阻（如导电薄膜、金属镀层）的精确测量。当搭配专用四探针测试治具时，则运用直线或矩形四探针法原理，通过向外部两个探针注入已知电流，测量内部两个探针之间的电压，从而直接计算出材料的方块电阻（Rs），并结合样品厚度（可手动输入或自动修正）换算得到体电阻率（ρ）。这种设计使一台仪器能够灵活适配从标准电阻元件到半导体晶圆、导电薄膜等多种形态样品的测试需求。

1.2 高精度双恒流源与自动量程技术

仪器内部集成高稳定性、多档位的直流恒流源，电流输出范围覆盖100mA至1A。采用自动量程技术，在测量时能根据被测阻抗的大小，自动选择最佳的测试电流，既保证了低电阻测量的信噪比，又避免了高电阻测量时因电流过大导致的自热效应。同时，仪器提供恒流源开关控制功能，可实现“先接触，后加电”的操作流程，保护敏感样品免受接触火花冲击。

1.3 双电测与正反向电流切换技术

为消除测量回路中可能存在的热电势、接触电势等直流偏置电压的影响，系统具备自动电流换向功能。在一次测量中，仪器会自动以正向和反向电流各测量一次，然后对两次得到的电阻（或电阻率）值进行平均计算。这种“双电测”模式从根本上抵消了固定方向的寄生电势带来的系统误差，显著提升了测量的准确度和稳定性，特别适用于对精度有严格要求的科研与质检场合。

1.4 全数字化测量与智能补偿

测量信号经过高精度、低漂移的前置放大器与模拟数字转换器（ADC）后，由内置微处理器进行数字化处理。仪器具备自动清零功能，可消除测试夹具的固有阻抗。此外，系统集成了温度传感器与温度补偿算法，可根据环境温度或预设的材料温度系数，对测量结果进行实时修正，减少因温度变化导致的数据波动，确保在不同环境条件下测量数据的一致性与可比性。

二：系统核心功能特性详解

2.1 多参数同屏显示与自动换算

仪器配备高亮度、高清晰度的4.3英寸彩色液晶显示屏。在一次测量完成后，屏幕可同时直接显示多个关键参数：电阻值（R）、方块电阻（Rs）、电阻率（ρ）、电导率（σ） 以及当前环境温度。单位（如Ω, Ω/□, Ω·cm, S/cm等）会根据测量结果和设定自动换算并显示，用户无需进行繁琐的手工计算，极大地提高了测试效率并避免了人为错误。

2.2 多种测试模式与丰富治具选配

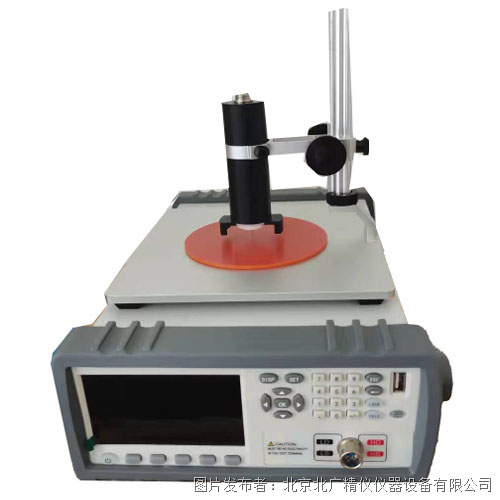

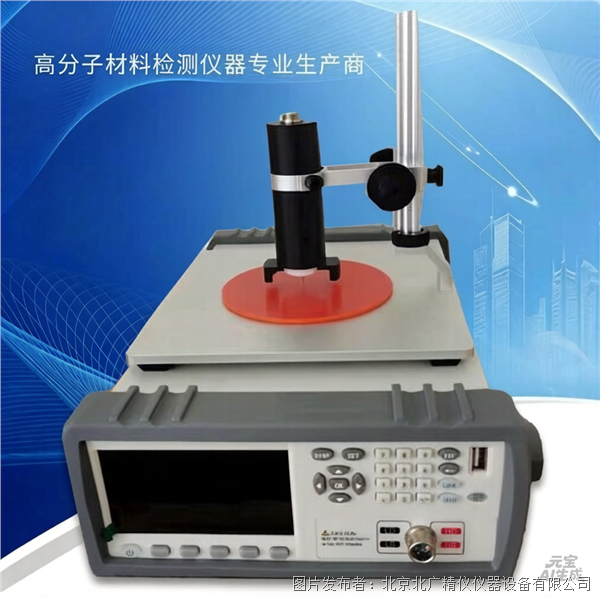

• 四探针模式：通过选配直线排列或矩形排列的四探针测试头，配合可调节压力的测试架，适用于半导体晶圆、导电玻璃、ITO薄膜、导电涂料涂层等片状材料的方块电阻与电阻率测量。探针间距可根据标准或客户需求定制。

• 四端子对（开尔文）模式：通过开尔文测试夹或专用四端子测试夹具，可直接测量电阻器、导电橡胶条、金属线材等标准或异型件的体电阻。此模式完全消除了引线电阻影响。

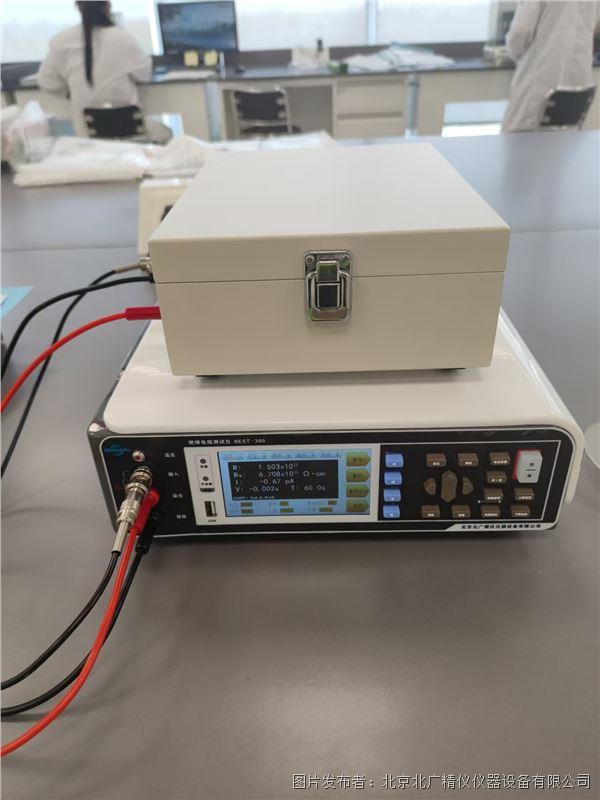

• 材料电导率测试模式：针对半导电橡塑材料、导电塑料等，可搭配专用电极盒或测试腔体，在施加标准压力下测量其体积电阻率与电导率，完全符合GB/T10064等相关标准对试样制备与测试条件的要求。

2.3 智能化分选与数据管理

仪器内置高性能比较器，提供3档分选功能（超上限/合格/超下限）。用户可针对电阻、方阻或电阻率设定合格范围阈值。测试结果不仅通过屏幕标志（如HI/IN/LO）清晰显示，仪器面板还配有分选指示灯（通常为红/绿/黄三色灯），操作人员无需紧盯屏幕即可快速判断产品合格与否，极大提升了生产线上的分选作业效率。仪器可存储大量测试数据，并通过标准RS232、LAN或USB接口与上位机软件通信，实现测试数据的自动记录、统计分析和报表生成。

2.4 厚度预设与自动修正

对于薄膜或薄片材料的电阻率测量，样品厚度是关键参数。仪器允许用户通过键盘直接输入样品厚度值。在进行电阻率计算时，系统会自动调用此厚度值进行运算，实现电阻率的自动修正，无需人工查表或额外计算，保证了测量流程的顺畅与结果的直接可用。

2.5 人性化操作与多语言支持

仪器采用菜单式操作，配合清晰的图标和提示，基本设置直观简便。为满足不同用户的需求，设备提供中文和英文两种操作界面语言，可自由切换，方便国内外用户使用。无论是实验室的研究人员还是生产现场的质检员，都能快速上手。

三：系统工作原理深度解析

材料的导电性能通常用电阻率（ρ）或电导率（σ）来表征，二者互为倒数。对于均匀截面的体材料，其电阻R与电阻率ρ的关系为：R = ρ * (L/A)，其中L为长度，A为横截面积。

3.1 四端法（开尔文法）原理

当测量低电阻时，测试引线自身的电阻和探针与样品的接触电阻会与被测电阻串联，引入不可忽略的误差。四端法使用两对独立的引线：一对为“电流引线”（Force HI, Force LO），用于向样品注入测量电流I；另一对为“电压引线”（Sense HI, Sense LO），用于测量样品两端的电压降V。由于电压测量回路的内阻极高，流经电压引线的电流近乎为零，因此电压引线上的压降可忽略不计，从而精确测得样品两端的真实电压V。被测电阻R通过欧姆定律R=V/I计算得出，完全排除了引线电阻和接触电阻的影响。

3.2 四探针法原理

四探针法尤其适用于薄层或薄膜材料方块电阻的测量。四根金属探针以等间距s直线排列并压触在样品表面。外侧两根探针通以恒流I，内侧两根探针测量电压V。对于无限大薄层样品，其方块电阻Rs与测量值的关系为：Rs = k * (V/I)，其中k为探针系数，与探针排列和间距有关。方块电阻的单位为Ω/□，它与材料的体电阻率ρ和薄层厚度t的关系为：ρ = Rs * t。因此，只要知道厚度t，即可由方块电阻Rs计算出体电阻率ρ。本仪器在四探针模式下，自动完成上述计算。

3.3 双电测（电流反向）技术原理

在直流测量中，被测样品与探针、夹具之间可能因材料不同或温度梯度产生固有的热电势（Seebeck效应），此电势会叠加在测量电压上。通过一次正向电流(+I)测量得到一个电阻值R+，一次反向电流(-I)测量得到另一个电阻值R-。理想的电阻值应为两者的平均值：R = (R+ + R-)/2。而热电势等固定方向的干扰在两次测量中符号相反，求平均后即被抵消。本仪器自动执行此过程，直接显示平均值，从而有效提升了低电阻测量的准确性。

四：系统性能参数与技术指标

为确保您获取完全准确、未经改动的原始性能数据，现将文档中提供的全部性能参数独立陈列如下。这些参数是评估和选用本设备的核心技术依据。

五：应用领域与典型测试方案

5.1 电线电缆行业（核心应用）

• 半导电屏蔽料测试：精确测量高压交联聚乙烯（XLPE）电缆用内、外半导电屏蔽料的体积电阻率，这是控制电缆电场分布、防止局部放电的关键指标，严格符合GB/T 3048.3、GB/T 10064等标准。

• 导电/抗静电橡塑材料：测试用于矿用电缆、特种电缆的导电护套料，或用于电子包装、管材的抗静电材料的电阻率，评估其静电消散能力。

• 金属屏蔽层：测量电缆铜带、铝箔复合屏蔽层的直流电阻或方阻。

5.2 半导体与微电子行业

• 晶圆与外延片：测量半导体硅片、砷化镓衬底、外延层的方块电阻，用于监控掺杂均匀性、薄膜厚度。

• 扩散层与离子注入层：评估掺杂工艺后形成的pn结浅层电阻。

• 透明导电薄膜（TCO）：测量ITO（氧化铟锡）、FTO（氟掺杂氧化锡）等薄膜的方块电阻与透光率（需搭配其他设备），用于液晶显示器、触摸屏、太阳能电池。

5.3 功能性涂层与薄膜材料

• 导电涂料与油墨：评估用于印刷电子、电磁屏蔽、发热体等领域的导电涂层固化后的方阻与电阻率。

• 金属镀层：测量金、银、铜、镍等金属镀层的厚度（通过方阻换算）或连续性。

• 高分子复合材料：测量填充碳黑、碳纳米管、金属颗粒等填料的塑料、橡胶的导电性能，用于EMI屏蔽、PTC自控温材料等。

5.4 科研与品质控制

• 新材料研发：对新开发的导电、半导电或导电高分子材料进行基础电学性能表征。

• 来料检验（IQC）：对采购的导电薄膜、半导电料、电阻片等原材料进行入厂电性能检验。

• 过程控制（IPQC）：在生产线上对涂层电阻、印刷电路电阻等进行快速、非破坏性抽检与分选。

• 成品检验（FQC/OQC）：对出厂的电阻元件、导电橡胶制品、特种电缆等进行最终电性能测试。

六：操作流程与使用注意事项

6.1 通用测试流程概述

1. 准备工作：根据样品形态（片状、块状、薄膜）选择合适的测试治具（四探针头、开尔文夹具、电极盒）。清洁样品表面和测试探针/电极，确保良好接触。开机预热仪器。

2. 参数设置：在仪器菜单中设置测试模式（电阻/方阻/电阻率）、测试电流（或选择自动）、样品厚度（如需计算电阻率）、温度系数、分选上下限等参数。

3. 样品安装与连接：将样品稳固放置在测试台上，使测试探针或电极与样品表面良好接触。对于四探针法，需确保四根探针与样品接触点在同一直线上且压力均匀。连接好测试线。

4. 测量执行：启动测量。对于低阻或敏感样品，建议先使探针接触良好，再打开仪器上的“恒流源开关”开始测试。仪器将自动进行正反向电流测量、计算平均值并显示结果。

5. 数据记录与判断：读取屏幕上显示的多参数结果。分选指示灯和屏幕标识会立即显示合格与否。可通过仪器存储数据或通过接口发送至上位机软件。

6. 结束操作：测试完毕，先关闭恒流源（如有开关），再移开探针或取下样品。清洁测试台和治具。

6.2 关键注意事项

1. 环境要求：仪器应在温度、湿度相对稳定的洁净环境下使用，远离强电磁干扰源。极端温湿度可能影响测量精度和仪器寿命。

2. 样品准备：待测样品表面应平整、清洁、无氧化层或油污，以确保与探针/电极的低阻欧姆接触。对于薄膜样品，需准确测量其厚度。

3. 接触可靠性：探针压力、接触面积和清洁度是影响测量重复性的关键。定期检查探针是否磨损、氧化，必要时进行清洁或更换。

4. 接地与屏蔽：对于高阻测量（>1MΩ），良好的接地和电磁屏蔽尤为重要，以减小环境噪声干扰。仪器和样品应置于接地的金属屏蔽箱内进行测试为佳。

5. 量程选择：虽然仪器具备自动量程功能，但在已知样品电阻大致范围时，手动选择合适的固定量程有时能获得更稳定的读数。

6. 校准与验证：定期使用标准电阻对仪器进行校准或验证，确保其测量溯源性。仪器本身具备全量程自动清零功能，应在每次更换测试夹具或环境变化较大时执行。

7. 安全操作：尽管测试电压电流通常较低，但在连接或断开测试线时，仍应确保仪器处于关闭或待机状态，避免短路或意外电击。

七：维护、保养与故障排查

7.1 日常维护与保养

• 清洁：使用干燥柔软的无尘布定期擦拭仪器外壳和屏幕。避免使用有机溶剂。测试治具和探针在每次使用后应进行清洁。

• 存放：长期不使用时，应关闭电源，拔掉电源线，并将仪器和所有配件存放在干燥、无尘、无腐蚀性气体的环境中。测试线应整齐缠绕，避免折断。

• 探针维护：四探针头的探针是易损件。应定期检查探针针尖是否磨损、氧化或弯曲。轻微的氧化可用细砂纸轻轻打磨，严重磨损需更换整套探针以保证间距精度。

• 校准周期：根据使用频率和精度要求，建议每12个月将仪器送回厂家或有资质的计量机构进行周期性校准。

7.2 常见故障现象与初步排查

• 开机无显示：检查电源线是否连接牢固，电源插座是否有电，仪器电源开关是否打开。

• 测量读数不稳定或跳动大：检查测试夹具与样品接触是否良好、清洁；检查测试环境是否有强电磁干扰或振动；尝试对仪器和测试台进行接地；检查测试线是否松动或损坏。

• 测量值异常偏大或偏小：检查测试模式（如电阻/方阻）设置是否正确；检查样品厚度参数输入是否正确；检查探针是否磨损导致间距变化；使用标准电阻进行验证，判断是仪器问题还是测试方法问题。

• 无法与电脑通信：检查RS232、USB或网线连接是否可靠；检查电脑端软件设置（波特率、端口号等）是否与仪器匹配；尝试重启仪器和电脑软件。

• 分选指示灯不亮或错误：检查仪器分选功能的上下限值设置是否正确；检查I/O接口线连接是否正常。

八：标准配置与服务

8.1 标准随机配件

GB/T10064-2006电线电缆半导电橡塑电阻测试仪系统通常包含以下基本组件：

8.2 可选配件与扩展功能

• 专用测试治具：针对半导电橡塑材料的专用电极盒、测试腔体（符合GB/T 10064等标准）。

• 高温测试夹具：用于测量材料在不同温度下的电阻特性。

• 多探针自动测试平台：配合步进电机，实现晶圆或大尺寸样品的多点自动扫描测量，绘制电阻率分布图。

• 上位机数据分析软件：实现测试程控、数据自动采集、存储、统计分析、图表生成及报告打印。

8.3 技术支持与服务

制造商通常提供全面的技术支持和售后服务，包括操作培训、应用支持、定期校准服务、维修保养等，确保仪器在整个生命周期内保持性能。

结语

这款符合GB/T10064-2006方法要求的电线电缆半导电橡塑电阻测试仪，集成了高精度四端/四探针测量技术、双电测抗干扰技术、全自动量程与计算功能。其一体化的设计、直观的操作、宽泛的测量范围以及针对半导电材料测试的专门适配性，使其成为从基础材料科学研究到工业化生产质量控制的得力工具。

无论是在实验室里评估新材料的电学性能，还是在生产线上对导电薄膜、半导体晶圆或电缆屏蔽料进行快速分选与质检，本仪器都能提供可靠、准确的数据支持，为产品的研发改进、工艺优化和质量保证奠定坚实的数据基础。
