北广精仪GB/T1408.1-2006陶瓷电压击穿试验仪BDJC-100KV

【产品概述】

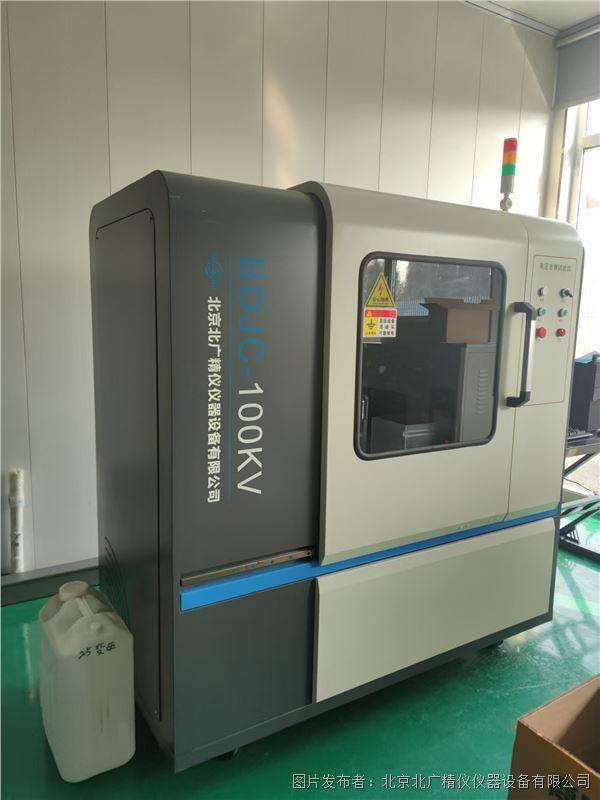

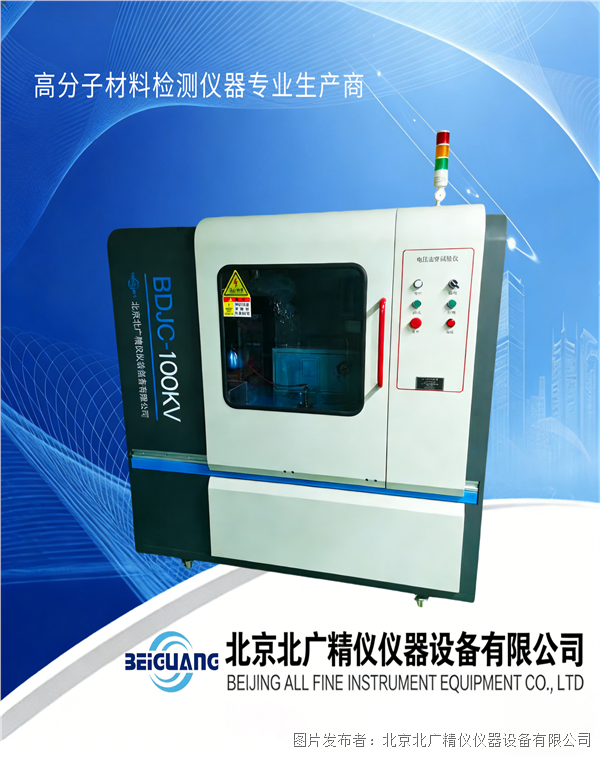

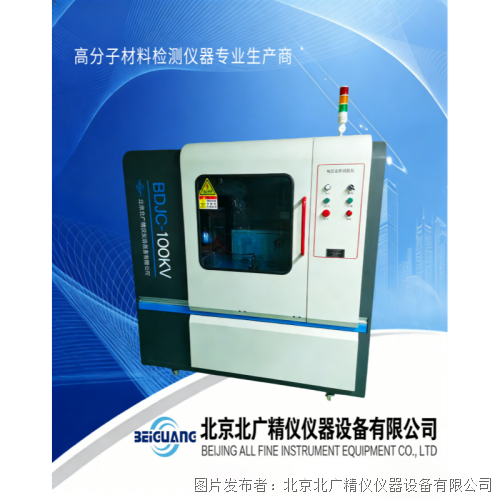

GB/T1408.1-2006陶瓷电压击穿试验仪BDJC-100KV是一款专为固体绝缘材料电气强度测试设计的高压检测设备。该仪器严格遵循GB/T1408.1-2006《绝缘材料电气强度试验方法》及ASTM D149等工业电源频率下的介电击穿电压试验标准。

设备采用计算机控制技术，通过人机对话界面，能够完成对绝缘介质材料（如陶瓷、玻璃、云母、塑料、薄膜、绝缘漆等）在工频电压下的击穿电压、击穿强度及耐电压测试。系统对实验过程中的电压、电流、时间等数据进行快速采集、处理、存取与显示，是科研院所、大专院校及质检机构进行材料介电性能分析的得力助手。

一、 核心技术与功能特性

GB/T1408.1-2006陶瓷电压击穿试验仪BDJC-100KV在设计上融合了多项自动化与安全防护技术，旨在提升测试效率与操作安全性。

1. 智能化软件平台

操作界面：基于WINDOWS窗口操作平台，界面直观，逻辑清晰，便于操作人员快速上手。

动态曲线：实验过程中可实时动态显示电压-时间、电流-时间等试验曲线，直观反映材料耐压过程。

数据管理：支持试验结果导出至EXCEL表格，便于后续数据分析与存档；支持自定义报告名称并打印实验报告。

灵活试验：支持直流试验与交流试验的灵活切换；支持击穿电压、耐压试验、梯度试验等多种试验方法。

2. 硬件架构优势

核心处理：采用西门子CPU单元处理器，采集精度高，运行稳定。

控制方式：配备西门子PLC控制系统，支持232/485/网口通讯，可选无线/有线控制模式，摆脱距离困扰，实现人机分离，保障人员安全。

升压系统：采用先进的无触点元件匀速升压，淘汰了老款机械调压方式，升压速度0.1kV-5.0kV/s可自由设定，运行平稳无噪音。

干扰抑制：具备双向电压电流干扰抑制技术，有效防止击穿瞬间电流干扰导致的失控危险及通讯端口烧毁。

3. 安全防护体系

设备构建了多重安全防线，确保高压环境下的操作安全：

自动保护：跳闸后电压自动回零、零电压复位保护、试验结束自动放电保护。

电路保护：超压保护、试验过流保护、试验短路保护、独立接地保护、试验漏电保护。

物理防护：安全试验门联锁保护（开门即断电）、设备故障报警保护、软件误操作保护。

熔断机制：内置熔断保护器，过流或过载时有效烧断熔断器，保护仪器控制和高压部分，且更换方便。

二、 BDJC-100KV 性能参数表

以下为BDJC-100KV型号的具体技术指标，数据真实有效，供您参考：

表格

参数项目技术指标

型号   BDJC-100KV

输出电压100KV

变压器容量10KVA

升压器容量3KVA

工作电压220v±10%的单相交流电压和 50Hz±1%的频率

控制方式西门子PLC

试验方式交流/直流试验：1、匀速升压 2、梯度升压 3、耐压试验

试验介质空气/绝缘油 标配方便拆装的油浴装置

升压装置采用先进的无触点原件匀速升压淘汰前款机械调压

升压速度0.1kv-5.0kv/s 自由设定

耐压时间软件设定＞10H

试验精度≤1%

漏电流选择0-150mA

控制接口232/485/网口

通讯方式无线/有线 可选

击穿判断方式电压/电流

放电方式自动放电

变压器变比1:1000

采集方式变压器0-100v输出

升压速度0.1-5.0kv/S

耐压环境固体；液体。定做高温环境高温油

击穿判断方式高电压判断、漏电流判断

放电方式实验结束自动放电

三、 适用标准与测试方法

本设备的设计与制造严格参照相关电气强度试验标准，确保测试数据的合规性与可比性。

1. 制造与检验标准

GB1408.1-2006《绝缘材料电气强度试验方法》

GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》

JJG 795-2004 《耐电压测试仪检定规程》

2. 适用试验方法标准

GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

GB/T3333《电缆纸工频击穿电压试验方法》

GB12913-2008《电容器纸》

ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

3. 测试对象

适用于固体绝缘材料，包括但不限于：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷、玻璃等。

四、 详细操作流程与软件使用指南

为了确保测试结果的准确性，请严格按照以下步骤进行操作。

1. 试验前准备

开机预热：打开试验机右侧总电源开关，预热15分钟，确保电路稳定。

软件登录：进入Windows系统，双击桌面快捷图标，输入用户名（管理员默认为zzc）及密码（666）进入主界面。

交直流切换：

交流试验：高压绝缘塔中的短路杆处于插入状态。

直流试验：取出短路杆，使高压硅堆接入电路。此时前面板直流交流选择按钮需按下，且计算机软件中必须选择“直流状态”。

2. 参数设置

点击工具栏“参数设置”按钮，配置以下信息：

基本信息：输入试验单位、送试单位、试验人员姓名。

试验方式：选择“交流试验”或“直流试验”。

试验方法：

击穿试验：需设置终止电压（保护电压）和峰降电压（灵敏度，一般设为0.1kV）。

耐压试验：需设置初始电压（目标电压）、耐压时间（秒）、终止电压及峰降电压。

梯度耐压：在耐压基础上增加梯度电压设置，用于多级升压测试。

试样参数：必须输入试样厚度（mm），这是计算介电强度（kV/mm）的关键数据。

3. 试验执行

放置试样：将处理好的试样置于电极之间，确保接触紧密，无气泡。

开始试验：点击“开始试验”按钮，设备自动升压。

过程监控：实时观察电压、电流变化及曲线走势。

试验结束：试样击穿或达到设定时间后，设备自动回零并报警。弹出结果框显示击穿电压与介电强度。

4. 数据保存与打印

点击“保存”按钮，输入试样编号。

在“打印结果”界面勾选需要展示的项目，生成实验报告。

五、 试样处理与环境要求

试样的制备与环境控制直接影响介电强度的测试结果，请务必遵循以下规范。

1. 试样预处理

清洁：用绸布蘸对试样无腐蚀作用的溶剂擦净表面，去除手汗、灰尘或油脂。

状态调节：除非另有规定，试样应在温度23±2℃，相对湿度（50±5）%的条件下处理不少于24小时。

液体处理：若需进行浸水处理，取出后应用滤纸吸去液滴，并在5分钟内完成试验。

2. 试验环境

常态环境：温度20±5℃，相对湿度65±5%。

热态试验：90℃以下采用清洁变压器油，90℃至300℃采用清洁过热气缸油。

防飞弧：若空气中测试发生表面闪络，可在电极周围加装柔软硅橡胶防飞弧圈（环宽30mm，间隙1mm）。

3. 击穿判定标准

试样沿施加电压方向出现贯穿小孔、开裂、烧焦痕迹。

电流瞬间骤升超过设定阈值（如5mA）。

电压表指针剧烈摆动或归零。

六、 安全注意事项与维护

高压试验具有潜在危险性，操作人员必须接受专业培训并严格遵守安全规程。

1. 高压安全防护

接地要求：设备必须可靠接地（接地电阻≤4Ω），避免漏电或静电积累。

安全距离：试验区域设置警示标识，操作人员应与仪器保持1.2米以上距离。

放电操作：更换试样前，必须使用放电杆对高压均压球进行放电，接触时间建议大于5秒。

门禁联锁：严禁短接安全门开关，确保箱门打开时高压自动切断。

2. 设备维护

长期停用：再次使用前建议空载加压一次，检查高压输出是否正常。

电缆保护：避免电缆被重物压住或接触尖边，防止绝缘层破损。

环境要求：设备应安放在干燥、无腐蚀性介质、无强电磁干扰的室内水泥地面上。

严禁带电操作：禁止在设备运行时插拔电源线或信号线。

七、 标准配置清单

购买BDJC-100KV陶瓷电压击穿试验仪，您将收到以下标准配置：

表格

名称数量备注

试验主机1台包含高压变压器、调压器

试验油箱1只方便拆装的油浴装置

试验电极2套国标1408.1：Φ25mm 2只，Φ75mm 1只

放电系统1套含放电杆

控制系统1套西门子PLC及采集模块

实验软件1套安装光盘/U盘

无线控制1支可选配

绝缘手套1副安全防护用品

装箱单/说明书1份产品文档

【关于北广精仪】

北京北广精仪仪器有限公司专注于检测仪器与自动化设备的研发与生产。公司秉承“精细其表，精湛于内”的原则，致力于为科研机构、高校及企业提供优质的检测仪器。我们坚持技术创新，产品涵盖电压击穿试验仪、介电常数测试仪、体积表面电阻率测试仪等多种材料检测仪器。

如果您有关于GB/T1408.1-2006陶瓷电压击穿试验仪BDJC-100KV的更多技术疑问或采购需求，欢迎随时联系我们获取详细技术方案。
