磐创科技-PCTG-9013 DP主站转Modbus485协议转换器

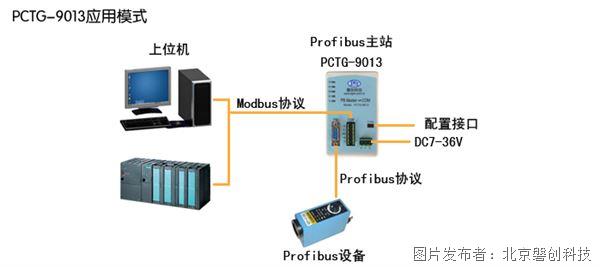

       PCTG-9013网关是一款实现ProfibusDP和Modbus485之间的双向数据转换设备，可将ProfibusDP协议的设备（如：E+H流量计、倍福编码器等）接入到Modbus网络中。

        它在Profibus总线侧作为主站使用，在串口侧作为Modbus从站使用。设备串口侧提供RS485和RS232两种接口。

        此网关在Profibus主站侧只支持一个从站的通信。适合只需接1台设备，且不过多成本投入的项目。支持多从站设备是型号为：PCTG-9013M。

一、产品特点

        ◆ 使用32-Bit Micro-controller，频率可达80MHz。

        ◆ 使用Profibus DPV0 循环报文通信。

        ◆ Profibus传输速率最大3M bps，Modbus传输速率最大115200bps。

        ◆ Modbus支持RTU和ASCII两种模式。

        ◆ 支持Modbus读功能码03H、04H和Modbus写功能码06H、10H。

        ◆ Profibus和Modbus信号具备2500Vrms 高速磁耦合隔离保护电路。

        ◆ Profibus、Modbus、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力。

        ◆ 电源输入范围宽，并具备反接、过压、过流、过热保护功能。

        ◆ 具备独立USB配置接口。

        ◆ 具备LED 状态指示灯，方便用户查看状态。

        ◆ 内置独立看门狗，增强设备抗干扰能力。

二、技术指标

    2.1 Modbus

        ◆ 波特率：1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

        ◆ 帧格式支持7、8个数据位， None/Odd/Even校验位，1、2 个停止位。

    2.2 Profibus

        ◆ 最大输入输出字节数：输入244字节，输出244字节。

        ◆ 最大用户参数长度：244字节。

        ◆ 波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。

    2.3 电源

        ◆ 输入电压：DC 7V～36V（也可通过USB配置接口供电）。

        ◆ 功率消耗：≤1W。

    2.4 环境指标

        ◆ 工作温度：（-20～70）℃。

        ◆ 存储温度：（-40～85）℃。

        ◆ 工作湿度：5%～95%（25℃时），无凝结。

    2.5 外形尺寸：（112×70×40）mm。

    2.6 安装方式：35mm DIN导轨。

    2.7 重量：约120g。

更多详细资料请查看：www.bjpct.com.cn
