案例速递|针脚顶端识别检测

一、检测背景：

针脚通常尺寸微小，且缺陷类型多样，如弯曲、歪斜、断针等。歪斜、弯曲的针脚可能导致整个连接器无法完全对齐到位，加剧接触不良的风险，导致产品功能失效、可靠性下降、安全隐患、装配困难甚至完全报废。

二、检测需求：

检测对象：针脚顶端

检测类型：识别检测

检测视野：40mm

像素精度：约0.009mm/pixel

三、检测方案：

相机：4K黑白线扫相机

镜头：FA镜头

光源：高亮线形同轴光源 COLNH2系列

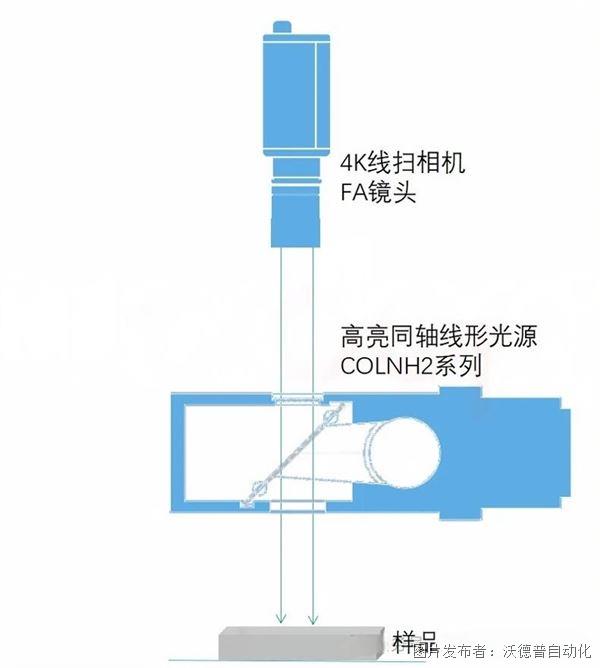

四、成像示意图：

五、方案说明：

针对针脚顶端定位识别检测，因被测样品较长，若采用面阵相机拍摄，会因为针脚区域覆盖范围大而产生畸变；故改为线扫描相机拍摄，并搭配高亮线形同轴光源，通过正面照明方式精准照亮针脚顶端，使其与背景形成显著对比度，以保障检测效果。

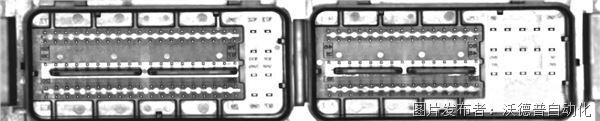

六、成像效果图：

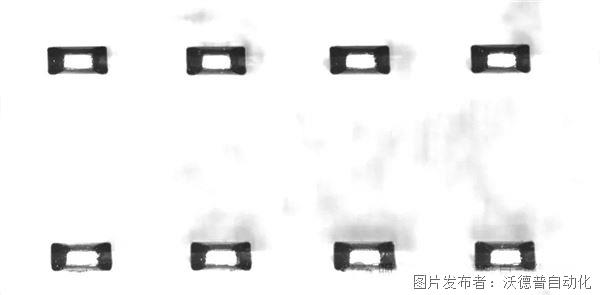

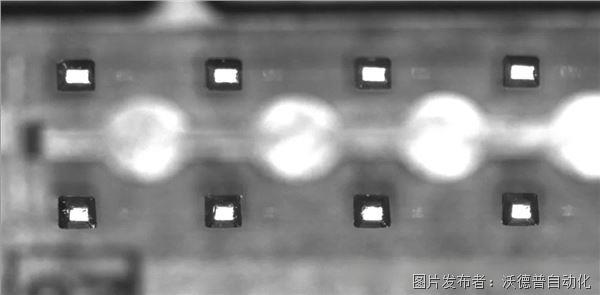

（局部放大图）

七、产品介绍：

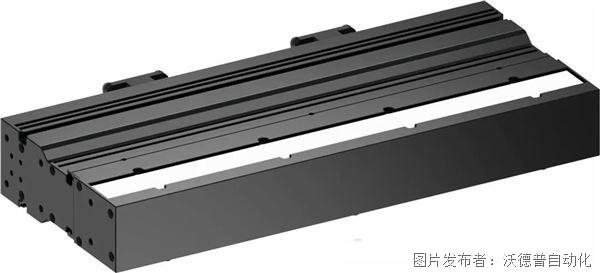

高亮同轴线形光源 COLNH2系列

光源最高照度可达100万lx(工作距离:50mm)

八、应用领域：

PCB板元器件检测

手机屏幕凹凸点、异色检测

光滑表面字符、裂纹检测

圆柱体表面划伤检测等
