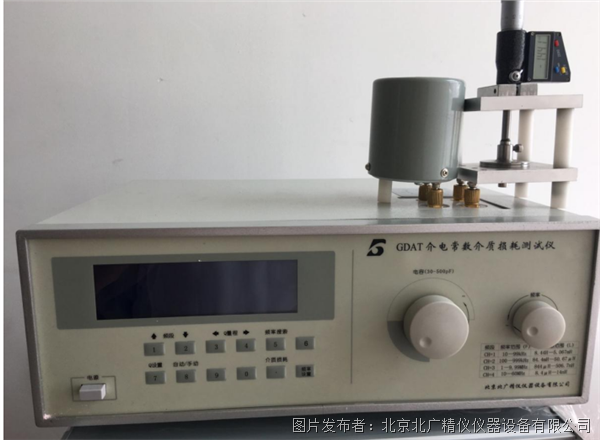

北广精仪GDAT-A涂层介电常数测定仪

一、GDAT-A涂层介电常数测定仪概述

GDAT-A岩石介电常数测试仪是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。

二、GDAT-A涂层介电常数测定仪测试原理

全自动介电常数测试仪采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。

它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。

仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。

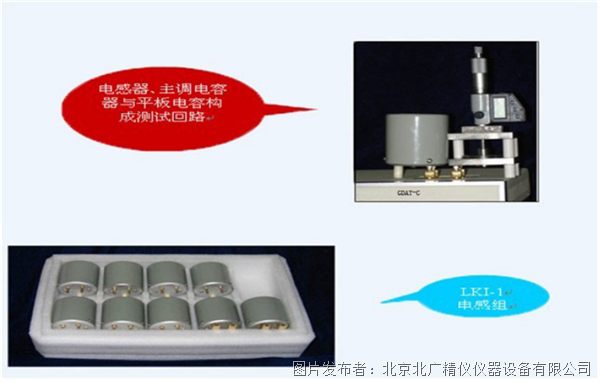

本测试装置是由二只测微电容器组成，平板电容器一般用来夹持被测样品，园筒电容器是一只分辨率高达0.0033pF的线性可变电容器，配用仪器作为指示仪器，绝缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化，由园筒电容器的刻度读值变化值而换算得到的。同时，由平板电容器的刻度读值变化而换算得到介电常数。

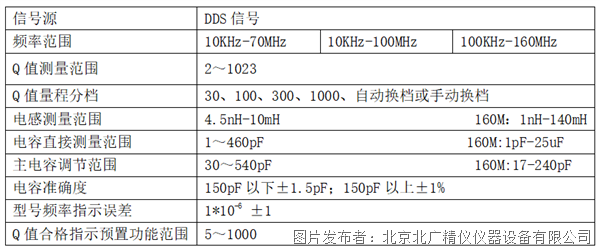

三、GDAT-A涂层介电常数测定仪仪器的技术指标

Q值合格指示预置功能范围5～1000

Q值自动锁定，无人工搜索

Q表正常工作条件

a. 环境温度：0℃～+40℃

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

10．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

11．产品配置：

a.测试主机一台；

b.电感一套；

c.夹具一 套

四、GDAT-A涂层介电常数测定仪性能特点：

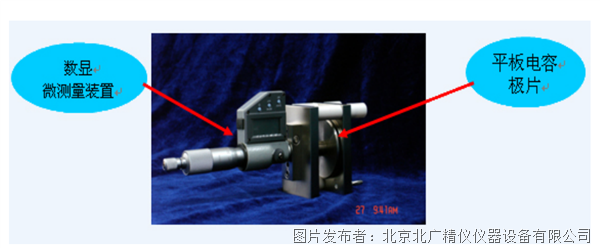

1.    平板电容器     极片尺寸：φ25.4mm\φ50mm  极片间距可调范围和分辨率：≥10mm，±0.01mm

2.    园筒电容器     电容量线性：0.33pF / mm±0.05 pF长度可调范围和分辨率：≥0～20mm，±0.01mm

3.  夹具插头间距：25mm±1mm

4.  夹角损耗角正切值：≤4×10－4（1MHz时）

5、数显电极

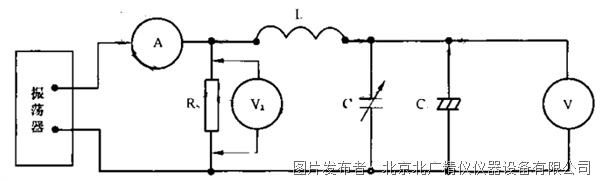

五、GDAT-A涂层介电常数测定仪测试电路原理

振荡器输出频率可调的正弦信号，通过调节电容使电路谐振；在电路谐振状态下，调节可变电容得到相应测量参数，推算被测样品的介电常数和损耗正切值。

左边可调电容就是圆筒微调电容，右边固定电容就是平板测量电容，两个极板之间是否有样品，电路的行为是不一样的。

六、注意事项

1 谐振状态时，时间不能太长，以免电源过热。

2 不同电感谐振频率范围不同，也可以通过右下方旋钮（辅助电容）找到选定的谐振频率。

3 必要时，自动粗略搜索后，须手动慢慢精细调节。

4 谐振状态时，时间不能太长，以免电源过热

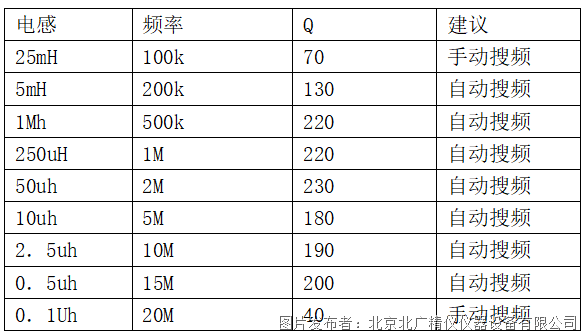

5 不同电感谐振频率范围不同：

七、GDAT-A涂层介电常数测定仪维修保养

本测试装置是由精密机械构件组成的测微设备，所以在使用和保存时要避免振动和碰撞，要求在不含腐蚀气体和干燥的环境中使用和保存，不能自行拆装，否则其工作性能就不能保证，如测试夹具受到碰撞，或者作为定期检查，要检测以下几个指标：

1.    平板电容器二极片平行度不超过0.02mm。

2.    园筒电容器的轴和轴同心度误差不超过0.1mm。

3.    保证二个测微杆0.01mm分辨率。

4.    用精密电容测量仪（±0.01pF分辨率）测量园筒电容器，电容呈线性率，从0~20mm，每隔1mm测试一点，要求符合工作特性要求。

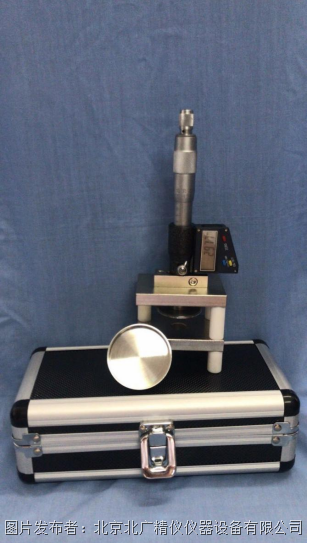

液体电极
