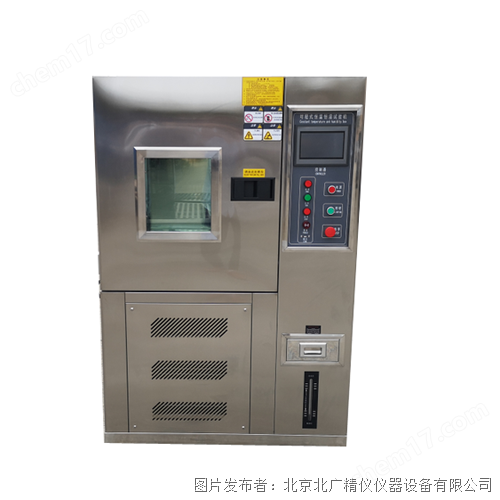

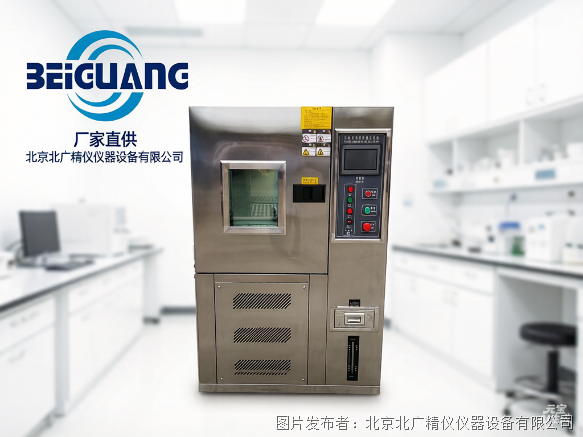

北广精仪GB/T2423可程式恒温恒湿试验箱BG-1000L

一、 设备核心定位与试样限制

可程式恒温恒湿试验箱BG-1000L是一种用于模拟复杂温湿度环境的试验设备，能够执行恒定与交变条件下的温湿度应力测试。其设计初衷是为了评估电子产品、元器件、材料等在特定温湿度条件下的适应性、可靠性与耐久性。该设备尤其注重对GB/T2423.1、GB/T2423.2、GB/T2423.3、GB/T2423.4等基础环境试验标准的兼容性，确保试验过程与方法的标准化。

为确保设备长期稳定运行与使用安全，必须严格遵守以下试样限制规定。本设备明确禁止用于以下物质或情形的试验或储存：

• 易燃、易爆、易挥发性物质

• 腐蚀性物质

• 生物试样

• 强电磁发射源试样

• 放射性物质

• 剧毒物质

• 在试验或储存过程中，可能产生上述任何危险物质（如易燃、爆炸、挥发、剧毒、腐蚀及放射性物质）的试样

遵循以上限制是保障设备安全与人员安全的首要前提。

二、 设备基础规格与性能参数

本部分将完整列出BG-1000L型试验箱的基础物理规格与核心性能参数，所有数据均直接来源于技术规格书，未作任何修改。

1. 基础物理规格

• 标称内容积：1000

• 内箱尺寸：宽1000 深1000 高1000

• 外型尺寸（约）：宽1450 深1300 高2100

• 设备重量：350

• 电源规格：380V 13

2. 核心性能参数（此部分参数严格按文档保留，未作改动）

• 测试环境条件：环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下

• 测试方法：GB/T 5170.2-2008温度试验设备 GB/T 5170.5-2008湿热试验设备

• 温度范围：0℃~+150℃

• 湿度范围：20%---98%湿度温度(25至85度可做湿度)

• 温度波动度：≤0.5℃(注:如按GB/T5170.2-1996表示,波动度为≤±0.25℃)

• 温度偏差：±2℃

• 温度精度：±0.5℃

• 温度均匀度：小于等于±2℃

• 升温时间：3℃/min(平均升温速率)

• 降温时间：1℃/min(平均降温速率)

• 湿度范围 (仅湿热型)：(20~98)%RH(参照温湿度可控制范围图,无有湿、热负载) 98%RH 5%RH

• 相对湿度偏差 (仅湿热型)：±2.0%RH

• 满足试验方法：GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法Bb GJB150.4-1986 低温试验 GJB150.3-1986 高温试验 GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab GB/T2423.4-2008(IEC60068-2-30:2005)交变湿热试验方法Db GJB150.9-1986 湿热试验(图1、图2) (每立方米负载不大于35kg/m3钢的热容量,湿热试验时无有源湿、热负载)

三、 结构与系统设计深度剖析

BG-1000L试验箱的设计体现了模块化与高可靠性的理念，下文将从多个维度拆解其结构特征。

1. 保温围护与箱体结构

设备的围护结构采用三层设计，以实现有效隔热与长期耐用。外壁采用优质沙面不锈钢板，兼顾美观与抗划伤性。内壁则采用优质镜面不锈钢板，表面光洁，便于清洁且耐腐蚀。在内外壁之间，填充了硬质聚氨酯泡沫与玻璃纤维构成的复合保温材料，这种组合能显著降低热量损失，确保箱内温度场的稳定。特别值得一提的是，所采用的密封条能够在零下一百度至零上三百度的宽温域内保持弹性与密封性能，其设计使用寿命可达十年。

2. 空气调节与循环系统

箱内温湿度的均匀性依赖于高效的空气调节通道。该系统采用多翼离心式循环风扇，其扇叶由铝合金制成并进行了耐高低温强化处理，确保了在严苛温度下的长期平稳运行。气流组织采用独特的FLOWTHROW送风方式，实现了水平扩散与垂直热交换相结合的弧形循环路径，有助于减小箱内各区域的温湿度梯度。此外，系统配备了可调式侧吹出风口及带护网的回风口，用户可根据试样摆放情况对气流进行微调，以优化测试条件。

3. 观察窗、照明与标准配件

设备门上装有一个大型透明电热膜中空钢化玻璃观察窗。该电热膜可有效防止观察窗在低温或高湿试验时产生凝露或结霜，保证在整个试验过程中能够清晰观察箱内试样状况。门上还配备了室内照明灯，采用高效长寿节能灯源，方便在光线不足时查看箱内情况。箱体左侧标配一个直径为五十毫米的引线孔，用于传感器或电源线穿过。箱体底部装有四个移动脚轮，方便设备在实验室内进行短距离定位。箱内标准配置一层不锈钢样品架，并附带四个挂钩，样品架每层均匀分布承载能力为二十五千克，需注意箱内试样总承载不应超过一百千克。箱门为单开铰链门（面对箱体时，铰链在左，把手在右），集成了观察窗、照明灯以及防止窗框和门框凝露的电热装置。

4. 加热与加湿系统

加热系统采用镍铬合金电热丝式加热器，总功率达到十二千瓦。其控制方式为无触点等周期脉冲调宽，通过固态继电器进行精确的功率调节，这种方式相比传统的触点通断控制，具有无火花、寿命长、控制精度高的特点。

加湿系统是湿热型设备的核心组件之一，采用外置可拆卸锅炉式加湿方法。加湿器由不锈钢铠装加热器构成，功率为二点五千瓦，同样采用固态继电器进行无触点脉冲调宽控制。系统设有水位控制装置、加热器防干烧装置、沉淀物收集装置以及液位观察窗，多重设计旨在确保加湿过程安全、稳定。水路系统包含一个容积为五十升的可拆卸清洗补给水箱，配有高低水位指示。供水由一台可连续运转五千小时的高效电磁挤压水泵完成，并采用了高低温双水位电子液位开关以防误动作。系统还集成了缺水空焚超温保护、超低水位保护及供水超时保护等多重安全机制。

5. 制冷系统工作原理

制冷系统采用二级压缩制冷方式，以提供从常温到零度的降温能力。核心压缩机选用全封闭低噪音转子式压缩机。蒸发器采用翅片管式换热器，同时兼做除湿器使用，在低温高湿工况下能有效去除箱内空气中的水分。冷凝器为风冷式翅片管换热器。节流装置采用膨胀阀与毛细管组合的方式，以适应不同工况下的冷量需求。在更深层次的制冷设计中，可能涉及板式热交换器。制冷机的运行由控制系统自动调节，以实现不同测试条件下的最佳节能工况。蒸发器的制冷量通过电磁阀进行切换控制，压缩机还设有回气冷却回路以提升可靠性。制冷剂采用环保型冷媒。

6. 电气控制系统详解

控制系统是试验箱的大脑，BG-1000L搭载韩国三元TEMI八百八十型可编程触摸屏控制器。该控制器配备五英寸显示屏，操作界面支持中英文菜单切换，用户可通过触摸屏直观地进行设定与操作。控制器支持程序运行与定值运行两种模式。其程序容量为：最大可存储十组程序，每组程序最多一百二十段，并可进行无限循环运行。在参数设定上，温度设定范围覆盖设备整个工作区间，分辨率方面，温度为零点一摄氏度，时间为一分钟，湿度为零点一百分比相对湿度。温度测量采用PT一百白金热电阻，湿度测量采用干湿球温度计法。

控制算法结合了抗积分饱和PID控制、BTC平衡调温控制方式、DCC智能冷量控制以及DEC智能电气控制（对于温湿度设备则为BTHC平衡调温调湿控制方式）。这套组合算法旨在实现快速、平稳、精确的温湿度控制，并减少超调。控制器具备强大的曲线记录功能，内置带电池保护的RAM，可长时间记录设备的设定值、采样值及时间戳，在每分钟采样一次的周期下，最大记录时间可达一百八十天。附属功能非常全面，包括：故障报警及原因与处理提示、断电保护、上下限温度保护、日历定时功能以及自诊断功能。

四、 安全保障与使用条件

设备设计了多层次的安全保护装置，涵盖制冷、加热、加湿及整机系统。

• 制冷系统保护：包括压缩机过热、过流、超压以及冷凝风机过热保护。

• 加湿系统保护：包括加湿热管干烧、水位异常及供水超时保护。

• 试验箱保护：包括可调式超温保护、空气调节通道极限超温保护及风机电机过热保护。

• 其它电气保护：包括总电源相序和缺相保护、过载及短路保护，以及针对箱门多次开启可能引发制冷系统故障的报警保护。

为确保设备正常运行与使用寿命，用户需保证如下使用条件：

1. 安装场地要求：地面需平整且通风良好；设备周围不应存在强烈振动或强电磁场干扰；远离易燃、易爆、腐蚀性物质和粉尘。设备四周需预留足够的维护与散热空间，具体为：控制器操作面距离障碍物不小于一百二十厘米，箱体左右两侧及后面不小于六十厘米，箱门开启面距离障碍物不小于九十厘米，为水箱的抽拉预留足够空间。

2. 环境条件：设备运行环境温度宜在五至三十五摄氏度之间，相对湿度不高于百分之八十五，大气压力在八十六至一百零六千帕之间。

3. 供水要求：对于需连接纯水装置的湿热型设备，自来水供应需满足流量不低于每小时二百千克，压力在零点一至零点二五兆帕之间，且水质需符合生活饮用水卫生标准。纯水机进水口通常为DN十五内螺纹接头。

五、 核心部件配置清单

BG-1000L试验箱的关键部件选用国内外知名品牌产品，以保障整体性能与可靠性，以下为主要部件配置：

• 控制器：韩国TEMI

• 保护与继电器组件：台湾阳明（热继电器、中间继电器、时间继电器）

• 超温保护器：日本RKC

• 温湿度传感器：台湾PT-100

• 照明灯：德国欧司朗

• 按钮开关：中国超能

• 加热器：台湾隆星

• 循环风机：台湾雨田

• 风轮：台湾尚昱

• 水泵：邓元

• 纯水装置：台湾优尼克

• 多层真空玻璃视窗：香港庆强

• 电气线材：中国成天泰（高温线、电线电缆）

• 制冷系统组件：压缩机（法国泰康）、冷凝器（科威力）、干燥过滤器与膨胀阀（丹麦丹佛斯）、电磁阀（日本SANHUA）、蒸发器（台湾中力）、制冷剂（美国杜邦）、铜材杂件（台湾雄德）

六、 服务支持与设备特性总结

根据文档信息，设备提供商通常承诺自发货之日起，在用户遵守产品使用规则的前提下，因产品自身质量引起的故障可享有一年免费保修服务，并提供终身维修支持。服务响应体系承诺在接到报修后十五分钟内电话回复，若需现场支持，专业维修人员将在四十八小时内上门处理。此外，提供商长期免费提供产品使用与维护咨询，保修期外以合理价格供应零配件，并具备为其他品牌环境试验设备提供维修、改造与维保服务的能力。

综上所述，可程式恒温恒湿试验箱BG-1000L是一款依据标准设计、结构扎实、控制精确的环境可靠性测试设备。其一千升的内容积适合大多数中小型零部件、组件及整机的温湿度试验需求。从精确的温湿度控制性能、多层次的安全保护、人性化的操作界面到清晰的维护空间设计，都体现了对用户实际使用场景的考量。对于需要进行GB/T2423系列标准测试或其他相关温湿度应力筛选的研发与质检部门而言，此设备是一款值得深入评估的标准化测试解决方案。理解其详细的技术规格、结构特点、使用限制与条件，是确保设备发挥最佳效能、获得可靠测试数据、并延长设备使用寿命的关键步骤。本文系统地梳理了设备的全部技术细节，希望能为相关技术人员、采购人员及管理者提供一份详尽、客观的参考资料。
