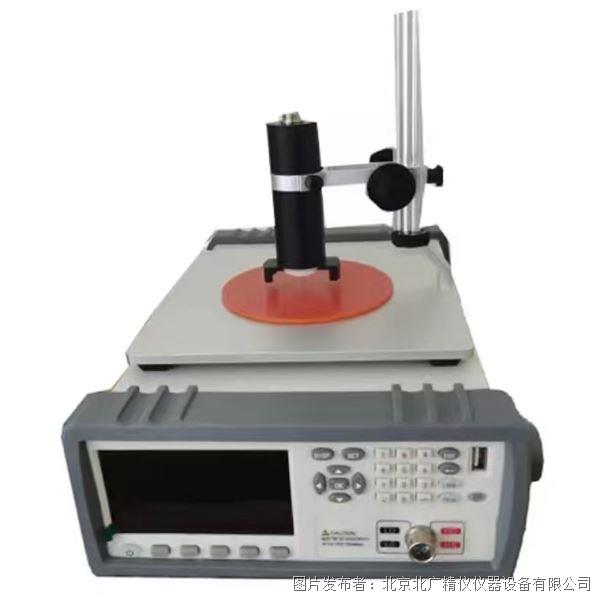

GB/T24525-2009碳素材料电阻率测试仪

北京北广精仪仪器设备有限公司

2026/5/8 9:23:17

产品简介：

用于膜燃料电池炭纸电池炭纸、双极板、全钒液流电池电极、铁-铬液流电池用电极材料或其他材料的垂直电阻率、接触电阻测量，以碳纤维作为原料生产的多孔性碳纸,，简称碳纸，具有透气性与导电性。

产品分类：

仪器仪表分析测试仪表测量仪器

品牌：

北广精仪

产品介绍

第一章：绪论——碳素材料电阻率测量的科学背景与行业需求

在现代工业体系中，碳素材料以其独特的物理化学性能，占据着不可替代的战略地位。从传统的冶金、机械行业，到新兴的新能源、电子信息产业，碳素材料的身影无处不在。无论是石墨电极、碳刷，还是燃料电池的核心组件——炭纸与双极板，其导电性能的优劣直接决定了终端产品的能效、稳定性与安全性。

电阻率，作为表征材料导电性能的核心物理量，是碳素材料生产与研发过程中必须严格把控的关键指标。然而，碳素材料并非均一的理想导体，其电阻率不仅与材料本身的微观结构（如石墨化程度、孔隙率、杂质含量）密切相关，还受到外部测试条件（如施加的压力、电流频率、接触电阻）的显著影响。因此，建立一套科学、规范、可重复的电阻率测试方法，并配备相应的高精度测试设备，是材料科学与工程界长期关注的焦点。

我国国家标准GB/T24525-2009《碳素材料电阻率测定方法》的颁布与实施，为碳素材料电阻率的标准化测试提供了权威的技术依据。该标准详细规定了在特定条件下测定碳素材料体积电阻率和垂直方向电阻率的方法。本文将围绕符合该标准的测试仪器——GB/T24525-2009碳素材料电阻率测试仪，展开一场从理论原理到工程实践的深度技术探讨。文章将重点解析该仪器的设计架构、核心参数及其在质子交换膜燃料电池、液流电池等前沿领域的应用逻辑。

第二章：GB/T24525-2009标准深度解读与测试方法论

2.1 标准适用范围与核心定义

GB/T24525-2009标准主要针对碳素材料，特别是石墨制品、炭纤维制品等在室温条件下的电阻率测定。在该标准中，电阻率（ρ）被定义为材料的固有属性，通过公式 ρ = R × (A / L) 计算得出，其中R为测得的电阻值，A为垂直于电流方向的横截面积，L为电流通过的长度。

对于不同的材料形态，标准规定了不同的测试模式。例如，对于块状或板状材料，通常测量其体积电阻率；而对于毡状、纸状或薄层材料（如燃料电池炭纸），则更侧重于测量其垂直方向电阻率（Through-plane Resistivity），因为这直接关系到电池堆栈中电子传导的路径阻力。

2.2 垂直方向电阻率测试的力学-电学耦合原理

本文所述的测试仪，其核心应用场景之一是垂直方向电阻率的测量。这一过程本质上是一个力学加载与电学测量的耦合过程。

根据GB/T24525-2009及相关行业标准（如GB/T20042.7），测试原理可描述为：将具有一定面积的圆形或方形样品，放置在两块平行的平板电极之间。通过机械装置对电极施加一个垂直向下的力（F），从而在样品表面产生一个均匀的压强（P = F/A）。随着压强的增加，样品内部的微观接触点发生变化，孔隙被压缩，宏观表现为电阻值（R）的下降。

仪器的工作流程遵循以下步骤：

样品制备：裁切或加工出符合标准尺寸（通常直径或边长大于50mm）的平整样品。
装样定位：将样品置于下电极中心，确保受力均匀。
加压接触：驱动上电极匀速下降，直至接触样品表面并开始施加预设的压强。
信号采集：在压力上升的过程中，或达到特定压力点时，利用四探针法或开尔文电桥原理，精确测量流经样品的电流和两端的电压降，从而计算出电阻值。
数据处理：记录不同压强下的电阻值，并根据样品厚度和面积，换算成体积电阻率或面电阻率。

2.3 接触电阻的挑战与消除策略

在测量低电阻材料（如高导电炭纸或金属双极板）时，接触电阻往往比材料本体电阻更大，且极不稳定。这是此类测试中最棘手的问题。GB/T24525-2009及配套的行业测试规范（如双极板接触电阻测试）要求必须尽可能减小或补偿接触电阻的影响。

现代测试仪的解决方案通常包括：

电极材料选择：使用导电性优异且不易氧化的材料（如紫铜镀金）制作电极，从源头降低电极与样品间的界面电阻。
恒压/恒流源技术：采用高稳定性的低电阻测量仪作为核心电测单元，能够输出恒定的微小电流，避免因接触电势差导致的测量误差。
多点压力扫描：通过测量不同压力下的电阻曲线，利用数学拟合方法外推至压力无穷大时的电阻值，以此逼近材料的本征电阻。

第三章：符合GB/T24525标准的测试设备架构与核心技术

为了满足GB/T24525-2009对精度、重复性及操作规范的要求，专用的碳素材料电阻率测试仪在机械结构、传感系统和软件控制三个层面进行了深度的工程优化。

3.1 精密力学加载系统

力学加载的精度直接决定了压强计算的准确性。

驱动单元：采用数字调速高性能伺服电机或步进电机。相较于传统的手动丝杆，电机驱动能够实现无级变速（1-300mm/min范围内可调），确保加压过程的平稳与可控。
传动机构：精密滚珠丝杠副。这种传动方式将电机的旋转运动转化为直线运动，具有极低的背隙和极高的传动效率，保证了位移控制的分辨力优于0.01mm。
力值传感：核心部件选用进口高精度拉压力传感器（如美国CHCONTECH品牌）。该传感器具有非线性误差小、滞后性低的特点，能够精确感知微小的力值变化，其分辨力达到0.1N，准确度控制在±0.5%以内。

3.2 高灵敏度电学测量系统

针对碳素材料（特别是炭纸）电阻范围跨度大的特点（从微欧级到千欧级），测试仪集成了专用的低电阻测量仪。

测量范围：覆盖1μΩ至20kΩ的超宽量程。这意味着仪器既能测量金属双极板毫欧级的接触电阻，也能测量多孔炭纸欧姆级的体积电阻。
分辨率：电阻测量分辨率可达0.001mΩ（即1μΩ）。这种高分辨率对于评估高性能燃料电池双极板的涂层质量至关重要。
四线制测量：仪器内部电路采用四端钮设计，即两根线负责输出恒定电流，另外两根线负责测量样品两端的电压。这种方法彻底消除了测试导线本身电阻和接触电阻对电压测量的影响。

3.3 智能化控制与交互系统

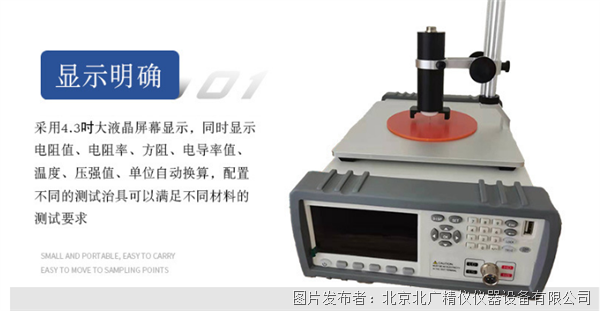

人机交互界面：配备触摸彩屏显示器。界面实时显示压力、压强、电阻、位移等关键参数。操作人员无需翻阅复杂的说明书，即可在屏幕上直观地看到每增加0.01MPa压强时对应的电阻值变化曲线。
软件算法：搭载拥有自主知识产权的测控软件。该软件不仅负责执行测试流程，还具备强大的数据处理能力。它可以自动记录多次试验的结果，并即时计算最大值、最小值和平均值，大大提高了质检效率。
数据管理：支持试验数据的本地存储与查询（按批号检索），标配微型打印机，满足实验室纸质记录存档的需求。

第四章：详细性能参数与技术指标

以下内容为符合GB/T24525-2009标准的典型测试设备的详细性能参数。这些参数是衡量仪器是否满足科研与工业检测需求的客观依据。

测量范围:(30~5000)N(0.05~5.0MPa);1μΩ-20kΩ

分辨力:0.1N

准确度:±0.5%

压力传感器:美国CHCONTECH电阻分辨率:1μΩ、0.001mΩ

试验速度:(1-300)mm/min

样品尺寸:大于50mm

外形尺寸:560X560X780mm

电源:220V,50Hz

第五章：多场景应用——从传统碳素到新能源电池材料

5.1 质子交换膜燃料电池（PEMFC）核心组件测试

在氢燃料电池中，气体扩散层（GDL，通常由碳纸或碳布构成）和双极板是电流传导的关键路径。

炭纸垂直电阻率测试：依据GB/T20042.7标准，测试炭纸在不同压实应力下的垂直电阻率。低且稳定的垂直电阻率有助于降低电池的内阻，提升功率密度。
双极板接触电阻测试：依据GB/T20042.6标准，测试双极板与气体扩散层之间的界面接触电阻（ICR）。接触电阻过高会导致电池发热严重。本仪器通过镀金电极模拟实际装配环境，为双极板的涂层工艺改进提供数据支撑。

5.2 全钒液流电池与铁-铬液流电池电极材料评估

液流电池的电极材料需要具备良好的导电性和电化学稳定性。

依据NB/T 42082-2016和T/CEEIA 577-2022标准，对石墨毡、碳毡等电极材料进行电阻率测试。测试仪能够模拟电解液浸润后的加压环境，评估材料在实际工况下的导电性能。

5.3 传统碳素制品的质量控制

对于石墨电极、碳砖、电刷等传统碳素制品，依据GB/T24525-2009标准进行抽检。通过测量体积电阻率，可以判断原材料焙烧程度是否均匀，石墨化工艺是否达标，从而剔除内部存在裂纹或疏松缺陷的次品。

第六章：试验操作规范与误差分析

6.1 样品制备与安装要点

平整度：样品上下表面必须平行且平整。对于柔性炭纸，应使用刚性垫片辅助装样，防止加压时褶皱。
清洁度：电极表面和样品接触面必须清洁无尘。微小的颗粒物会造成局部应力集中，导致电阻测量值异常偏大。
对中：样品必须位于电极中心。偏心受压会导致压强分布不均，影响测量结果的代表性。

6.2 环境因素的控制

温度：虽然标准通常在室温下进行，但实验室温度的大幅波动会影响电阻传感器的基准值。建议在恒温实验室（如23±2℃）进行测试。
湿度：高湿度环境可能导致碳纸吸湿，改变其导电通路。必要时应在干燥箱中预处理样品。

6.3 常见误差来源及规避

热电势误差：在直流测量中，不同金属接触点产生的热电势会叠加在电压信号上。采用反向电流法（正反向各测一次取平均）可以有效消除此误差。
边缘效应：对于薄板材料，电流可能会从边缘绕过。确保电极尺寸远大于样品厚度，或者使用Guard Ring（保护环）技术，可以抑制边缘效应。

第七章：设备维护与计量校准

7.1 日常维护

电极保养：上、下压板使用优质铜镀金材质，具有良好的抗氧化性。但若长期暴露于空气中或接触腐蚀性气体，表面仍可能变色。建议定期使用无水乙醇擦拭电极表面，保持其光洁度。
传感器保护：严禁在超量程（5000N）情况下使用设备，以免损坏压力传感器。
机械润滑：丝杠副应定期涂抹适量的润滑脂，以保证传动顺畅，减少磨损。

7.2 定期校准

力值校准：使用标准砝码或力值校准仪，对设备的压力显示值进行校验，确保力值准确度在±0.5%以内。
电阻校准：使用标准电阻箱（如0.1mΩ, 1mΩ, 10mΩ, 100mΩ等）接入测量端口，验证低电阻测量仪的示值误差。

结语

GB/T24525-2009碳素材料电阻率测试仪不仅仅是一台测量设备，它是连接材料微观结构与宏观性能的桥梁。通过对压力、电阻等多维参数的精确捕捉，它帮助工程师和科研人员洞察碳素材料的本质特性。无论是在保障国家能源安全的液流电池领域，还是在推动绿色交通的氢燃料电池领域，亦或是传统的工业碳素制品升级中，这台仪器都扮演着“材料验证者”的关键角色。掌握其原理、吃透其参数、规范其操作，是每一位材料测试工作者的必修课。
