GB/T13542锂离子隔膜用50点电极法电压击穿试验仪

北京北广精仪仪器设备有限公司

2026/5/8 13:11:36

产品简介：

适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。

产品分类：

仪器仪表分析测试仪表测量仪器

品牌：

北广精仪

产品介绍

在现代材料科学与电气工程领域，绝缘材料的电气强度测试是评估其安全性和可靠性的重要环节。特别是在锂离子电池产业快速发展的背景下，作为核心组件的隔膜材料，其耐电压性能直接关系到电池组的整体安全。为了满足这一特定需求，基于GB/T 13542（对应IEC 60243标准体系）设计的50点电极法电压击穿试验仪成为了实验室中不可或缺的检测设备。


一、设备概述与应用背景

1. 什么是电压击穿试验？
电压击穿试验，又称耐电压测试，是通过在绝缘材料两端施加逐渐升高的工频电压，直到材料发生击穿破坏，以此来测定材料的击穿电压值（kV）和击穿强度（kV/mm）。

对于锂离子电池隔膜而言，这层极薄的聚合物膜（通常为聚乙烯PE或聚丙烯PP）必须在正负极之间提供可靠的电绝缘，同时又要允许锂离子自由通过。一旦隔膜的绝缘性能失效（即发生击穿），电池内部将发生短路，可能引发热失控甚至爆炸。因此，利用专业的50点电极法设备对隔膜进行批量筛选和质量控制，是保障电池安全的底线。

2. 50点电极法的意义
传统的击穿试验往往单次只能测试一个点，效率低下且难以反映材料的均匀性。50点电极法是指设备配备有自动定位或多工位系统，能够在一次装夹中，自动或半自动地在材料的不同位置进行50次击穿测试。

这种测试方法的优势在于：

统计学意义：通过多点测试，可以获取材料的平均击穿强度，排除单点测试的偶然性误差。
均匀性评估：能够检测材料是否存在厚度不均、杂质或微孔缺陷，因为这些缺陷通常会导致局部击穿电压降低。
符合标准：严格遵循GB/T 1408.1（固体绝缘材料电气强度试验方法）及GB/T 13542系列标准的要求。

二、核心性能参数

为了确保测试数据的准确性和可比性，该设备具备以下核心硬件指标与性能参数。这些参数是设备设计的基础，也是进行有效测试的前提：

输入电压： AC 220V
功率： 50kv以下3KVA
输出电压： AC 0～50kv
升压速率：速度为0.1kV/s、0.2kV/s、0.5kV/s、1.0kV/s、2.0kV/s、3.0kv/s、5.0KV/s
击穿电压(V)：用连续均匀升压的办法对试样施加工频电压并保持试样发生击穿时的电压值，以kV表示。
击穿强度(E)：试样的击穿电压值与两个电极间试样的平均厚度之商，以kV/mm。

三、设备结构与工作原理

1. 整机组成

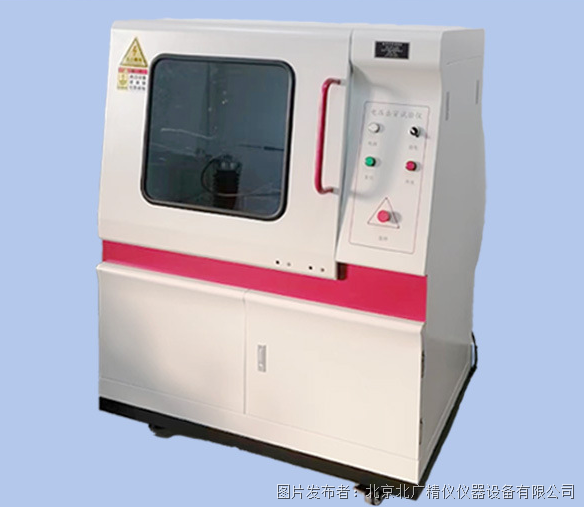

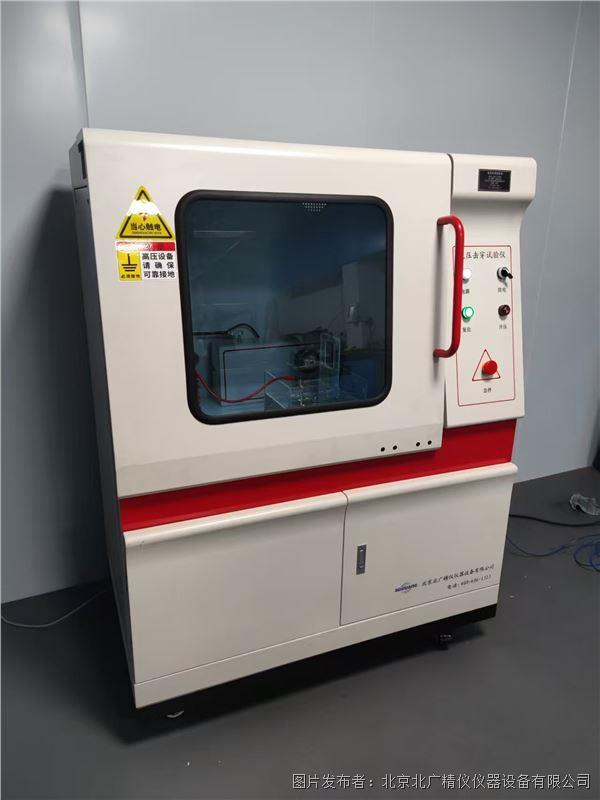

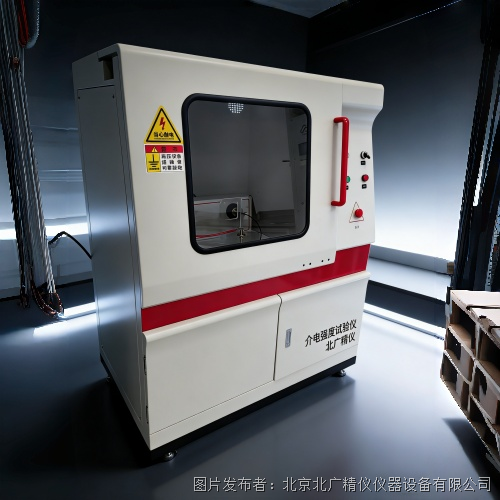

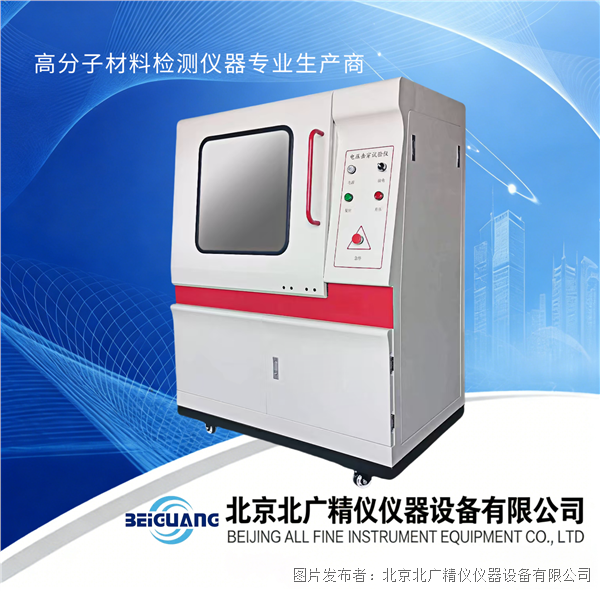

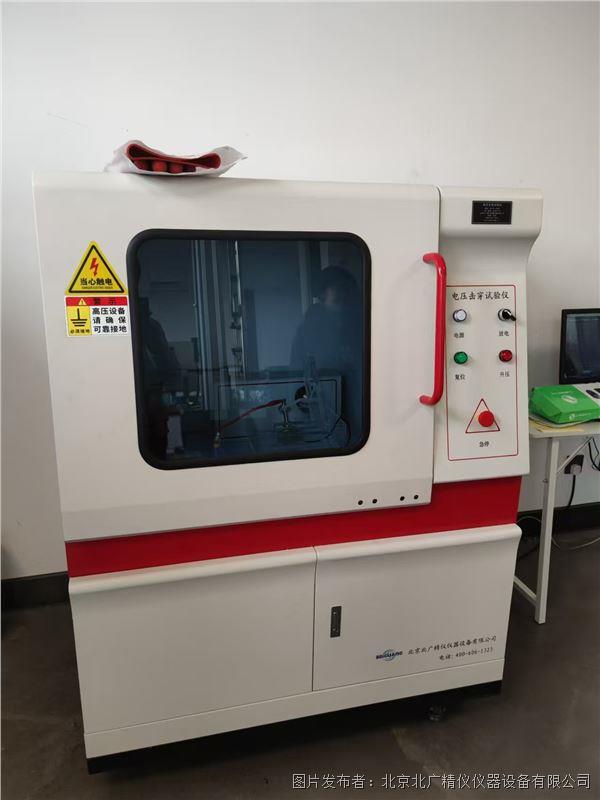

GB/T13542锂离子隔膜用50点电极法电压击穿试验仪通常由以下几个关键部件组成，各部件协同工作以完成复杂的测试任务：

升压部件：这是设备的“心脏”，由调压器和高压变压器组成。它负责将输入的220V交流电转换为0-50kV的高压输出。
驱动部件：采用步进电机来均匀调节调压器。相比于手动调压，步进电机能够严格按照预设的速率（如1.0kV/s）平稳升压，避免了人为操作带来的速度波动，保证了测试的重复性。
检测部件：由高精度的集成电路测量电路构成。它负责实时采集高压侧的电压信号和回路中的电流信号，并通过信号线传输给计算机进行处理。
计算机控制系统：这是设备的“大脑”。通过专用软件，用户可以设置升压速率、耐压时间、判停电流等参数。软件接收检测电路的信号，控制设备运行，并自动处理试验结果（如计算平均值、生成报表）。
试验电极：根据国家标准（如1408.1-2006）配置，通常提供直径为Ф25mm的标准电极。对于锂离子隔膜这种极薄材料，电极的边缘必须光滑无毛刺，以防止边缘放电影响测试结果。

2. 交直流电压切换原理
在实际测试中，有时需要区分材料在交流（AC）和直流（DC）电场下的表现。

交流模式：当高压绝缘塔中的短路杆插入时，高压硅堆与测试电路断开，此时输出为工频交流电压。
直流模式：取出短路杆，串入高压硅堆，使测试回路输出脉动的直流电压。注意，在进行直流试验时，计算机软件也必须选择直流状态，否则测试结果会出现倍数误差。

四、锂离子隔膜测试的标准操作流程（SOP）

针对锂离子隔膜这种特殊材料，测试过程需要格外严谨。以下是基于设备说明书整理的标准操作步骤：

第一步：试样制备与放置

预处理：隔膜试样应在温度23±2℃、相对湿度（50±5）%的条件下处理不少于24小时，以消除环境温湿度对测试结果的影响。
清洁：使用绸布蘸取对试样无腐蚀作用的溶剂（如乙醇）轻轻擦拭试样表面，去除灰尘和静电。
装夹：点击触摸屏上的“上升”按钮，使电极上升。取出材料托板，在托板上铺上导电锡纸，将测试材料平整放置于锡纸上（注意不能有褶皱）。放回托板，点击“下降”按钮，使测试电极缓慢下降压实材料。

第二步：参数设定
这是测试的核心环节，直接影响数据的有效性：

升压速度：根据GB/T 13542要求，通常设定为1.0kV/s或2.0kV/s。
判停电流：即漏电流超过设定值视为击穿。对于隔膜，一般设定在3mA左右，也可根据材料特性适当调整。
击穿通道设定：默认设置为50个点。系统会在做完设定的50个点后自动结束试验。
试样厚度：必须准确填写试样的平均厚度，这是计算击穿强度（kV/mm）的关键数据。

第三步：开始试验
点击“开始试验”按钮。设备将按照设定的速率自动升压。运行界面会实时显示测试状态：

绿色：点位初始状态。
黄绿色闪烁：测试中。
红色：击穿点位。
黄色：耐压未击穿点位。

第四步：数据处理
试验完成后，系统会自动记录每个点的击穿电压，并计算出平均击穿强度。用户可以点击“数据导出”按钮，将数据保存为Excel或PDF格式，用于后续的分析和归档。

五、实验环境与介质选择

为了保证测试结果的准确性，实验环境和介质的选择至关重要：

环境要求：
- 常态环境：温度20±5℃，相对湿度65±5%。
- 湿度影响：特别注意，如果空气相对湿度大于70%，两电极间空气放电的距离会增加，影响测试结果。此时建议控制环境湿度或在油中测试。
测试介质（媒质）：
- 常态及90℃以下热态试验：采用清洁的变压器油。油的作用是防止电极间空气电离产生飞弧，确保击穿发生在试样内部。
- 90℃至300℃热态试验：采用清洁的过热气缸油。
- 气体媒质：仅在特殊要求下采用空气，如有闪络现象，需在电极周围加装防飞弧圈。
