GB/T4207耐电痕化指数试验仪

  在现代电气工程与电子制造领域，绝缘材料的安全性评估是一项至关重要的工作。随着电子设备向小型化、高功率密度方向发展，材料在复杂环境下的电气稳定性成为了设计工程师必须面对的核心挑战。GB/T 4207作为评估固体绝缘材料耐电痕化性能的核心标准，为材料的选型与分级提供了科学依据。

  本文将深入探讨GB/T4207耐电痕化指数试验仪的工作原理、测试流程以及在实际工程中的应用价值。虽然市面上存在多种类型的电气强度测试设备，但针对GB/T 4207标准的测试，对仪器的精度、电极设计及控制逻辑有着独特的要求。

一、 耐电痕化现象与CTI值的工程意义

在潮湿、多尘的环境中，电气设备的绝缘表面往往会沉积导电污物。当设备带电运行时，表面的污物溶解于水分中，形成电解质溶液，从而在电场作用下产生微弱的泄漏电流。这种电流产生的焦耳热会蒸发周围的水分，导致溶液浓度升高，导电性进一步增强，形成一个正反馈循环。

这一过程最终可能导致绝缘材料表面发生局部碳化，形成导电的“电痕”。如果电痕贯穿了两个电极，就会导致短路，引发火灾或触电事故。

相比电痕化指数（CTI, Comparative Tracking Index） 就是衡量材料这一性能的关键指标。它是指在特定试验条件下，材料表面经受住50滴或100滴电解液而不发生电痕化的最大电压值（以伏特计）。

根据测得的CTI值，材料被分为不同的组别（I、II、IIIa、IIIb），这直接决定了电气设备设计中的爬电距离。例如，CTI值较高的材料允许设计更紧凑的爬电距离，这对于现代紧凑型电子产品的设计至关重要。

二、 GB/T 4207试验仪的核心技术参数

为了确保测试数据的准确性和可比性，符合标准的试验仪必须具备严格的硬件规格。以下是该类设备通常具备的核心性能参数，这些参数是进行有效测试的基础：

• 箱体内容积：带玻璃观察门

• 电气规格：1000～6000V（交直流电压精度：1%）连续可调，当试验回路中，短路电流达到或超过1A持续2S后，继电器动作，切断电压，报警指示试品不合格；

• 电极规格：厚度为0.5mm，其它尺寸按照标准要求制作，上、下电极之间的间距为50±0.5mm；

• 滴液装置：滴液装置高度可调，污染液流速0.075、0.15、0.30、0.60、0.90mL/min可调，

• 试验时间：0~9999min可设置

• 滤纸尺寸：按标准要求制做，滤纸厚度为0.15～0.17mm；

• 箱体材料：铁板喷涂；

• 电源：AC 220V / 50Hz/25A。

三、 试验仪器的结构组成与功能模块

虽然上述参数列出了设备的性能指标，但要理解其如何服务于GB/T 4207测试，我们需要深入了解仪器的各个组成部分。

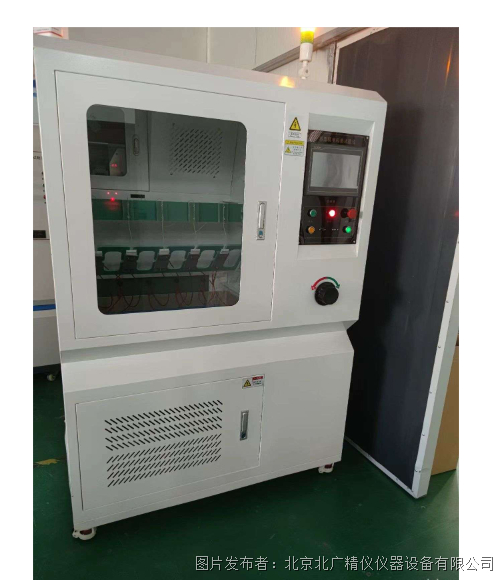

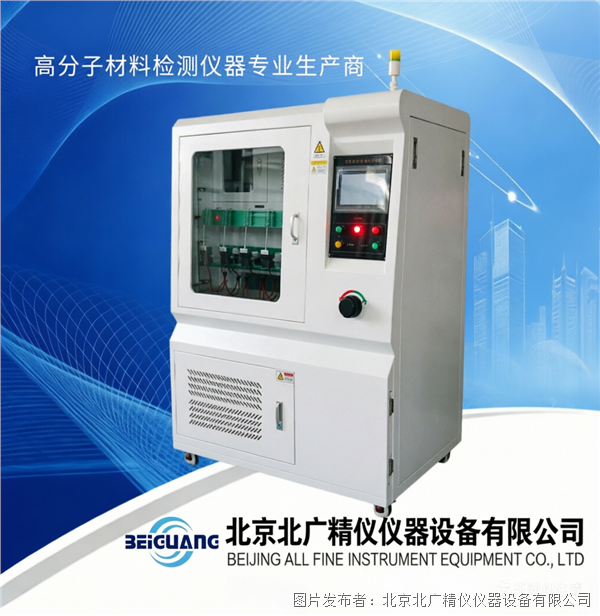

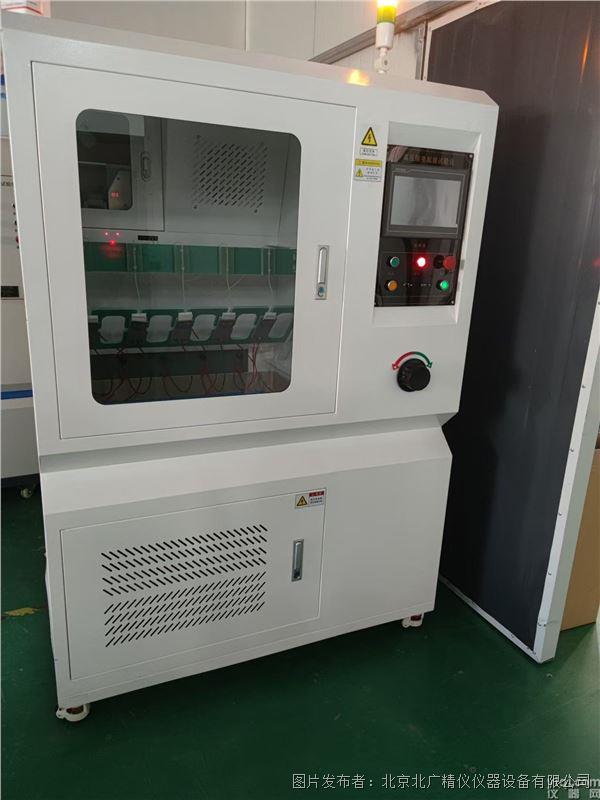

1. 试验箱体与观察系统试验箱通常采用防腐蚀材料（如铁板喷涂）制造，以抵御试验过程中产生的腐蚀性气体和液体飞溅。箱体配备有高强度的玻璃观察门，这不仅是为了操作人员的安全隔离，更是为了在试验过程中实时监控材料表面的变化。由于GB/T 4207测试涉及电解液的滴落，箱体内通常需要设计易于清洁的结构，以防止残留物影响下一次测试结果。

2. 高压电源与调压系统电源是试验仪的动力源。根据文档参数，设备通常接入AC 220V / 50Hz的市电，但内部配备大功率的调压与升压系统，能够输出1000V至6000V的连续可调电压。值得注意的是，虽然GB/T 4207标准的测试电压通常在600V以下，但设备保留更高的电压上限（6000V）是为了兼容其他高压测试需求或应对电压波动。

电压精度控制在1%，这是为了确保施加在试样上的电场强度是精确可控的，从而保证不同批次测试数据的一致性。

3. 精密滴液系统这是耐电痕化测试中最为关键的部分。材料的劣化过程高度依赖于电解液的滴落速率和体积。

• 蠕动泵控制：设备采用蠕动泵来精确控制污染液（通常为0.1%氯化铵溶液）的流速。参数中提到的流速范围（0.075至0.90 mL/min）涵盖了标准中规定的不同污染等级模拟。

• 滴液高度调节：滴液装置的高度可调，确保液滴能以足够的动能冲击试样表面，模拟实际环境中的雨水冲刷或冷凝水滴落效果。

4. 电极系统电极是直接与试样接触的部分。标准规定使用特定厚度（0.5mm）和间距（50±0.5mm）的电极。在GB/T 4207中，电极通常由铂金或铂铱合金制成，以防止电极自身在电解环境下发生氧化或腐蚀，从而干扰测试结果。电极的形状和表面光洁度对电痕的起始点有直接影响。

5. 安全保护与自动控制系统为了防止试样击穿引发火灾或设备损坏，系统内置了严密的保护逻辑。当试验回路中的短路电流达到或超过1A并持续2秒时，继电器会自动动作切断电压。这一“2秒法则”是模拟材料在短时过载下的耐受能力。同时，报警系统会指示试品不合格，确保测试结果的判定客观且及时。

四、 GB/T 4207标准测试流程详解

利用上述设备进行测试，通常遵循以下标准化的操作步骤：

1. 试样制备测试前，需要按照标准要求制备标准样块。试样表面应平整、无裂纹和气泡。同时，需要准备符合标准的滤纸（厚度0.15～0.17mm），用于吸附电解液并紧贴在试样表面。

2. 溶液配置必须使用蒸馏水或去离子水配置浓度为0.1%的氯化铵（NH4Cl）溶液。溶液的导电率直接关系到测试的严酷程度，因此必须严格控制浓度。溶液建议现配现用，最长存放周期不宜超过四星期，以防细菌滋生改变溶液性质。

3. 安装与调试将试样装于两电极之间，上下电极之间放置标准滤纸。连接电源，启动设备，通过“手动排液”功能调节滴液管，确保液滴能稳定地滴落在滤纸上，且滴落频率符合设定要求。

4. 参数设置与试验启动根据试验方案，设置好滴液流速、报警延时时间和试验总时间。关紧试验箱门，按下启动按钮。设备开始施加电压，并开始滴液。

5. 过程监控与结果判定在试验过程中，操作人员需通过观察窗监控。如果试样表面电流超过60mA（或设定的报警电流）且连续时间超过2秒，继电器将自动切断电源，试验终止，系统判定该试样在该电压下不合格。如果试样在规定时间内未发生击穿或电流超标，则记录该电压值，用于计算CTI。

五、 设备维护与安全操作规范

为了延长设备使用寿命并保障操作人员安全，必须遵循以下规范：

1. 接地保护：试验箱必须接好地线，防止高压泄漏对人员造成伤害。

2. 定期清洗：试验结束后，若长时间不使用，必须清空储液箱的溶液，并用蒸馏水清洗蠕动泵管道和储液箱。残留的电解液具有腐蚀性，会损坏泵管和箱体。

3. 电极保养：定期检查电极尖端是否被碳化物污染，如有污染需用专用砂纸或清洗液进行清理，确保接触良好。

4. 排风系统：试验过程中会产生有害气体（如氯气），因此试验箱应配备排烟管，将废气排出室外或通过活性炭过滤。

六、 总结

GB/T4207耐电痕化指数试验仪是连接材料科学与电气安全设计的桥梁。通过对设备核心参数、结构原理及操作流程的深入分析，我们可以看到，这不仅仅是一台高压发生器，更是一套精密的环境模拟系统。它通过模拟严酷的污染环境，量化了材料的绝缘寿命，为电子电器产品的安全认证提供了不可或缺的数据支持。在未来的材料研发与质量控制中，这类设备将继续发挥其不可替代的作用。
