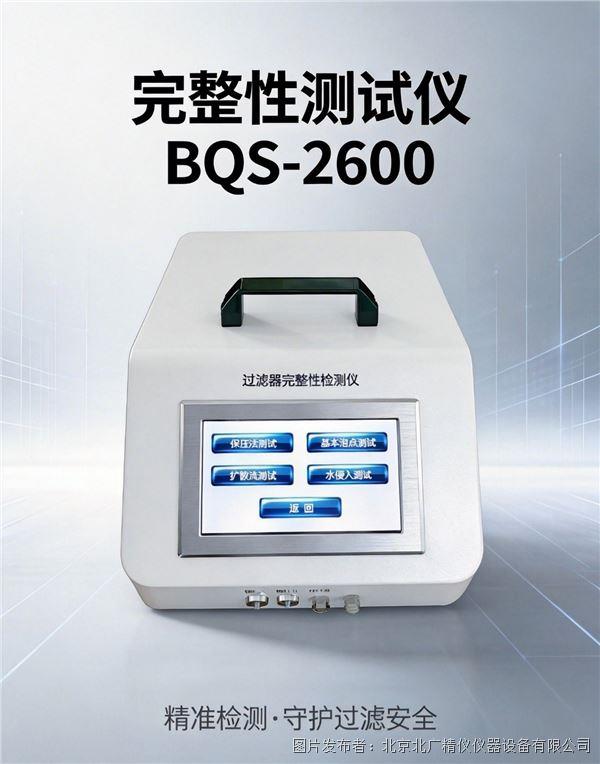

滤芯起泡点扩散流完整性测试仪

一、简介

在无菌生产与质量控制体系中，滤芯作为拦截微生物、颗粒杂质的核心部件，其完整性直接关系到最终产品的质量与安全。无论是制药行业的注射用水系统、生物科技的疫苗生产设备，还是食品饮料的无菌灌装线、半导体的超纯水制备装置，都需要对滤芯的完整性进行定期检测，以确保其过滤性能符合要求。滤芯起泡点扩散流完整性测试仪作为一种专门用于评估滤芯完整性的设备，通过多种非破坏性测试方法，能够快速、准确地判断滤芯是否存在破损、泄漏或孔径异常等问题，为生产过程的质量控制提供可靠依据。

二、核心测试原理

（一）起泡点测试

（二）扩散流/前进流测试

（三）保压测试

（四）水浸入测试

（五）超滤膜包测试

三、仪器设计与技术架构

（一）硬件系统设计

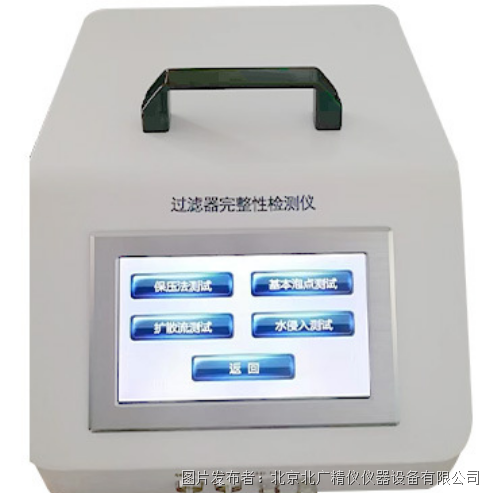

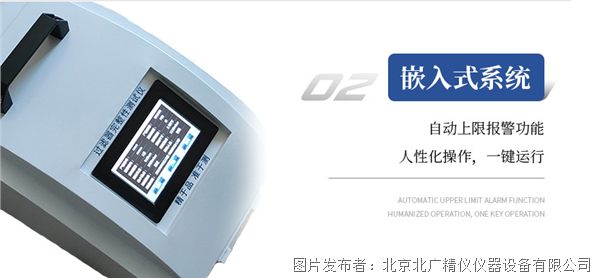

1. 人机交互模块：采用10英寸高清晰度真彩触摸屏，界面设计简洁直观，操作步骤清晰明了。触摸屏支持触控操作，无需外接键盘鼠标，降低了操作复杂度，即使是没有专业背景的人员也能快速上手。

2. 传感与气路模块：配备高精度压力传感器与流量传感器，能够准确采集测试过程中的压力、流量数据。气路系统经过优化设计，进气控制单元采用精密调压阀与稳流装置，确保进气速度与压力的稳定性，减少测试误差。传感器与算法的优化使得气路延长至100米时仍能保持测试准确性，适应现场复杂的安装环境。

3. 数据输出模块：内置热敏打印机，采用无颗粒、无油墨的打印技术，避免了传统打印机带来的颗粒污染风险，打印的字迹在适宜条件下可保存10年以上，满足长期存档要求。同时支持USB数据导出功能，可导出测试原始数据、源数据及配置数据，方便后续分析与存档。

4. 接口与通讯模块：标配RS232串口与USB接口，支持无线通讯功能，可根据客户需求拓展数据通讯与网络接口，兼容工业总线协议（如RS485），便于接入工厂的控制系统或实验室信息管理系统，实现数据的集中管理与远程监控。

5. 结构与防护设计：仪器结构经过优化，正面防尘防溅级别达到IP65，能够有效抵御粉尘与水溅，适应工业现场的恶劣环境。进出管路采用快速连接头（如Staubli接头），避免连接错误导致的测试失败或设备损坏。外型尺寸为240mm（宽）×320mm（深）×400mm（高），重量约10KG，体积小巧，便于携带与安装。

（二）软件系统设计

1. 操作系统：采用自主优化的Linux系统，运行稳定，抗干扰能力强，不易出现系统崩溃或病毒感染问题，保障了测试过程的连续性。

2. 权限管理模块：支持4级用户权限管理，用户账号数量可达1000个。不同权限的用户拥有不同的操作范围，例如操作员仅能进行测试操作，工程师可以修改测试参数，管理员可以进行用户管理与系统设置，权限可采用默认或定制方式配置，满足不同场景下的管理需求。所有用户登录均采用用户名密码验证，符合数据完整性的要求。

3. 审计追踪模块：自带审计追踪功能，可记录多项操作事件日志，包括用户登录、测试启动、参数修改、数据导出等操作，日志信息不可修改、不可删除，存储时间不少于5年，满足相关法规对数据可追溯性的要求。

4. 方案管理模块：支持预存1000组测试方案，用户可根据不同滤芯类型、测试条件提前设置参数，测试时直接调用，无需重复设置，提高了测试效率。方案涵盖手动泡点、基本泡点、增强泡点、保压、扩散流、水浸入、超滤膜包等多种测试类型，适应不同应用场景的需求。

5. 数据显示与分析模块：测试过程中可实时显示扩散流量-压力曲线，测试完成后可显示多条相关曲线（如压力-时间曲线、流量-压力曲线、温度-时间曲线），并支持打印功能。曲线显示能够直观反映测试过程的稳定性，帮助用户判断测试结果的可靠性。

四、功能特点详解

（一）测试功能全面覆盖

（二）测试效率显著提升

（三）操作便捷性优化

（四）数据完整性保障

（五）环境适应性增强

（六）数据交互灵活多样

（七）多场景适配能力

（八）定制化服务能力

五、性能参数

• 电源要求/功率：100-240VAC,50HZ,120W备用电池(选配);

• 操作压力：100-10000 mbar(150psi);

• 单位：Mbar,kpa,psi, kgf/cm2;

• 操作条件：环境温度:+5℃~+40℃;相对湿度:10-80%;

• 外型尺寸(mm)：240(宽)x320(深)x400(高)

• 测试功能：手动泡点测试;基本泡点测试;增强泡点测试;保压测试;扩散流测试;水浸入测试;超滤膜包测试;

• 测试精度：净体积测试:±4%;气泡点:±50mbar;扩散流:±4%;水浸入法:±0.02ml;

• 测试范围：泡点:100-8000mbar;扩散流速:1-1000ml/min;水浸入:0.01-100ml/min;

• 适用范围：对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器(12芯20英寸以内)、超滤膜包、超滤柱、各种不规则过滤器;

• 审计追踪：多项事件日志、可导出不可修改:存储≥5年

• 权限管理：用户名密码登录,4级权限,满足FDA21CFRPART11要求;

• 预存方案/用户数量：1000组;

• 操作系统：Linux系统;

• 操作界面：采用中英文双语操作界面;

• 防尘防溅级别：正面IP65;

• 打印功能：自带内置微型打印机,联机PC;

• 历史记录/备份：储存30万条记录;支持U盘导出数据(包括测试曲线);

• 显示屏：高清晰度10"彩色触摸屏;

• 串口连接方式：RS232串口,USB接口;支持无线连接;

• 使用方式：在线/离线;

• 适用环境：D级以上;

• 重量：10KG;

• 信号输出：(4-20)mA、RS485、12V报警输出(选配);

六、操作与应用指南

（一）安装与调试

1. 环境要求：仪器应安装在环境温度+5℃~+40℃、相对湿度10%-80%的场所，避免阳光直射、强电磁干扰及剧烈振动。安装位置应预留足够的操作空间，正面与侧面距离障碍物不小于30cm。

2. 管路连接：在线使用时，将仪器进气口连接至滤芯上游的气源，出气口连接至滤芯下游的检测口；离线使用时，将进样管插入待测滤芯的上游接口，排气管连接至废液收集容器。管路连接采用快速接头，确保密封良好，避免泄漏。

3. 开机初始化：接通电源后，仪器自动进行自检，检查传感器、打印机、通讯模块等部件的状态。自检完成后，进入登录界面，输入用户名与密码登录系统。首次使用时需设置系统时间、日期及用户权限。

（二）测试流程

1. 方案选择：根据待测滤芯的类型与测试要求，在预存方案中选择对应的测试方案，或新建自定义方案。方案内容包括测试类型、压力参数、时间参数、润湿液类型等。

2. 润湿处理：对于需要润湿的滤芯（如亲水膜），使用合适的润湿液充分浸润滤芯，确保膜孔内部完全充满液体。润湿不充分会导致测试结果偏差。

3. 启动测试：将滤芯安装至测试工位，确认管路连接无误后，点击“启动测试”按钮，仪器自动按照设定的参数进行测试。测试过程中可实时查看压力、流量、温度等数据的变化。

4. 结果判断：测试完成后，仪器自动显示测试结果（如起泡点压力、扩散流值、保压衰减率等），并与预设的合格标准进行对比，判断是否合格。用户可根据需要打印测试报告或导出数据。

（三）日常维护

1. 定期清洁：每周使用干燥软布擦拭仪器外壳与触摸屏，避免使用有机溶剂或腐蚀性清洁剂。每月检查管路连接是否松动，快速接头是否磨损。

2. 传感器校准：每半年对压力传感器与流量传感器进行一次校准，确保测试精度。校准需使用标准压力源与流量源，按照仪器说明书的步骤进行操作。

3. 打印机维护：定期检查热敏打印机的纸卷余量，及时更换。若打印字迹模糊，可使用酒精棉擦拭打印头。

4. 数据备份：定期将测试记录与审计追踪数据导出至U盘或服务器，避免数据丢失。

七、行业应用场景

（一）制药行业

（二）生物科技行业

（三）食品饮料行业

（四）半导体行业

（五）实验室领域

八、维护与故障排查

（一）常见故障及解决方法

1. 开机无显示：检查电源插头是否插紧，电源开关是否打开；检查保险丝是否熔断，若熔断需更换同规格保险丝；若仍无显示，联系技术支持。

2. 测试结果偏差大：检查润湿液是否与滤膜材质匹配，润湿是否充分；检查传感器是否校准，气路是否泄漏；检查测试参数是否设置正确。

3. 打印机不工作：检查纸卷是否安装正确，打印头是否有异物遮挡；检查打印机连接线是否松动；若打印字迹模糊，清洁打印头。

4. 通讯失败：检查RS232/USB接口是否连接牢固，无线连接是否正常；检查通讯参数是否设置正确；若仍无法通讯，联系技术支持。

5. 压力不稳定：检查气源压力是否符合要求，气路是否有泄漏；检查进气调节阀是否正常工作；清洁压力传感器滤网。

（二）定期维护计划

九、合规性与标准适配

（一）中国药典要求

（二）药品生产质量管理规范要求

（三）FDA 21 CFR Part 11要求

（四）欧盟CE认证

十、结语

滤芯起泡点扩散流完整性测试仪作为无菌生产质量控制的核心设备，其性能与可靠性直接关系到最终产品的质量安全。本文介绍的测试仪通过全面的测试功能、稳定的硬件设计、合规的软件系统，能够适用于制药、生物科技、食品饮料、半导体等多个行业的滤芯完整性检测需求。随着工业技术的发展，该测试仪将融合物联网、大数据等技术，实现远程监控、智能预警等功能，为生产过程的质量控制提供更加强有力的支持。希望本文的内容能够为相关行业的技术人员提供有价值的参考，助力提升滤芯完整性检测的可靠性与效率。
